Kaip profesionalus mini grandinės pertraukiklių (MCB) gamintojas, Pugao (Planuotojas)savo klientams teikia didelio efektyvumo elektros saugos ir patikimumo produktus. MCB yra pagrindiniai šiuolaikinės elektros įrangos komponentai, užtikrinantys tvirtą apsaugą nuo perkrovos ir trumpojo jungimo. Gedimo atveju jie automatiškai išjungia srovę. Skirtingai nuo tradicinių saugiklių, juos galima nustatyti iš naujo, todėl jų tarnavimo laikas ilgesnis ir sąnaudos mažesnės.

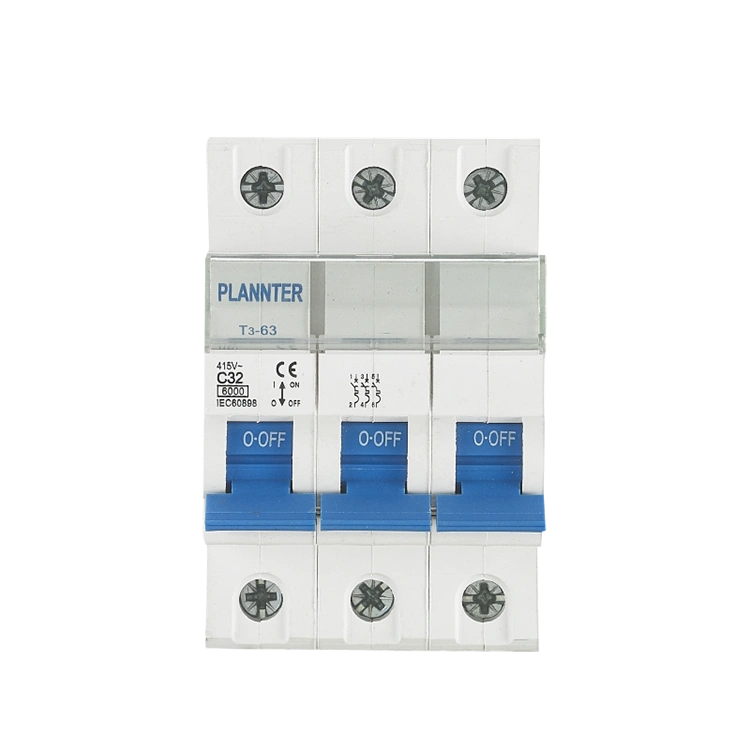

Kaip veikia miniatiūrinis grandinės pertraukiklis?

AnMCByra elektromechaninis įrenginys, apsaugantis grandines nuo viršsrovių. Jis aptinka gedimo sąlygas ir nedelsiant nutraukia srovę, nutraukdamas įjungimo / išjungimo jungiklį. Tiksliau, jo funkcija yra apsaugoti nuo perkrovų ir trumpųjų jungimų. Taigi, kaip veikia šis procesas?

Kai srovė, tekanti per MCB, ilgą laiką viršija vardinę vertę, viduje esanti bimetalinė juostelė įkaista ir sulinksta. Šis veiksmas įjungia grandinės pertraukiklio išjungimo mechanizmą ir srovė nutrūksta. Per šį procesą pasiekiama apsauga nuo perkrovos.

Kai staiga atsiranda didžiulis srovės padidėjimas, tai yra, įvyksta trumpasis jungimas, MCB viduje esanti elektromagnetinė ritė generuos stiprų magnetinį lauką, akimirksniu priversdamas kontaktus atsiskirti, per kelias milisekundes nutraukdamas grandinę. Tai apsauga nuo trumpojo jungimo.

Pašalinus gedimą, jį galima atstatyti rankiniu būdu, pasukus valdymo svirtį atgal į „ON“ padėtį, ir maitinimas gali būti atstatytas nekeičiant dalių.

Kuo skiriasi B, C ir D tipo mini grandinės pertraukiklis?

Mini grandinės pertraukiklis klasifikuojamas į B, C ir D tipus, atsižvelgiant į jo išjungimo charakteristikas, ypač tai, kaip jis reaguoja į įsijungimo sroves. Pasirinkus tinkamą tipą, užtikrinama tinkama apsauga be nereikalingo užkliuvimo.

B tipas:

• Suveikia esant 3–5 kartus didesnei vardinei srovei (In).
• Tinka mažos įjungimo srovės programoms.
• Dažniausiai naudojamas gyvenamųjų namų grandinėse, tokiose kaip apšvietimas ir maži prietaisai.
• Greitai apsaugo jautrius krovinius.

C tipas:

• Išjungia 5–10 kartų didesnę vardinę srovę (In).
• Skirtas vidutinėms įjungimo srovės apkrovoms.
• Plačiai naudojamas komercinėse ir lengvosios pramonės srityse.
• Idealiai tinka įrangai, tokiai kaip oro kondicionieriai, siurbliai ir maži varikliai.

D tipas:

• Suveikia esant 10–20 kartų didesnei vardinei srovei (In).
• Atlaiko dideles įsijungimo sroves be trikdžių.
• Naudojamas sunkioje pramonėje.
• Tinka transformatoriams, dideliems varikliams ir suvirinimo įrangai.

Skirtumas tarp MCB ir RCD / RCCB

Mini grandinės pertraukiklis ir RCD / RCCB yra pagrindiniai elektros sistemų apsaugos įtaisai, tačiau jie naudojami skirtingiems tikslams. Jų skirtumų supratimas padeda užtikrinti visišką grandinės apsaugą.

Mini grandinės pertraukiklis (MCB):

• Apsaugo nuo perkrovos ir trumpojo jungimo sąlygų.
• Automatiškai išsijungia, kai srovė viršija vardinę ribą.
• Naudojamas gyvenamosiose, komercinėse ir pramoninėse paskirstymo sistemose.
• NEaptinka nuotėkio srovės ar elektros smūgio pavojaus.

RCD / RCCB (likutinės srovės įtaisas / liekamosios srovės grandinės pertraukiklis):

• Apsaugo nuo įžeminimo nuotėkio ir elektros smūgio.
• Aptinka disbalansą tarp veikiančių ir neutralių srovių.
• Suveikia, kai nuotėkio srovė viršija saugią ribą (pvz., 30 mA).
• NEGALIMA apsaugoti nuo perkrovos ar trumpojo jungimo.

Pagrindiniai skirtumai:

• Apsaugos tipas:MCB apsaugo įrangą; RCD/RCCB apsaugo žmones.
• Funkcija:MCB valdo viršsrovę; RCD/RCCB aptinka nuotėkio srovę.
• Naudojimas:Dažnai naudojami kartu, kad būtų užtikrinta visiška apsauga.
• Saugos lygis:Sujungus abu įrenginius užtikrinamas tiek elektros, tiek asmens saugumas.

Kodėl verta rinktis „Pugao“ („Plannter“) miniatiūrinius grandinės pertraukiklius?

Mūsų MCB produktai gali užtikrinti apsaugą nuo perkrovos ir trumpojo jungimo, aukštą saugą ir sumažinti gaisro riziką. Be to, kai reikia apsaugos, jis greitai reaguoja ir gali beveik akimirksniu suveikti, sumažindamas linijų ir prijungtos įrangos pažeidimus. Vėliau jį taip pat galima lengvai nustatyti iš naujo. Grandinės būklę galima atpažinti pagal būseną, nurodytą ant jungiklio, todėl ją labai patogu naudoti.

Mūsų miniatiūriniai grandinės pertraukikliai yra kompaktiško dydžio ir gali būti montuojami dideliu tankiu vartotojų įrenginiuose ir skirstomuosiuose dėžutėse, todėl erdvės panaudojimas yra labai efektyvus. Jie taip pat gali būti suderinti taip, kad suveiktų tik arčiausiai gedimo vietos esantis grandinės pertraukiklis, nepaveikdamas kitos įrangos.

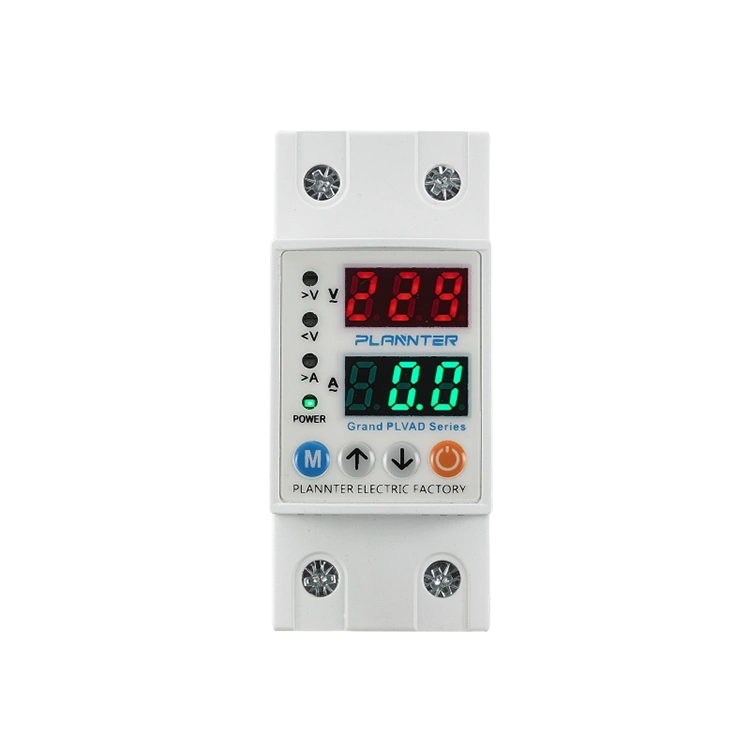

Įtampos apsaugai, taip pat gali būti vadinami apsaugos nuo viršįtampių arba įtampos stabilizatoriais, yra dar vienas elektros prietaisas, kurį Pugao (Plannter) siūlo, beMCBirperjungimo jungikliai. Jie saugo elektroninius įrenginius nuo netikėtų įtampos svyravimų, tai vadinome šuoliais arba šuoliais, užtikrindami stabilesnį maitinimo šaltinį.

Pagrindinės savybės

Pugao (Plannter) naudoja pažangias technologijas, kad sukurtų ir gamintų įtampos apsaugas. Šie įrenginiai turi platų įėjimo įtampos diapazoną, užtikrina apsaugą nuo 90-280V, todėl puikiai pritaikomi prie įvairių elektros tinklų. Kai atsiranda viršįtampio srovė, apsauga gali atlaikyti 40 kV, išvengti didelių smailių atsiradimo ir reaguoti į nenormalią įtampą greičiau nei per 1 nanosekundę.

Ant mūsų gaminių matote aiškias indikatoriaus lemputes, kurios paragino įjungti maitinimą, suaktyvinti apsaugą ir įspėti apie laidų gedimus, o tai labai patogu naudoti. Korpusas pagamintas iš ugniai atsparios medžiagos, kad būtų padidintas saugumas.

Pagrindinės funkcijos

Apsauga nuo per didelės / per mažos įtampos:

• Įtampos apsauga nuolat stebi maitinimo įtampą realiu laiku.
• Automatiškai atjungia grandinę, kai įtampa viršija arba nukrenta žemiau iš anksto nustatytų ribų.
• Neleidžia sugadinti prietaisų dėl nestabilaus maitinimo šaltinio.

Laiko delsos funkcija:

• Integruota uždelsimo funkcija leidžia išvengti dažno perjungimo įtampos svyravimų metu.
• Leidžia saugiai vėl prijungti maitinimą stabilizavus, apsaugant kompresorius ir jautrią įrangą.
• Vėlavimo laikas gali būti koreguojamas atsižvelgiant į programos poreikius.

Reguliuojami nustatymai:

• Įtampos apsauga palaiko reguliuojamus viršįtampio, žemos įtampos ir srovės parametrus.
• Vartotojai gali nustatyti apsaugos slenksčius pagal skirtingus apkrovos reikalavimus.
• Pagerina gyvenamųjų, komercinių ir pramoninių patalpų lankstumą.

Indikacinės lemputės:

• Įrengtas LED indikatorius, aiškiai rodantis darbo būseną.
• Rodo tokias sąlygas kaip normalus veikimas, gedimas ir apsaugos režimas.
• Padeda vartotojams greitai nustatyti sistemos būseną ir pašalinti triktis.

Montavimas ir priežiūra

Prieš montuodami pirmiausia reikia atsižvelgti į įrengimo vietą. Kad būtų užtikrinta viso namo apsauga, Pugao (Plannter) rekomenduoja pagrindinėje skirstomojoje plokštėje sumontuoti pagrindinę įtampos apsaugą. Kad apsaugotumėte nuo taško, įjunkite įtampos apsaugą tiesiai į sieninį lizdą ir įsitikinkite, kad jis nėra sujungtas su kita maitinimo juostele arba ilginamuoju laidu.

Po montavimo jis gali apsaugoti elektros prietaisus. Galima naudoti visus turimus lizdus, ​​tačiau negalima viršyti maksimalios įrangos apkrovos. Pirmenybė gali būti teikiama jautriai ir brangiai elektroninei įrangai, ypač kai kuriai garso ir medicinos įrangai.

Viso naudojimo metu įtampos apsaugai iš esmės nereikia jokios priežiūros. Pagrindinis veiksmas, į kurį galite atkreipti dėmesį, yra reguliariai tikrinti būsenos indikatoriaus lemputę. Viduje nėra dalių, kurias galėtų prižiūrėti naudotojas, ir jų eksploatavimo laikas yra ribotas, o našumas prastėja su kiekvienu viršįtampiu, kurį jos sugeria. Todėl net jei nėra akivaizdžių gedimų, po ilgo naudojimo ilgainiui juos reikės pakeisti. Tai natūralus naudojimo reiškinys.

Tipai ir taikymas

Vieno lizdo apsaugos:

• Vieno lizdo įtampos apsauga yra skirta atskiriems prietaisams.
• Dažniausiai naudojamas šaldytuvams, oro kondicionieriams ir televizoriams.
• Suteikia specialią apsaugą nuo viršįtampio ir per mažos įtampos vienam įrenginiui.
• Lengvai montuojamas ir puikiai tinka naudoti gyvenamuosiuose namuose.

Kištukiniai viršįtampių apsaugai:

• Naudojamas keliems įrenginiams, pvz., kompiuteriams, maršrutizatoriams ir biuro įrangai.
• Sujungia įtampos apsaugą su viršįtampių slopinimu, kad padidintų saugumą.
• Tinka namų biurams ir nedidelėms komercinėms patalpoms.
• Nešiojamas ir patogus laikinai arba lanksčiai montuoti.

Montuojamas ant skydo / sunkiasvoris:

• Montuojamas skirstomuosiuose skyduose arba elektros skyduose.
• Sukurta visos sistemos apsaugai pramoninėje ir komercinėje aplinkoje.
• Atlaiko didesnes srovės apkrovas ir užtikrina centralizuotą apsaugą.
• Idealiai tinka gamykloms, serverių patalpoms ir didelėms elektros sistemoms.

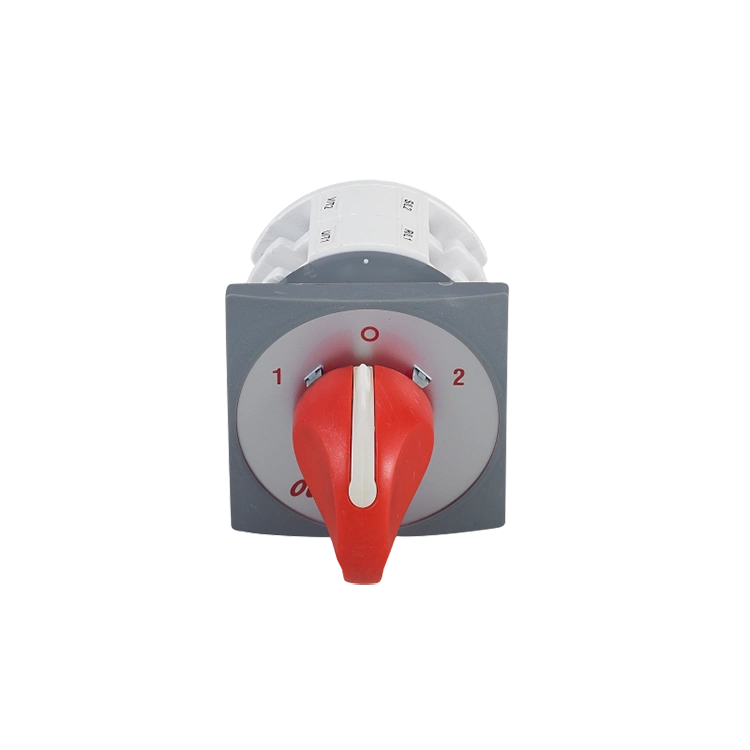

Kviečiame įsigyti „Pugao“ („Plannter“) pateiktą perjungimo jungiklį, mes turime trijų tipų šį gaminį, iš kurių galite pasirinkti:automatinis, vadovas, iruniversalūs perjungimo jungikliai. Jų funkcija yra perjungti apkrovas tarp dviejų maitinimo šaltinių, pavyzdžiui, iš pirminio į antrinį arba atsarginį maitinimą nutrūkus maitinimui ar techninės priežiūros laikotarpiu. Naudodami šį gaminį galite gauti nepertraukiamo maitinimo, techninės priežiūros ir jautrios įrangos apsaugos rezultatų.

Pagrindinės savybės ir funkciniai pranašumai

Saugaus šaltinio izoliacija:

• Perjungimo jungiklis užtikrina, kad vienu metu būtų prijungtas tik vienas maitinimo šaltinis.
• Užkerta kelią atgaliniam tiekimui tarp pagrindinės ir atsarginės energijos, pagerindama sistemos saugumą.
• Būtinas personalo ir elektros įrangos apsaugai.

Rankinis arba automatinis veikimas:

• Rankinis perjungimo jungiklis leidžia vartotojui valdyti maitinimo šaltinius.
• Automatinės versijos aptinka elektros energijos tiekimo sutrikimus ir perjungia akimirksniu be įsikišimo.
• Dviejų režimų dizainas suteikia lankstumo tiek įprastose, tiek avarinėse situacijose.

Centrinė padėtis:

• Suteikia neutralią padėtį, kai abu maitinimo šaltiniai yra atjungti.
• Užtikrina saugią priežiūrą ir patikrą be įtampos.
• Sumažina riziką montuojant arba atliekant techninę priežiūrą.

Perėjimų tipai:

Atviras perėjimas (pertrauka prieš gaminimą):

• Perjungimo jungiklis atjungia pirminį šaltinį prieš prijungdamas atsarginę kopiją.
• Sukuria trumpą pertrauką, bet užtikrina saugų perjungimą.
• Plačiai naudojamas standartinėse gyvenamosiose ir komercinėse sistemose.

Uždarytas perėjimas (padaryti prieš pertrauką):

• Perjungimo metu akimirksniu sujungia abu šaltinius.
• Užtikrina nepertraukiamą maitinimą be prastovų.
• Reikalingas sinchronizavimas ir naudojamas kritinėse programose.

Apkrovos valdymas:

• Perjungimo jungiklis padeda efektyviai paskirstyti apkrovas tarp skirtingų maitinimo šaltinių.
• Palaiko stabilų kritinių apkrovų veikimą elektros tiekimo nutraukimo metu.
• Pagerina bendrą energijos valdymą ir sistemos patikimumą.

Tvirtas dizainas:

• Pagaminta iš aukštos kokybės izoliacinių medžiagų ir patvarių kontaktų.
• Sukurtas ilgam mechaniniam ir elektriniam tarnavimo laikui.
• Tinka nuolatiniam darbui gyvenamojoje, komercinėje ir pramoninėje aplinkoje.

Bendrosios programos

Avarinės maitinimo sistemos:

• Perjungimo jungiklis plačiai naudojamas avarinėse elektros sistemose, siekiant užtikrinti nuolatinį elektros tiekimą.
• Sugedus tinklui, apkrova automatiškai arba rankiniu būdu perkeliama į atsarginį maitinimą.
• Būtinas ligoninėms, duomenų centrams ir kritinei infrastruktūrai.

Generatoriaus atsarginė kopija:

• Įgalina saugų perjungimą tarp komunalinio maitinimo ir generatoriaus maitinimo.
• Užkerta kelią atvirkštiniam galios srautui, kuris gali sugadinti įrangą arba kelti pavojų personalui.
• Dažniausiai montuojamas gyvenamosiose, komercinėse ir pramoninėse generatorių sistemose.

Kemperiai / RV:

• Naudojamas perjungti iš kranto maitinimo į laive akumuliatorių arba generatorių.
• Užtikrina stabilų elektros energijos tiekimą prietaisams keliaujant arba naudojant ne tinkle.
• Dėl kompaktiško dizaino jis tinkamas ribotoje erdvėje.

Kaip pasirinkti tinkamą perjungimo jungiklį?

Prieš pasirenkant, Pugao (Plannter) rekomenduoja atsižvelgti į kelis pagrindinius veiksnius. Elektros sistemos vardinė srovė ir įtampa, reikalingas polių skaičius, veikimo mechanizmas (rankinis, elektrinis ar automatinis), aplinkos sąlygos (IP apsaugos lygis), atitikimas vietiniams standartams ir vieta, kur norite jį montuoti ir naudoti. Jei įvertinę šiuos veiksnius vis tiek norite gauti profesionalią techninę pagalbą ir patarimus dėl pasirinkimo, galite bet kada pasikonsultuoti su mumis.

Montavimas ir priežiūra

Montuodami perjungimo jungiklį vadovaukitės mūsų montavimo vadovu ir vietiniais elektros kodais. Veiksmai apima jungiklio montavimą, maitinimo laidų prijungimą, apkrovos laidus ir įžeminimą.

Po naudojimo reikia reguliariai tikrinti. Kiekvienas patikrinimas gali patvirtinti, ar jungtis yra laisva, ar nėra susidėvėjimo ir korozijos, patikrinti jungiklio veikimą ir kasdien pašalinti dulkes ar šiukšles. Automatinius jungiklius taip pat reikia patikrinti dar kartą nei rankinius jungiklius, ty patvirtinti valdymo grandinę ir akumuliatorių.
