40A 63A Viršutinė ir apatinė apsauga

Pugao 40A 63A Viršutinė ir apatinė apsaugayra specializuotas elektros saugos įtaisas, skirtas apsaugoti grandines ir prijungtus prietaisus nuo įtampos nestabilumo. Šis ant bėgių montuojamas įrenginys, skirtas standartinėms 220 VAC/230 VAC sistemoms (50/60 Hz), nuolat stebi linijos įtampą.

Jis automatiškai atjungia maitinimo šaltinį, kai įtampos lygis viršija saugius slenksčius (viršįtampa) arba nukrenta per žemai (per maža įtampa), taip išvengiant variklio, grandinių plokščių ir laidų pažeidimo. Tvirta konstrukcija, galinti veikti nuo -20°C iki +55°C temperatūroje, užtikrina patikimą veikimą įvairiose aplinkose.

Veikimo principas

40A 63A Viršutinė ir apatinė apsauga veikimo principas iš tikrųjų yra įtampos duomenų stebėjimas. Tai apima, pavyzdžiui, jutiklių, valdymo blokų, relių ir kitų sąlygų aptikimą ir stebėjimą.

Jutiklis: Įtampos lygį galima stebėti realiu laiku. Jei įtampa viršija arba nukrenta žemiau mūsų iš anksto nustatytos ribos, jutiklis siunčia signalą į valdymo bloką, ragindamas mus pradėti procesą.

Valdymo blokas: gali priimti signalus iš jutiklio ir nustatyti, ar įtampa yra nenormali. Jei nustatoma, kad įtampa yra per aukšta arba per žema, valdymo blokas suaktyvins apsaugos priemones.

Relė: Kai valdymo blokas liepia, relė greitai atidarys grandinę, kad apsaugotų įrangą nuo pažeidimų ir išvengtų gaisro.

Įrangos apsauga

Jautrioms mašinoms reikia stabilios galios, kad jos tinkamai veiktų. The40A 63A Viršutinė ir apatinė apsaugaplačiai naudojamas apsaugoti:

• Medicininė įranga:Užtikrinti, kad svarbiausios diagnostikos priemonės nebūtų pažeistos dėl galios šuolių.
• Instrumentuotė:Valdymo sistemų ir jutiklių, kurie priklauso nuo pastovios įtampos, tikslumo palaikymas.

Pramoniniai/komerciniai kroviniai

Sunkesnėms reikmėms prietaisas siūlo aukštą srovės stiprumą, kad galėtų atlaikyti dideles elektros apkrovas:

• 40A reitingas:Tinka standartinėms komercinėms apšvietimo grandinėms ir mažesnėms biuro įrangos sąrankoms.
• 63A reitingas:Idealiai tinka pramoninėms skirstomosioms plokštėms, didelio našumo varikliams ir pagrindiniams maitinimo šaltiniams, kur reikalinga didesnė srovė.

Apsaugos tipas ir mechanizmas

The40A 63A Viršutinė ir apatinė apsaugaenergijos saugai valdyti naudoja išmaniąją valdymo sistemą, apimančią jutiklius ir reles:

• Apsauga nuo viršįtampių:Aptinka staigų įtampos padidėjimą (pvz., neutralios linijos atjungimą) ir atjungia maitinimą, kad išvengtų gaisro pavojaus ir izoliacijos senėjimo.
• Apsauga nuo žemos įtampos:Identifikuoja įtampos kritimus, dėl kurių varikliai gali perkaisti ir užstoti, atjungia apkrovą, kad būtų išvengta perdegimo.
• Automatinis atkūrimas:Kai įtampa grįžta į stabilų diapazoną, įrenginys gali automatiškai vėl uždaryti grandinę, todėl sumažėja rankinio įsikišimo poreikis ir užtikrinamas nuolatinis veikimas.

Privalumai

Įtampos stebėjimas realiuoju laiku ir greitas atjungimas: 40A 63A perteklinės ir žemos įtampos apsauga nuolat stebės linijos įtampą kiekvieną dieną, kai aptiks, kad įtampa viršys nustatytą slenkstį, pvz., per didelė arba per maža įtampa, apsauga nutrauks maitinimą, išvengdama elektros prietaisų gedimo dėl aukštos ar žemos įtampos.

Pailginti elektros prietaisų tarnavimo laiką: jei ilgą laiką yra stabili įtampa, aplinka sumažins elektroninių komponentų skaičių dėl įtampos smūgių, kuriuos sukelia pažeidimai ir senėjimas, gali stabilizuoti maitinimo šaltinį ir sumažinti svyravimus, prailginti bendrą įrangos tarnavimo laiką.

Apsaugokite įrangą: pavyzdžiui, kompiuteriams, medicininei įrangai, prietaisams ir valdymo sistemoms reikalingas didelis įtampos tikslumas. Jei aptinkama nenormali įtampa, bus nutrauktas maitinimas, kad būtų išvengta įrangos duomenų praradimo.

Aukštas saugos ir apsaugos efektyvumas: kai staiga pakilusi įtampa gali sukelti laido perkaitimą, trumpąjį jungimą ar gaisrą, 40A 63A Over and Under Protector per didelės įtampos momentu laiku atjungia maitinimą, sumažina elektros gaisrų riziką ir pagerina elektros saugą.

DUK

Kaip reguliuoti įtampos ribas?

Įrenginyje yra reguliuojami nustatymai, leidžiantys sukalibruoti viršįtampio ir žemos įtampos slenksčius, kad atitiktų konkrečius jūsų prijungtų prietaisų reikalavimus.

Kas yra „automatinio atkūrimo“ funkcija?

Pašalinus gedimą ir įtampai sugrįžus į saugų diapazoną, 40A 63A Over and Under Protector gali automatiškai atkurti maitinimą, sumažindamas rankinio atstatymo poreikį ir užtikrindamas tęstinumą.

Kuo skiriasi 40A ir 63A?

Tai reiškia vardinę srovės galią. 63A modelis gali atlaikyti didesnę elektros apkrovą (daugiau prietaisų) nei 40A modelis. Pasirinkite pagal bendrą prijungtą apkrovą.

Ar tai apsaugo nuo žaibo bangų?

Šis prietaisas skirtas apsaugoti nuo per didelės / per mažos įtampos. Siekiant visapusiškai apsaugoti nuo tiesioginių žaibo smūgių, šią apsaugą rekomenduojama naudoti kartu su specialiu viršįtampio apsaugos įrenginiu (SPD).

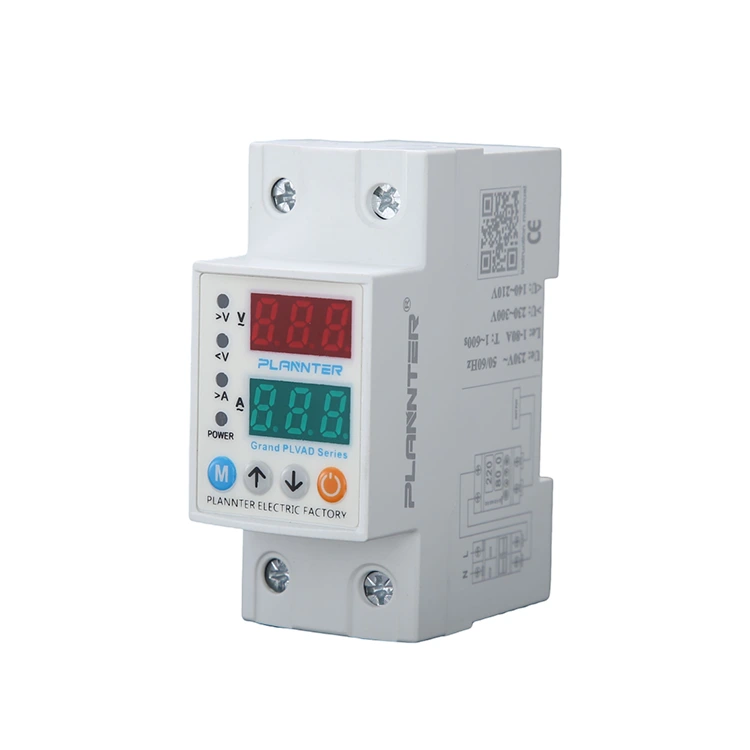

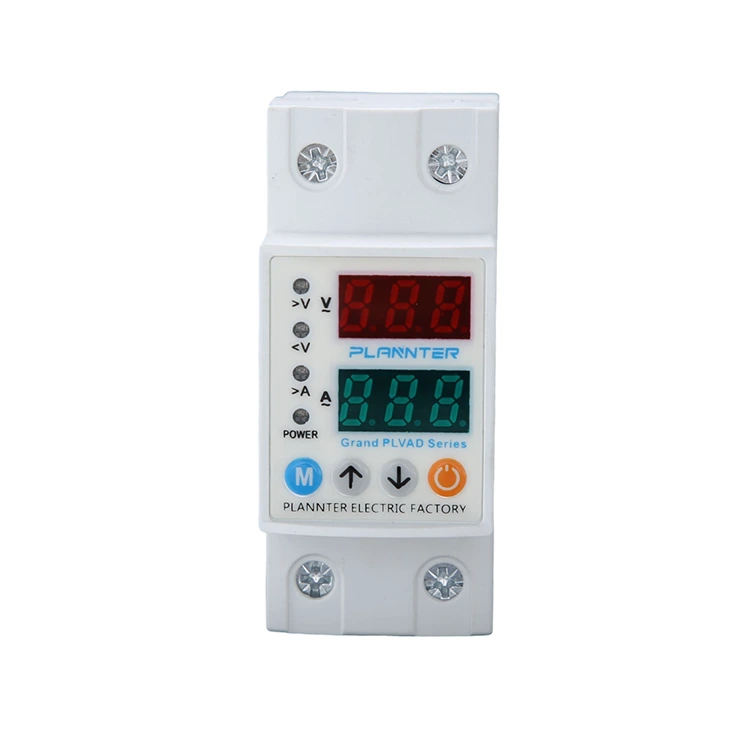

Ekranas ir mygtukai

1 – NUSTATYMO mygtukas: Šis mygtukas naudojamas išsaugoti po to, kai nustačius/pakeitus viršsrovių reikšmes ir aukštos/žemos įtampos nustatymo vertes ir klaidas

laukimo laikas.

2 – UP mygtukas: padidinkite reikiamą reikšmę.

3 – Mygtukas žemyn: sumažinkite reikiamą vertę.

4 – Rankinis įjungimo/išjungimo mygtukas: naudojamas rankiniu būdu įjungti arba išjungti įrenginio išvestį. Išjungus išvestį, ekrane bus rodoma „OFF“, o įrenginys negalės atlikti automatinio nustatymo iš naujo. Dar kartą paspauskite mygtuką, kad vėl suaktyvintumėte įrenginį ir atnaujintumėte įprastą veikimą (jei nėra gedimo).

5 – dabartinis ekranas

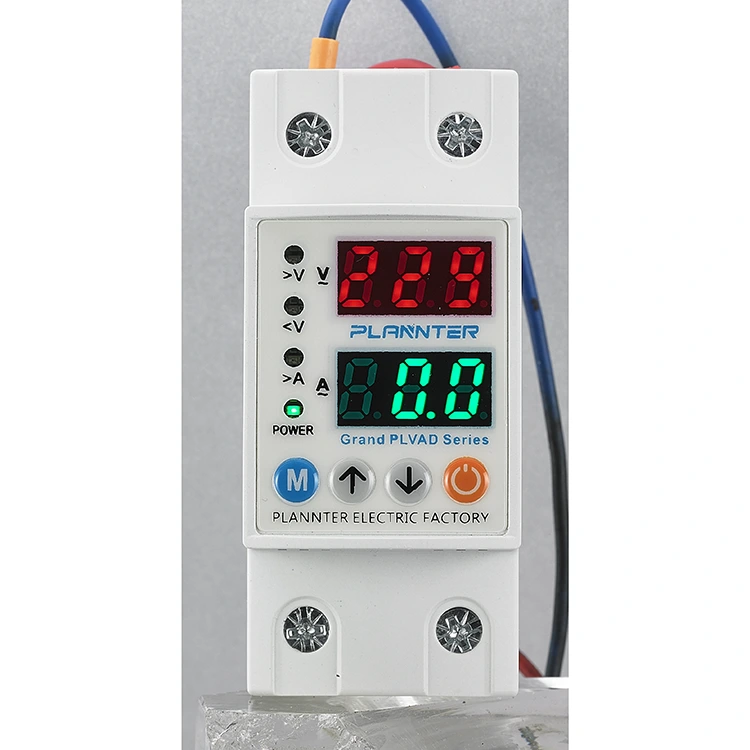

1-oji ekrano grupė: normaliai veikiant, šiame ekrane rodoma įvesties (tinklo) įtampos vertė. Ekranas lieka nuolat apšviestas, kai nėra gedimo, ir mirksės, jei įvyks aukštos arba žemos įtampos klaida. Programavimo metu ekrane rodomos atitinkamos nustatomos parametrų reikšmės, pvz., viršsrovė, aukštos/žemos įtampos slenksčiai, gedimo delsa ir atstatymo delsos laikai.

6 – Įtampos ekranas

2-oji ekrano grupė: normaliai veikiant, šiame skyriuje rodoma dabartinė vertė. Ekranas išlieka nuolat apšviestas, kai sistema veikia normaliai, ir mirksi esant per didelės srovės gedimui. Programavimo proceso metu rodoma atitinkamo programos parametro skaitinė reikšmė.

7 – LED indikatoriai:

A>: šviečia, kai aptinkamas per didelės srovės gedimas.

V>: šviečia, kai įvyksta aukštos įtampos gedimas.

V<: šviečia, kai atsiranda žemos įtampos gedimas.

Out: užsidega, kai įrenginys pradeda veikti.

Ryšio schema

Nuliniai ir faziniai laidai iš tinklo turi būti prijungti prie "N" ir "L" gnybtų, pažymėtų kaip "Įvestis".

Įrangos, skirtos apsaugoti nuo per didelės arba per mažos įtampos, nuliniai ir faziniai laidai turi būti prijungti prie „N“ ir „L“ gnybtų, esančių įrenginio skyriuje „Išėjimas“.

Matmenys
