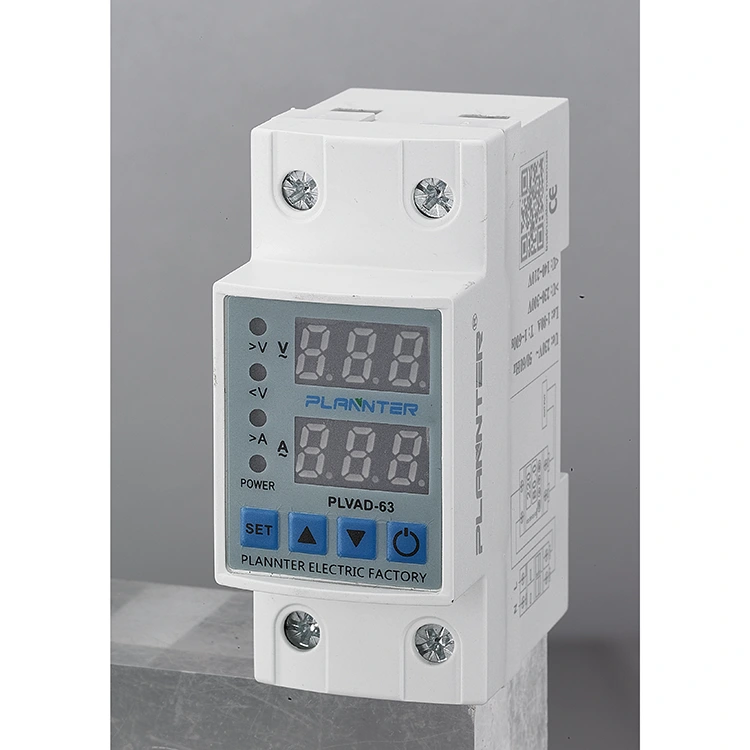

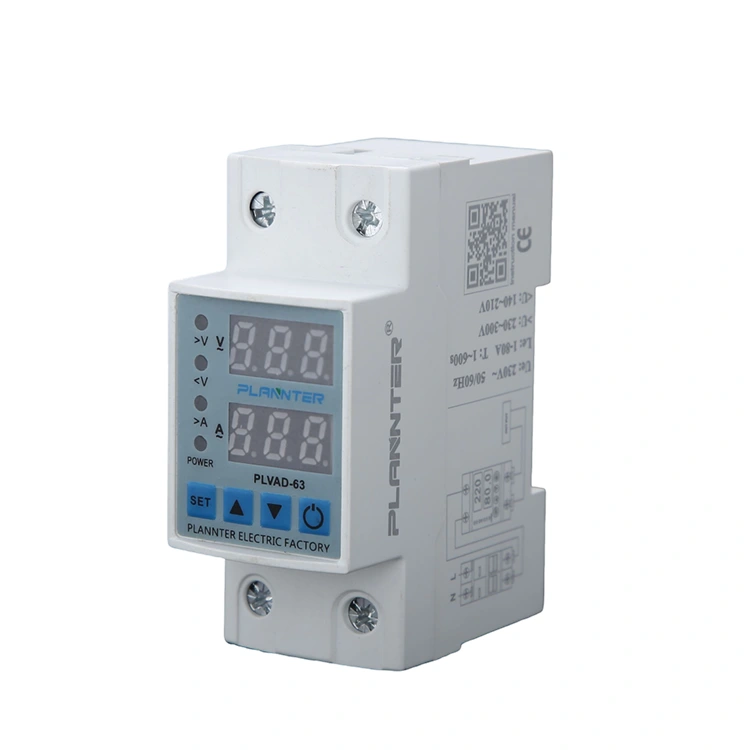

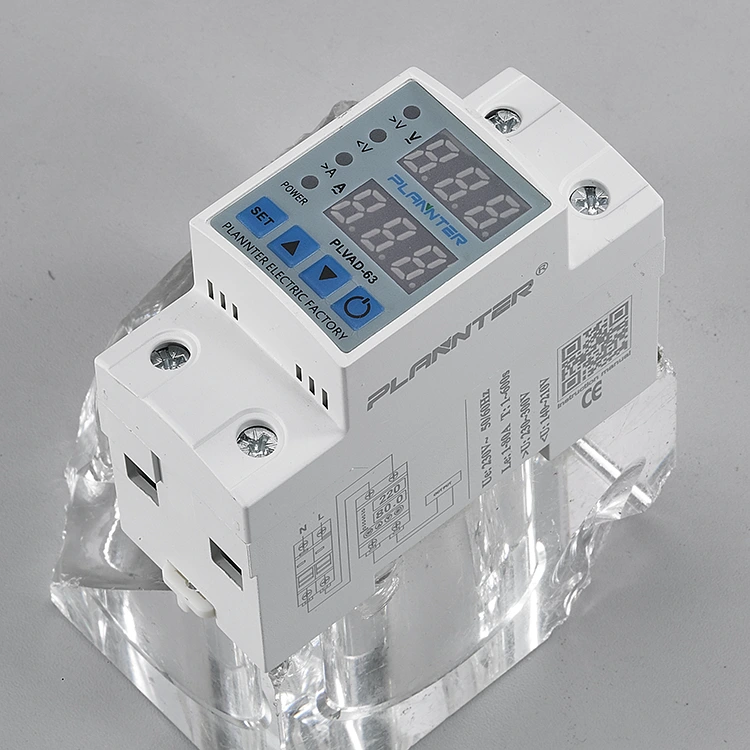

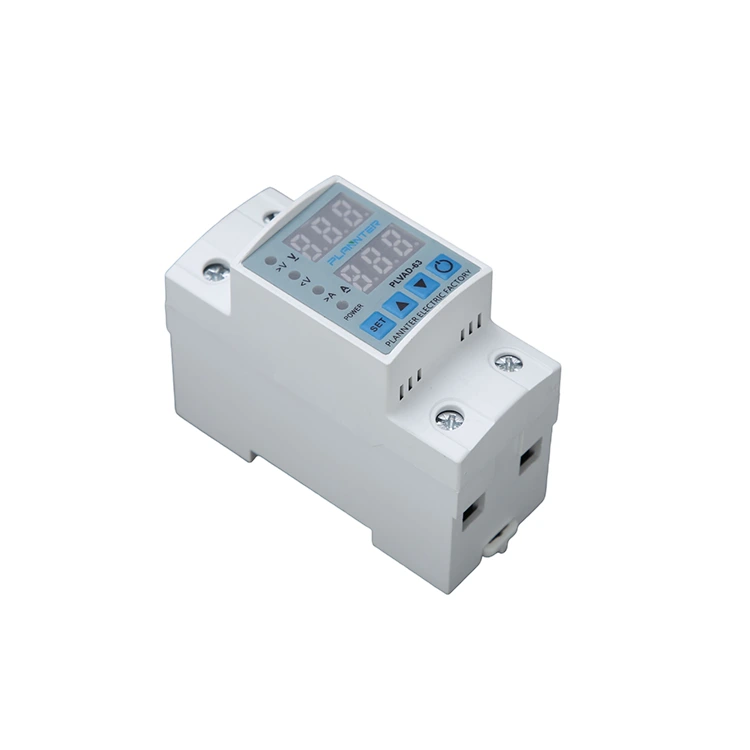

Elektros įtampos viršįtampio apsauga

„Pugao“ (PLANNTER) specializuojasi gaminant elektros įtampos viršįtampio apsaugą, realiuoju laiku stebint įtampos būseną, automatiškai aptinkant viršįtampą arba per mažą įtampą ir greitai nutraukiant maitinimą, efektyviai prailginant įrangos tarnavimo laiką. Produktai palaiko OEM / ODM pritaikymą ir yra tiekiami tiesiogiai iš Kinijos gamyklų ir yra plačiai naudojami namų, biuro, medicinos ir pramonės valdymo sistemose.

Kaip profesionalus gamintojas ir tiekėjas siūlo elektros įtampos viršįtampio apsaugą už prieinamą kainą. Jo vardinė srovė yra 40A/63A, o vardinė įtampa – 220V/230V. Jis lengvai ir greitai montuojamas, montuojamas ant bėgių, pilnai montuojamas standartinėje skirstomojoje dėžėje, yra patalpintas į antipireną medžiagą. Jis gali būti lengvai prijungtas prie namų ar pramoninių grandinių ir tinka grandinės apsaugai namuose ir mažose gamyklose.

Pastaba: Prijunkite įrenginį pagal ryšio tipą. Įrenginio viršsrovių, aukštos ir žemos įtampos nustatymo vertes sureguliuokite pagal apkrovos darbinę srovę ir įtampą. Priešingu atveju prietaisas gali sugesti.

Techninės savybės

Dviejų ekranų dizainas:Įvesties ir išėjimo įtampą galima pamatyti iš pirmo žvilgsnio, o tai puikiai tinka vizualiai įvertinti esamą būseną ir įrangos maitinimo būseną.

Programuojami slenksčiai:Galime nustatyti per didelės / per mažos įtampos vertę ir uždelstą atkūrimo laiką pagal iš anksto užprogramuotą įrangą, kad išvengtume dažno perjungimo.

Aukštos izoliacinės medžiagos naudojimas:Elektros įtampos viršįtampio apsauga turi antipireną apvalkalą ir aukštai įtampai atsparią izoliacinę medžiagą, kuri turi didelį saugos koeficientą ir ilgą tarnavimo laiką.

Svarbiausios aplinkybės renkantis viršįtampių apsaugą

Renkantis tinkamąElektros įtampos viršįtampio apsaugaNorint užtikrinti, kad jūsų jautri įranga būtų visiškai apsaugota nuo nenuspėjamų tinklo svyravimų, reikia suprasti keletą techninių parametrų. Kaip ekspertasKinijos tiekėjasPUGAO (Plannter Electric) rekomenduoja įvertinti šiuos veiksnius:

1. Suspaudimo įtampa (įtampos apsaugos lygis)

Tai didžiausia įtampa, kurią apsauga gali perduoti jūsų įrangai viršįtampio metu.

• Saugos slenkstis:Mažesnė suspaudimo įtampa rodo geresnę apsaugą. Mūsų apsaugos priemonės turi programuojamus slenksčius (pvz., nuo 230 V iki 300 V), todėl galite tiksliai nustatyti ribą, kurią gali įveikti jūsų įranga.
• Įrangos atitikimas:Įsitikinkite, kad suspaudimo įtampa yra mažesnė už prijungtų prietaisų izoliacijos atsparumo įtampą, kad išvengtumėte dielektriko gedimo.

2. Atsakymo laikas

Esant šuoliui, svarbi kiekviena milisekundė. Aukštos kokybėsElektros įtampos viršįtampio apsaugaturi veikti, kol viršįtampis pasiekia vidinius komponentus.

• Milisekundės paleidimas:Mūsų įrenginiai sukurti taip, kad būtų galima greitai atjungti, paprastai reaguoja per 20–50 ms, priklausomai nuo gedimo tipo.
• Momentinė izoliacija:Greitesnis atsako laikas veiksmingai apsaugo nuo "pirmosios bangos" viršįtampio sugadinti subtilias puslaidininkines grandines kompiuteriuose ir medicinos prietaisuose.

3. Apsauga

Įvertinkite, kokią konkrečią riziką įrenginys apima, kad užtikrintumėte visapusį sistemos stabilumą.

• Virš / per maža įtampa:Ne visi šuoliai yra „dideli“. Nuolatinė žema įtampa (uždegimai) oro kondicionierių ir siurblių variklius gali sudeginti taip pat lengvai, kaip ir smaigalys.
• Viršsrovė ir nuotėkis:Išsamūs įrenginiai taip pat apima srovės stebėjimą ir viršįtampių slopinimą, kad būtų išvengta vidinių grandinės gedimų ir atmosferos apšvietimo efektų.

4. Apsaugos nuo viršįtampių tipai

Diegimo „Zona“ supratimas padeda pasirinkti tinkamąElektros įtampos viršįtampio apsaugajūsų įstaigai:

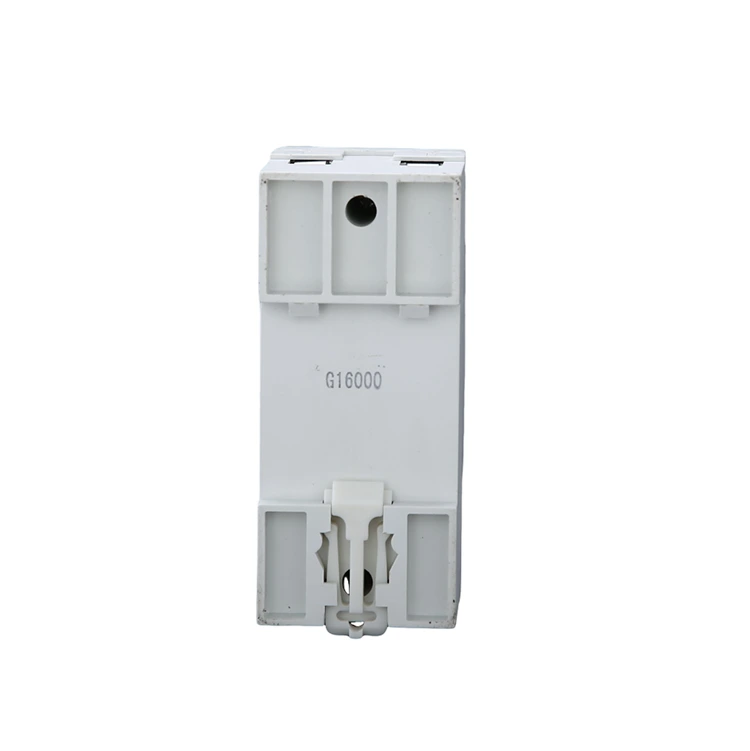

• Montuojamas ant bėgių (2/3 tipas):Jie montuojami tiesiai paskirstymo dėžutėje. Jie yra idealus pasirinkimas namų, biuro ir pramonės valdymo sistemoms, siūlančios centralizuotą kelių šakų grandinių apsaugą.
• Naudojimo vieta:Mažesni įrenginiai, skirti atskiram didelės vertės turtui.
• Pramoninės klasės:Įrenginiai, patalpinti iš antipireno, gerai izoliuojančių medžiagų, specialiai sukurtų gamykloms esant didelėms indukcinėms apkrovoms.

5. Priežiūros ir atkūrimo funkcijos

Esminė šiuolaikinių apsaugos priemonių savybė yra jų gebėjimas automatiškai atkurti energiją.

• Automatinio atkūrimo funkcija:Ieškokite apsaugų, turinčių programuojamą uždelstą atkūrimo laiką. Taip išvengiama „mirksėjimo“ efekto, kai elektra greitai nutrūksta ir nutrūksta, o tai gali būti žalingesnė nei vienas išjungimas.
• Vizualinis stebėjimas:Dviejų ekranų dizainas leidžia techninės priežiūros personalui greitai patikrinti įvesties galios būklę, nereikalaujant išorinių multimetrų.

DUK

Kuo skiriasi maitinimo juosta ir apsauga nuo viršįtampių?

Maitinimo juosta tik suteikia papildomų lizdų, oElektros įtampos viršįtampio apsaugaaktyviai stebi ir pertraukia grandinę įtampos šuolių ar kritimų metu, kad išvengtų aparatinės įrangos perdegimo.

Į ką turėčiau atkreipti dėmesį perkant apsaugą nuo viršįtampių?

Ieškokite reguliuojamų įtampos slenksčių, aukštos kokybės antipireno korpuso ir didelės pertraukiamosios srovės (pvz., 40 A arba 63 A), atitinkančios jūsų bendrą apkrovą.

Ar apsauga nuo viršįtampių susidėvi?

Taip. Laikui bėgant pakartotinis įtampos šuolių poveikis gali pabloginti vidinius komponentus. Aukštos kokybės apsaugai su patvariomis izoliacinėmis medžiagomis tarnauja ilgiau, tačiau jų veikimo tikslumą reikėtų periodiškai tikrinti.

Ar man reikia apsaugos nuo viršįtampių visiems prietaisams?

Jis labai rekomenduojamas prietaisams su jautriais varikliais ar valdymo plokštėmis, pavyzdžiui, šaldytuvams, medicininei įrangai ir pramoninėms CNC sistemoms, nes jos labiausiai pažeidžiamos nestabilios įtampos.

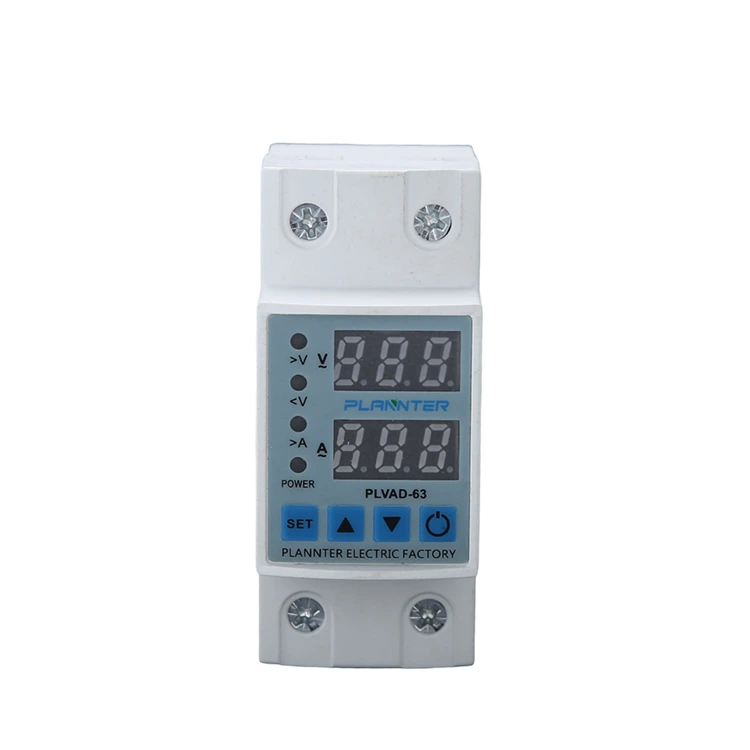

Ekranas ir mygtukai

1 – NUSTATYMO mygtukas: Šis mygtukas naudojamas išsaugoti po to, kai nustačius/pakeitus viršsrovių reikšmes ir aukštos/žemos įtampos nustatymo vertes ir klaidas

laukimo laikas.

2 – UP mygtukas: padidinkite reikiamą reikšmę.

3 – Mygtukas žemyn: sumažinkite reikiamą vertę.

4 – Rankinis įjungimo/išjungimo mygtukas: naudojamas įrenginio išėjimui išjungti. Šioje būsenoje ekrane rodoma „Išjungta“ ir įrenginys neatliks automatinio atstatymo. Paspauskite šį mygtuką dar kartą, kad vėl įjungtumėte prietaisą normaliam veikimui (sąlygomis be gedimų).

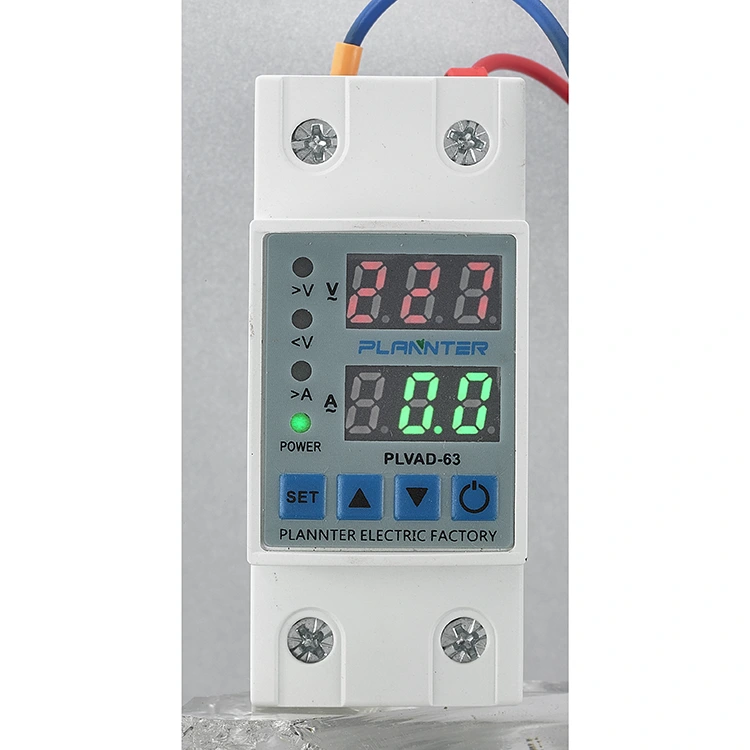

5 – dabartinis ekranas

1-oji ekrano grupė: normaliai veikiant, šiame skyriuje rodoma įvesties (tinklo) įtampos vertė. Ekranas išlieka nuolat apšviestas, kai nėra gedimo, o gedimo atveju (per didelės arba per mažos įtampos) mirksi. Programavimo metu rodomos atitinkamos nustatymų reikšmės, pvz., viršsrovė, aukštos/žemos įtampos slenksčiai, klaidų uždelsimas ir atstatymo delsa.

6 – Įtampos ekranas

2-oji ekrano grupė: įprastomis darbo sąlygomis šiame skyriuje rodoma dabartinė vertė. Ekranas lieka nuolat apšviestas, kai nėra gedimų, ir mirksi, jei atsiranda per didelės srovės būsena. Programavimo fazės metu šis ekranas rodo atitinkamų parametrų skaitines reikšmes.

7 – LED indikatoriai:

A>: šviečia, kai aptinkamas per didelės srovės gedimas.

V>: šviečia, kai įvyksta aukštos įtampos gedimas.

V<: šviečia, kai įvyksta žemos įtampos gedimas.

Out: užsidega, kai įrenginys pradeda veikti.

Ryšio schema

Nuliniai ir faziniai laidai iš pagrindinio maitinimo šaltinio turi būti prijungti prie „N“ ir „L“ gnybtų, pažymėtų kaip įrenginio įvestis.

Nulinės ir fazės linijos, skirtos apsaugoti nuo viršįtampio ir žemos įtampos, turi būti prijungtos prie „N“ ir „L“ gnybtų, esančių įrenginio išvesties skyriuje.

Matmenys
