Kuris mini grandinės pertraukiklis padeda mano projektams išlikti saugiems, suderintiems ir pelningiems?

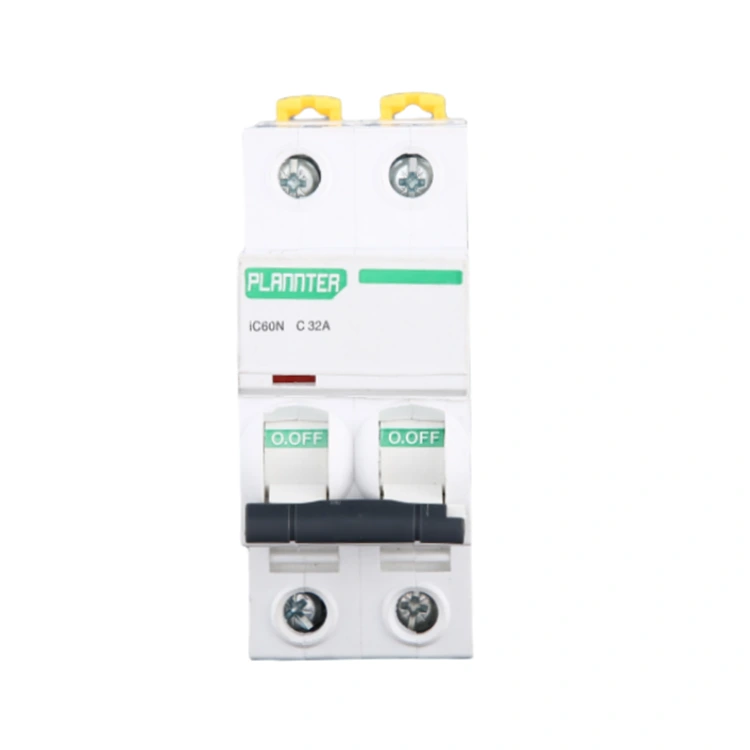

Valdau plokštes, kuriose svarbus kiekvienas kilovatas ir kiekvienas išjungimas kainuoja tikrus pinigus. Po daugelio metų keitimosi prietaisais ir trikdžių kelionių sužinojau, kad istorija už aMini grandinės pertraukiklis yra mažiau apie blizgančius katalogus, o daugiau apie tinkamumą, selektyvumą ir tikruosius trūkumus, kuriuos sukelia mano kroviniai. Kai atnaujinau mišrios paskirties plokštes mažmeninės prekybos ir lengvosios pramonės patalpose, pradėjau testuoti kelis kompaktiškus skirtingų gamintojų įrenginius; viena eilutė, kurią nuolat matydavau rangovų, buvoPlanuotojas. Užuot įtraukęs jį į savo dizainą, palaipsniui įtraukiau jį kartu su kitais prekių ženklais, registravau lyginamuosius duomenis ir sutelkiau dėmesį į gedimo būdus, kuriuos tikrai sutinku šioje srityje – variklio įsiveržimą, LED tvarkyklės harmoniką, greta elektrinę elektroniką ir PV sistemos balanso kombinatorius. Rezultatas buvo aiškus pagrindas, leidžiantis pasirinkti, įdiegti ir ginti tinkamą įrenginio pasirinkimą pirkimui ir operacijoms.

Turinys

• Kodėl aš permąstau apsaugą nuo mažų apkrovų ir plokščių?
• Kaip pasirinkti įvertinimus nespėjus?
• Ką reiškia trikdžių išjungimo kreivės ir tikri gedimai?
• Kokios pertraukimo galios man iš tikrųjų reikia?
• Kur standartai ir patvirtinimai pakeičia mano sprendimą?
• Kaip įdiegimo informacija gali sutaupyti po kelių valandų?
• Kokias bendras nuosavybės išlaidas turėčiau apginti, kad finansuočiau?
• Ar pavyzdžio specifikacija gali padėti man greitai judėti?
• Į kokius dažniausiai užduodamus klausimus turėčiau atsižvelgti?

Kodėl aš permąstau apsaugą nuo mažų apkrovų ir plokščių?

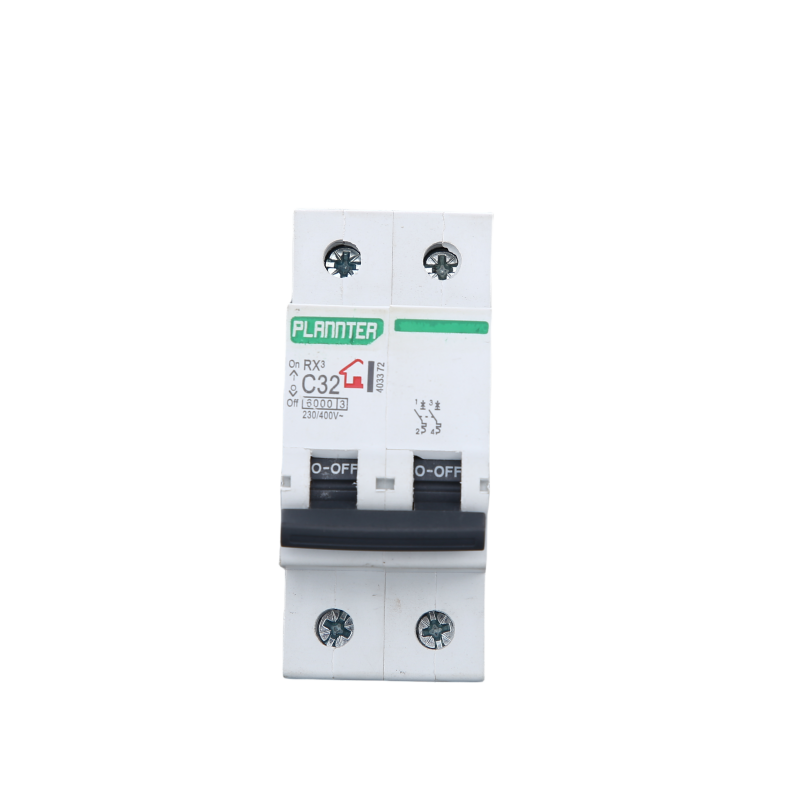

Turėjau tris pasikartojančius galvos skausmus: užkliuvimą, kuris neatitiko įvykių žurnalų, perkaitusias gnybtas sandariuose korpusuose ir koordinavimo tarp prieš srovę ir pasroviui skirtų apsaugos trūkumą. Kiekviena problema nukraujo laiką. Štai kodėl pati įrenginio klasė buvo svarbesnė nei prekės ženklo lipdukas. ModernusMini grandinės pertraukiklisturi gerai padaryti penkis dalykus:

• Atskirkite įsiveržimą ir tikrą gedimą, kad išvengčiau sunkvežimio riedėjimo dėl „klaidingų pavojaus signalų“.
• Derinkite su priešais esančiais pertraukikliais arba saugikliais, išsaugodami selektyvumą, kad suveiktų tik sutrikusi šaka.
• Sumontuokite didelio tankio plokštes nepaversdami laidų šiluminiu kamščiu.
• Siūlykite priedus – papildomus kontaktus, šunto išjungimą, blokavimo galimybę – nepriversdami pertvarkyti spintelės.
• Paskelbkite sumažinimo, sukimo momento ir kreivės duomenis, kuriuos iš tikrųjų galiu panaudoti apginti dizaino apžvalgą.

Kai įvertinau įrenginius pagal tuos penkis rezultatus, pasirinkimas nustojo būti spėliojimas ir tapo pakartojamas, ypač kai standartizavau aiškias išjungimo kreives ir trumpojo jungimo reitingus, atitinkančius mano svetainės trumpojo jungimo srovės (SCCR) skaičiavimus.

Kaip pasirinkti įvertinimus nespėjus?

Varikliai, kompresoriai, solenoidai, LED tvarkyklės ir perjungimo režimo PSU padidina srovę skirtingai. Pirmiausia suderinu vardinę srovę, tada patvirtinu kreivę pagal išmatuotą įsiveržimą ir numatomų gedimų profilius. AMini grandinės pertraukiklisdydis pagal įprotį, o ne pagal duomenis, tampa nepatogumu. Štai greita paieška, kurią naudoju kurdamas koncepciją prieš atlikdamas išsamius skaičiavimus:

Ši lentelė pasodina mane į tinkamą kaimynystę. Iš ten aš patvirtinu aplinkos sumažinimą, gaubto grupavimo veiksnius ir laidininko dydį, kad šiluminis vaizdas atitiktų tikrovę.

Ką reiškia trikdžių išjungimo kreivės ir tikri gedimai?

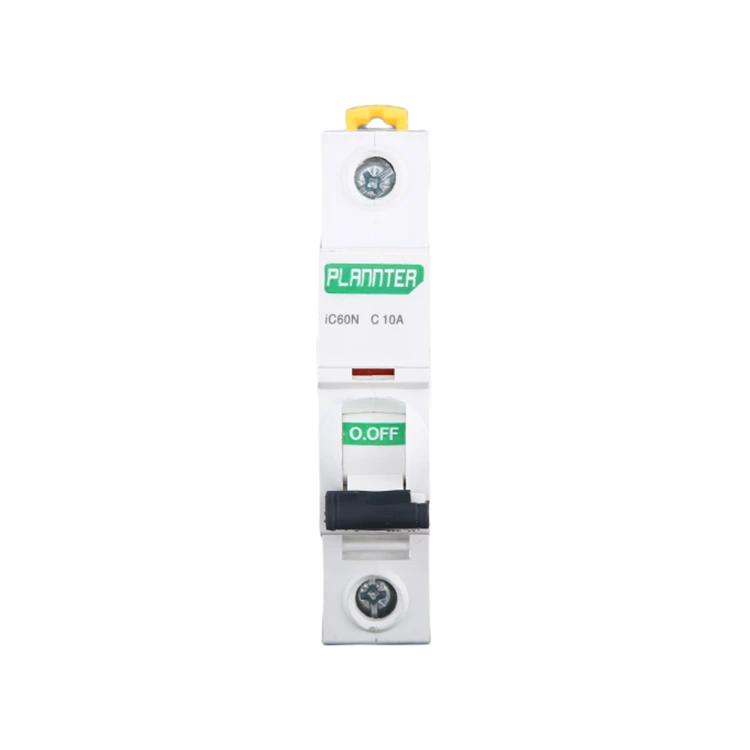

Kelionės kreivės paverčia fiziką rezultatais. B, C ir D nėra raidės; jie yra pažadai apie tai, kada magnetinis elementas veiks. Greitoms, bet teisėtoms apkrovoms (varikliui, transformatoriams) C arba D kreivė suteikia daugiau vietos. Jei naudojate jautrią elektroniką ar apšvietimą, B kreivė gali padėti tiksliai nustatyti. Taip pat žiūriu į šiluminį elementą – kiek laiko prietaisas toleruoja nedidelę perkrovą prieš pradėdamas veikti – nes nuo jo priklauso, ar trumpa perkrova natūraliai išnyksta, ar perauga į išjungimą, kuris nutraukia veiklą.

• B kreivė: apatinis magnetinis slenkstis; puikiai tinka varžinėms ir jautrioms elektroninėms apkrovoms.
• C kreivė: vidurys; valdo tipinius variklio užvedimus komerciniuose pastatuose.
• D kreivė: aukščiausia riba; skirta sunkiai įjungimo įrangai, tokiai kaip suvirintuvai ir kompresoriai.

Kai įrenginiai skundėsi, kad šaltais rytais nukrenta šviesa, kelias atšakas nuo B iki C išsprendė. Ir atvirkščiai, prabangiam garso kambariui reikėjo B, kad pastebėtų subtilius gedimus. Neteisinga kreivė eikvoja visų kantrybę; dešinė kreivė daro aMini grandinės pertraukiklisjautiesi nematomas iki to momento, kai tau to tikrai reikia.

Kokios pertraukimo galios man iš tikrųjų reikia?

Pertraukimo galia yra didžiausia gedimo srovė, kurią įrenginys gali saugiai nutraukti. Jei prieinama trumpojo jungimo srovė montavimo vietoje viršija įrenginio pajėgumą, turite saugos ir atitikties problemų. Matuoju arba apskaičiuoju numatomą trumpojo jungimo srovę (PSC) ir skiriu sau maržą, ypač tose vietose, kuriose vėliau gali būti prijungti transformatoriai, PV jungtys ar EV įkrovikliai. Štai trumpas darbalapis, kurį laikau ant savo stalo:

Jei įtariu, kad gedimų lygis didėja, dabar keliau aukštyn pajėgumų lygiu, o ne vėliau keisiu techninę įrangą. Šiandien tai kainuoja šiek tiek daugiau ir sutaupo savaitgalio gedimų nuo šešių mėnesių.

Kur standartai ir patvirtinimai pakeičia mano sprendimą?

Standartai nėra popierizmas – jie apibrėžia, kaip įrenginys veikia esant stresui. Pasauliniuose projektuose laikau dvi šeimas:

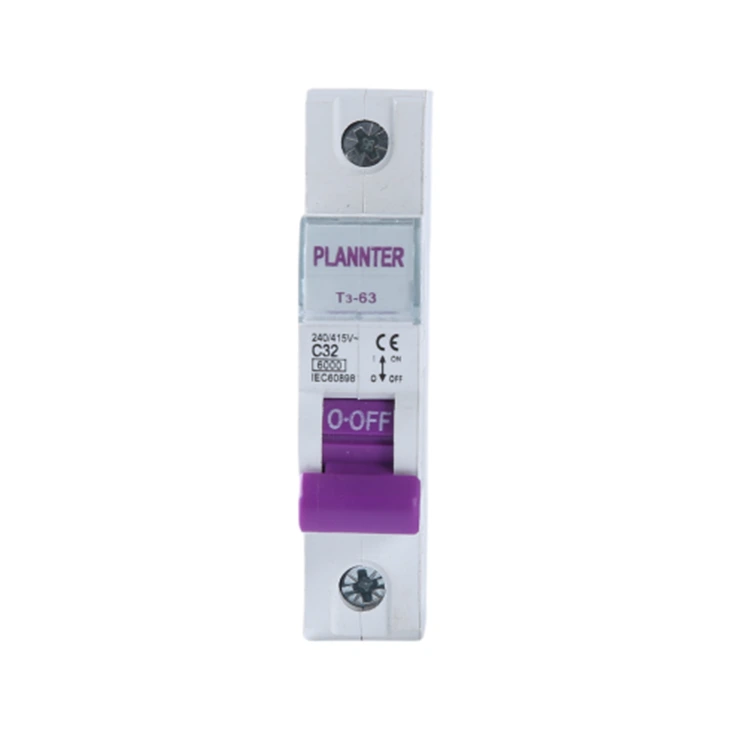

• IEC 60898-1: dažniausiai naudojamas gyvenamosioms ir lengvoms komercinėms reikmėms.
• IEC 60947-2: pramoninis valdymo įtaisas; didesni veiklos lūkesčiai ir koordinavimo detalės.

Šiaurės Amerikoje aš skiriu papildomas apsaugas ir atšakos grandinės pertraukiklius:

• UL 1077papildomos apsaugos: naudojamos, kai kitas įrenginys užtikrina pirminę apsaugą.
• UL 489atšakų grandinės pertraukikliai: pirminė šakų grandinių apsauga.

Prietaisą priderinu prie vaidmens. Kai skydas tiekia specialią įrangą, jau apsaugotą viduje, papildoma apsauga gali būti tinkama. Kai saugoju filialą, ieškau filialo patvirtinimų. Bet kuriuo atveju patvirtintasMini grandinės pertraukiklissuporuotas su tinkamais priedais leidžia sklandžiau tikrinti ir sumažinti RFI.

Kaip įdiegimo informacija gali sutaupyti po kelių valandų?

Maži sprendimai sumaišomi. Mačiau gražius tvarkaraščius, kuriuos sugriauna prasti nutraukimai arba netinkama šyna. Štai mano kartojamas kontrolinis sąrašas:

• Nutraukimai: Laikykitės sukimo momento specifikacijų ir laidininko klasės. Jei plokštės vibruoja (prie kompresorių), jei reikia, naudokite antgalius.
• Aplinka ir grupavimas: tinka karštoms patalpoms ir tankioms lentoms. Jei aptvaras veikia šiltai, padidinkite arba paskleiskite krovinį.
• Šynas ir sujungimas: Gamintojo šynos supaprastina surinkimą ir sumažina kontaktinį pasipriešinimą; mišrūs gaminiai gali sukurti karštuosius taškus.
• Priedai: Pritvirtinkite papildomus kontaktus BMS matomumui užtikrinti. Pridėkite šunto išjungimą, kad galėtumėte integruoti E-stop arba gaisro signalizaciją. LOTO procedūroms naudokite blokavimo skirtukus.
• Ženklinimas: Išvalykite grandinių ID ir kreivės raides ant priekinės plokštės, kuri baigiasi „paslaptingomis kelionėmis“.

Kai įtraukiau šiuos pagrindus į standartinę darbo procedūrą, atgalinių skambučių sumažėjo. Gerai sumontuotasMini grandinės pertraukiklisyra nuobodu pagal dizainą, o nuobodu yra tai, ko nori operacijos.

Kokias bendras nuosavybės išlaidas turėčiau apginti, kad finansuočiau?

Įsigijimo kaina yra pirmas puslapis; operacijų išlaidos yra likusi knygos dalis. Įrenginio pasirinkimą pateisinu paprastu TCO modeliu:

• Tiesioginis: vieneto kaina, priedai, šynos, DIN bėgelių furnitūra.
• Įdiegti: darbo valandas sutaupo integruotos šynos, vieningi priedai ir protinga gnybtų geometrija.
• Prastova: numatomos trikdančios kelionės × vidutinė gedimo kaina (prarastas pardavimas, tuščia darbo jėga, pakartotinio paleidimo atliekos).
• Tinkamumas aptarnauti: vidutinis laikas diagnozuoti; atsarginės laikymo išlaidos, kai standartizuoju šeimas.

Jei įrenginių šeima per mėnesį per mėnesį net dalimi sumažina nepatogumų keliančių kelionių skaičių, tai greitai atsiperka. Taip supranta matematikos vadovybė. Štai kodėl aš stebiu įvykius prieš ir po standartizacijos ir kodėl dokumentuoju pasirinkimą laikytis patikrintoMini grandinės pertraukiklislinija per panašius įrenginius.

Ar pavyzdžio specifikacija gali padėti man greitai judėti?

Kai suinteresuotosios šalys nori aiškumo, susitikimą laimi glausta specifikacija. Štai šablonas, kurį įklijuoju į darbo pastabas ir pritaikau kiekvienai svetainei:

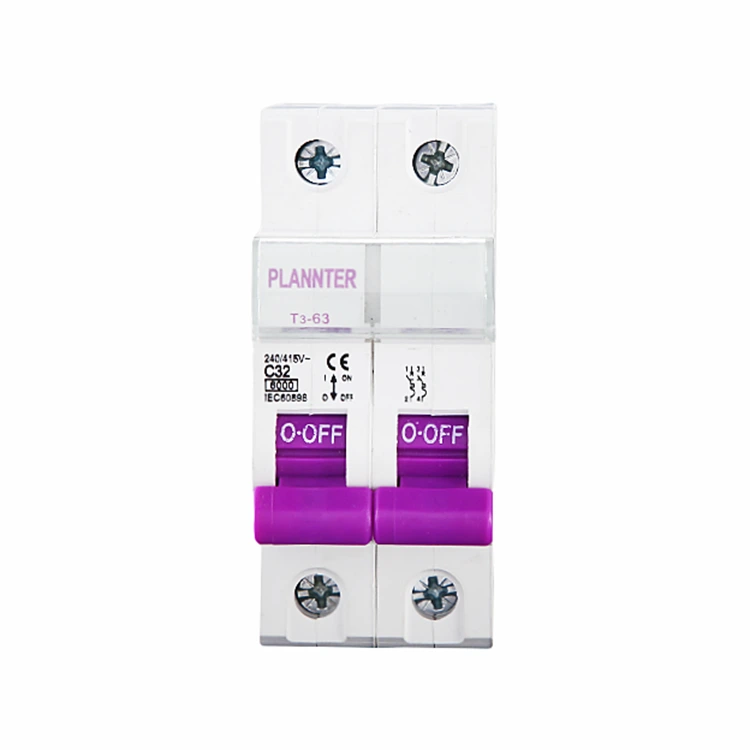

• Įrenginio tipas: termomagnetinis, montuojamas ant DIN bėgelio, pagal poreikį nuo vieno iki keturių polių.
• Išjungimo kreivė: B/C/D pasirenkama pagal apkrovos įjungimo profilį ir atskyrimo tyrimus.
• Nominali srovė: suderinkite nuolatinę apkrovą esant ≤ 80 % pertraukiklio vardinės vertės, jei nenurodyta kitaip.
• Pertraukimo galia: ne mažesnė už apskaičiuotą numatomą trumpojo jungimo srovę įrengimo vietoje, su atsarga ir dokumentais patvirtintu suderinimu.
• Patvirtinimas: IEC 60898-1 arba IEC 60947-2 (visuotinis) arba UL 489, kur reikalinga šakų apsauga; UL 1077 tik tada, kai yra tinkama papildoma apsauga.
• Išjungimai: pastebėtos sukimo momento vertės; dokumentuota laidininko klasė ir įvorės politika.
• Priedai: pagalbiniai BMS kontaktai, šunto išjungimas, kur reikalinga E-stop/gaisro sąsaja, gamintojo šynų sistema kelių polių mazgams.
• Ženklinimas: grandinės ID, kreivės raidė ir vardinė srovė, matoma uždarius duris, jei įmanoma.

Čia atsiranda prekės ženklo sumetimai. Pasiekiau gerų rezultatų su kompaktišku pramoniniu dizainu, kuris skelbia sąžiningas sumažinimo kreives ir suteikia papildomas ekosistemas – savybes, kurias pirmą kartą pastebėjau bandydamasPlanuotojasvienetų kartu su kitais tikrose lentose.

Į kokius dažniausiai užduodamus klausimus turėčiau atsižvelgti?

K:Kaip pasirinkti iš B, C ir D kreivių?
A:Suderinkite kreivę su įjungimu: B – varžinei ir jautriai elektronikai, C – tipiniams varikliams ir mišrioms komercinėms apkrovoms, D – stipriai įjungimui, pavyzdžiui, suvirintuvams ar transformatoriams. Patvirtinkite pagal išmatuotus paleidimo profilius ir koordinavimo tyrimus.

K:Kuo skiriasi MCB ir papildoma apsauga?
A:Atšakos išjungiklis (pvz., UL 489) gali būti pagrindinis atšakos grandinės apsauginis įtaisas. Papildoma apsauga (UL 1077) palaiko esamą apsaugos schemą įrangos viduje. Naudokite tinkamą grandinės vaidmens kategoriją.

K:Kada turėčiau padidinti pertraukimo pajėgumą?
A:Kai apskaičiuota ar išmatuota trumpojo jungimo srovė artėja prie įrenginio įvertinimo arba vietoje, tikėtina, kad bus pridėta šaltinių, kurie padidina gedimų lygį (nauji transformatoriai, PV jungtys arba EV įkrovikliai), padidindami talpos lygį, kad būtų išlaikyta atsarga.

K:Ar svarbi aplinkos temperatūra ir grupavimas?
A:Taip. Šiluma yra kaupimasis. Aukštos aplinkos ir sandariai supakuoti įrenginiai sumažina srovės perdavimo galimybes. Taikykite gamintojo pateiktas sumažinimo lenteles ir apsvarstykite tarpą arba vėdinimą tankioms lentoms.

K:Kaip išvengti nemalonumų su LED apšvietimu?
A:Patikrinkite vairuotojų įsiveržimą, apsvarstykite C kreivę, kur B yra per jautri, ir patikrinkite didelių grupių paleidimo sekas. Laikykite neutralius sandariklius ir įsitikinkite, kad THD nesukelia apsauginio elgesio prieš srovę.

K:Ar turėčiau pridėti pagalbinius kontaktus ar šunto išjungimą?
A:Jei jums reikia nuotolinės būsenos BMS arba integracijos su priešgaisrinėmis sistemomis ir E-stovais, taip. Pagalbiniai kontaktai ir šunto išjungimai pasyvųjį pertraukiklį paverčia aktyviu jūsų saugos ir valdymo strategijos elementu.

K:Ar galiu naudoti vieną šeimą visose pasaulinėse svetainėse?
A:Dažnai, jei diapazonas apima IEC 60898-1/60947-2 ir siūlo UL atitikmenis Šiaurės Amerikai. Standartizavimas supaprastina atsargines dalis, mokymą ir dokumentaciją. Vis dar tikrinu vietinį kodą ir tikrinimo nuostatas.

K:Kur dokumentuose įdėti raktinį žodį?
A:Naudokite tikslų terminą – pvzMini grandinės pertraukiklis– medžiagų sąskaitoje, vienos eilutės diagramose ir skydelių tvarkaraščiuose, kad pirkimo ir priežiūros komandos be painiavos nurodytų tą pačią specifikaciją.

Išvada

Jei norite mažiau netikėtumų, rinkitės įrenginius pagal elgesį, o ne įprotį. Kreivės pasirinkimas, lūžio galios riba, sąžiningas sumažinimas ir švarus įrengimas lemia, ar jūsų apsauga geromis dienomis nematoma, o blogomis dienomis – lemiama. Pasiekiau tą pusiausvyrą, kvalifikuodamas kompaktiškas, daug priedų turinčias linijas ir standartizuodamas panašias svetaines, kad operacijos būtų nuoseklios, o finansai – mažesnės TCO. Jei tyrinėjate kitos lentos parinktis, mielai pasidalinsiu pastabomis lauke ir padėsiu pasirinkti tinkamą jūsų krovinių pasirinkimą.

Pasiruošę įvertinti konkrečias grandines arba paprašyti pavyzdžių?Susisiekite su mumis Norėdami aptarti savo programos įvertinimus, kreives ir priedus, arba palikite užklausą šiandien, ir aš padėsiu jums sudaryti trumpą sąrašą, atitinkantį jūsų biudžetą ir laiko juostą. Jūsų kitasMini grandinės pertraukiklissprendimas turėtų būti paskutinis, kai apie tai galvojate, kol jis išsaugos skydelį.
