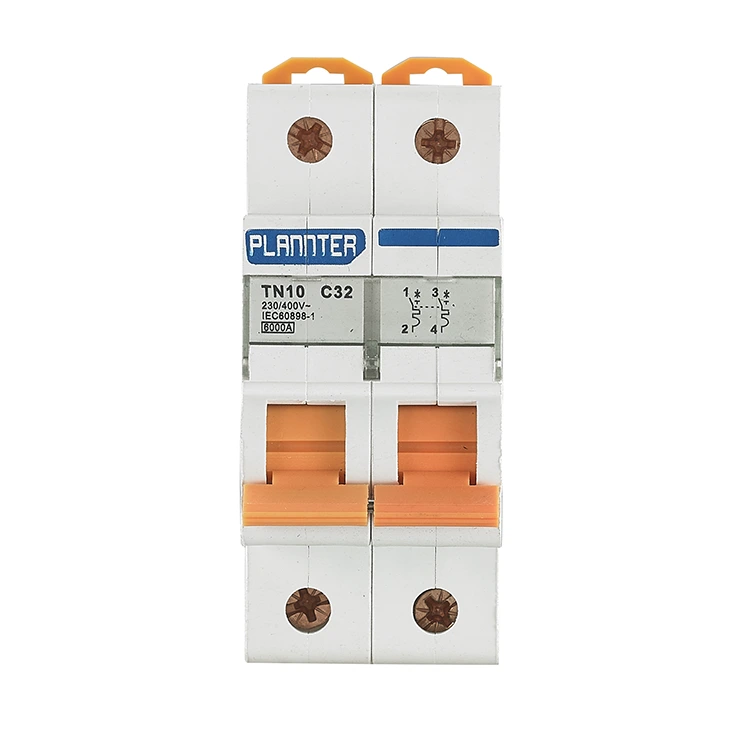

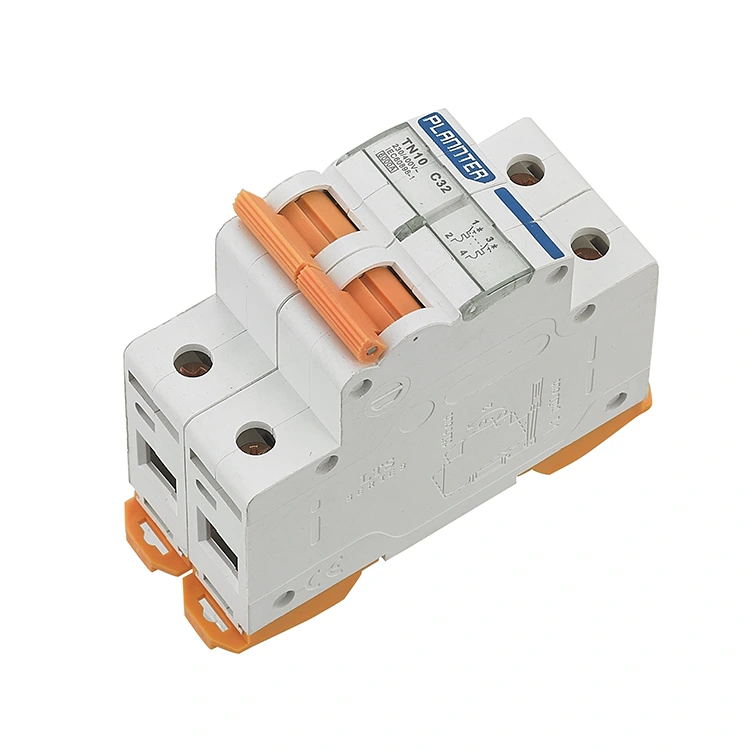

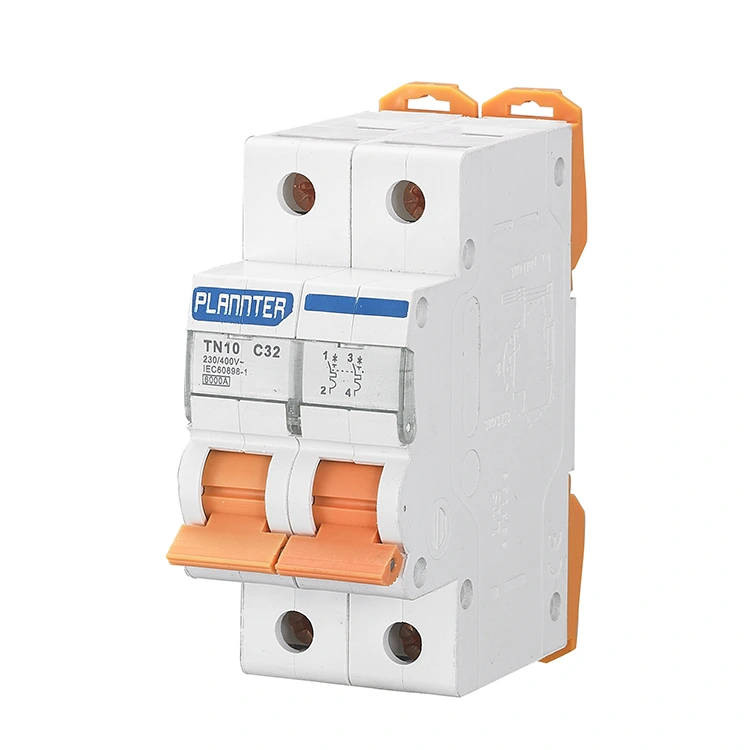

32A didelės pertraukiklio talpos mini grandinės pertraukiklis

PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker yra apsaugos įtaisas, valdantis abu polius (ugnį ir nulį) vienu metu. Palyginti su vieno poliaus grandinės pertraukikliu, kuris tik nutraukia Fire laidą, jis visiškai izoliuoja grandinę ir užtikrina aukštesnį saugos lygį. Kai grandinėje atsiranda perkrovos arba trumpojo jungimo gedimas, gaminys greitai reaguos ir sinchroniškai nutrauks abiejų polių srovės kelią, veiksmingai užkirsdamas kelią galimiems saugos pavojams, kuriuos gali sukelti įkrauta nulinė linija.

Gaminio vardinės srovės diapazonas yra nuo 6 A iki 63 A, atitinkantis daugumos taikymo scenarijų poreikius. Pertraukimo galia yra iki 6kA, o tai užtikrina, kad gedimo srovė vis tiek gali būti patikimai nutraukta esant dideliam trumpajam jungimui.

Kas yra 32A didelės pertraukiklio talpos mini grandinės pertraukiklis?

32A didelės galios mini grandinės pertraukiklis yra žemos įtampos apsaugos įtaisas, kurio vardinė srovė yra 32 amperai ir didelė trumpojo jungimo pertraukimo galia; jis pirmiausia skirtas užtikrinti elektros grandinių, veikiančių aplinkoje, kuriai būdinga didelė gedimų srovė, apsaugą.

Kaip ir standartiniai grandinės pertraukikliai, jis skirtas apsaugoti grandines, kurių vardinė srovė yra 32 amperai (paprastai atitinka 6 mm² arba 10 mm² kabelius) ir tinka naudoti, pavyzdžiui, oro kondicionieriams, vandens šildytuvams ar nedidelės apimties pramoninei įrangai.

Sąvoka „pertraukimo galia“ reiškia didžiausią srovės stiprumą, kurį šis grandinės pertraukiklis gali saugiai nutraukti trumpojo jungimo gedimo metu nepatirdamas žalos – konkrečiai, kontaktams nesusivirinus, nesprogstant ar neužsidegiant.

Standartinių grandinės pertraukiklių pertraukimo galia paprastai yra 4,5 kA arba 6 kA, o didelės pertraukimo galios modelių galia yra 10 kA arba didesnė.

Stipraus trumpojo jungimo atveju momentinė srovė gali pakilti iki 8000 A. Jei pagal tokį scenarijų būtų naudojamas standartinis 6 kA pertraukiklis, įrenginys gali sprogti; tačiau 10 kA didelės pertraukiklio galios pertraukiklis galėtų saugiai nutraukti maitinimo tiekimą nepatirdamas jokios žalos.

Taikymas:

Gyvenamųjų namų elektros paskirstymo sistema: kaip namų skirstomosios dėžutės pagrindinio jungiklio arba atšakos grandinės apsauga, siekiant užtikrinti namų elektros energijos suvartojimo saugumą.

Komercinis: Šis 32A didelės pertraukimo talpos Mcb naudojamas prekybos centrų, biurų pastatų ir viešbučių apšvietimui ir lizdų grandinėse, siekiant užtikrinti patikimą apsaugą nuo nuotėkio ir perkrovos.

Pramoninė aplinka: naudojamas valdymo spintelėse, paskirstymo dėžėse ir kitoje įrangoje vienfaziams varikliams ir kitoms svarbioms apkrovoms apsaugoti.

Viešosios patalpos: šis 32A didelės pertraukimo talpos Mcb atlieka pagrindinį apsauginį vaidmenį mokyklų, ligoninių, stočių ir kitų viešųjų vietų elektros paskirstymo sistemoje

Laikinas maitinimo šaltinis: Užtikrinti saugos apsaugą statybvietėse, veikloje lauke ir kitais laikinais maitinimo šaltiniais

Kokiais scenarijais rekomenduojame rinktis didelės pertraukimo galios grandinės pertraukiklius?

1. Transformatorių ar paskirstymo patalpų artumas

Principas: kuo arčiau įrenginys yra prie maitinimo šaltinio, tuo didesnė galima trumpojo jungimo srovė. Transformatoriaus išėjime trumpojo jungimo srovė gali lengvai viršyti 10 kA.

Rizika: standartiniai automatiniai jungikliai negali atlaikyti tokių apkrovų; todėl kaip pagrindinė gynybos linija turi būti naudojami didelės pertraukimo galios pertraukikliai.

2. Pramoniniai elektros tinklai ir ilgi kabeliai

Principas: Pramoninės šynos yra tvirtos ir turi mažą varžą, todėl trumpojo jungimo energija yra didžiulė.

Rizika: standartiniams grandinės pertraukikliams dažnai trūksta pakankamai lanko gesinimo galimybių; dėl šio lanko užgesinimo nepavyks paskirstymo spintoje kilti gaisras.

3. Kaskadinė apsauga

Principas: Kelių pakopų elektros paskirstymo sistemose prieš srovę esantiems grandinės pertraukikliams reikalinga didesnė pertraukimo galia, kad jie atlaikytų energiją, atsispindinčią iš pasroviui skirtų įrenginių.

Rizika: norint užtikrinti atrankinę apsaugą, grandinės pertraukiklius, esančius sistemos gnybtų gale, dažnai taip pat reikia atnaujinti į modelius su didesne pertraukimo galia.

DUK

K: Ar 32A didelės pertraukiklio talpos grandinės pertraukiklis tinka variklio paleidimo apkrovoms?

A: Taip, jei pasirinkta teisinga išjungimo kreivė. Indukcinėms apkrovoms, tokioms kaip elektros varikliai, rekomenduojame pasirinkti D tipo išjungimo kreivę. Tai užtikrina, kad grandinės pertraukiklis netrukdytų suveikti, kai variklis generuoja 5–8 kartus didesnę už vardinę vertę paleidimo srovę; tuo pačiu metu, išnaudodama savo didelę pertraukimo galią, ji užtikrina aukščiausio lygio saugos apsaugą įvykus variklio vidinio trumpojo jungimo gedimui.

Kl .: Kodėl PUGAO 32A grandinės pertraukiklis rodo mažesnį temperatūros kilimą esant didelėms apkrovoms?

A: Temperatūros kilimas yra kritinis rodiklis norint įvertinti aukštos srovės grandinės pertraukiklių kokybę. Naudojame visiškai automatizuotą taškinio suvirinimo procesą, kad apsaugotume vidinius srovę nešančius komponentus, todėl kontaktinis pasipriešinimas yra ypač mažas.

Kartu su optimizuotu vidinio oro srauto dizainu, skirtu šilumos išsklaidyti, vidinė šilumos gamyba išlieka gerokai mažesnė už tarptautinių standartų ribas – net ir dirbant visa 32A apkrova. Tai žymiai pailgina grandinės pertraukiklio ir laido izoliacijos tarnavimo laiką.

Kl.: Ar 32A didelės pertraukiklio talpos mini grandinės pertraukiklį galima sumontuoti standartinėje gyvenamojoje paskirstymo dėžutėje?

A: Visiškai. Jis turi standartinį 18 mm modulinį dizainą ir yra suderinamas su 35 mm DIN bėgių tvirtinimo sistemomis. Nors jis užtikrina pramoninio lygio apsaugą, jis išlaiko kompaktišką formą.
