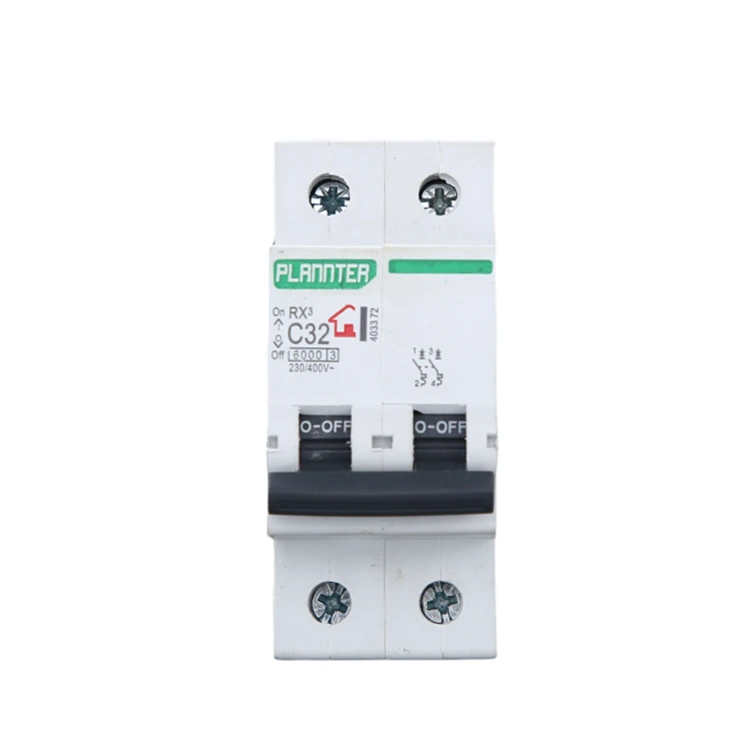

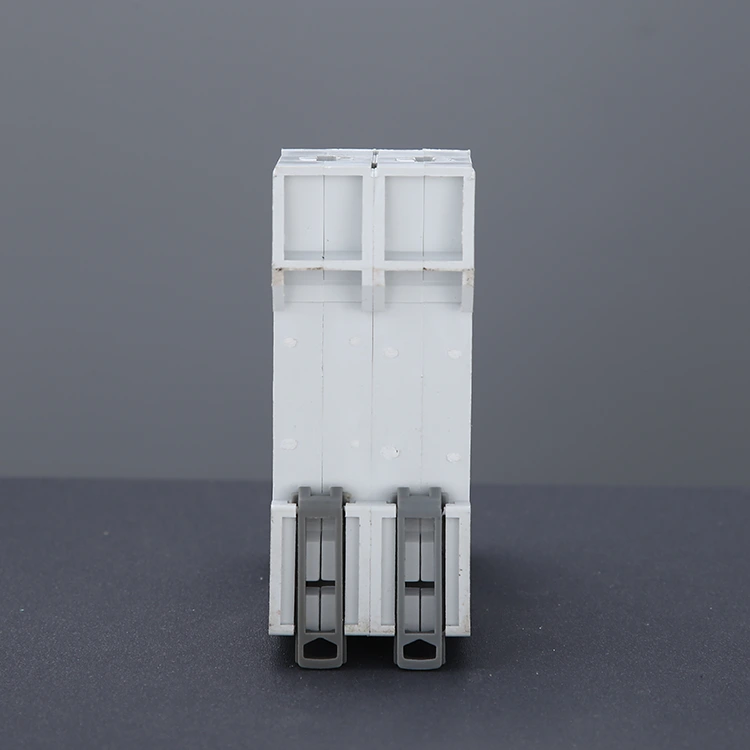

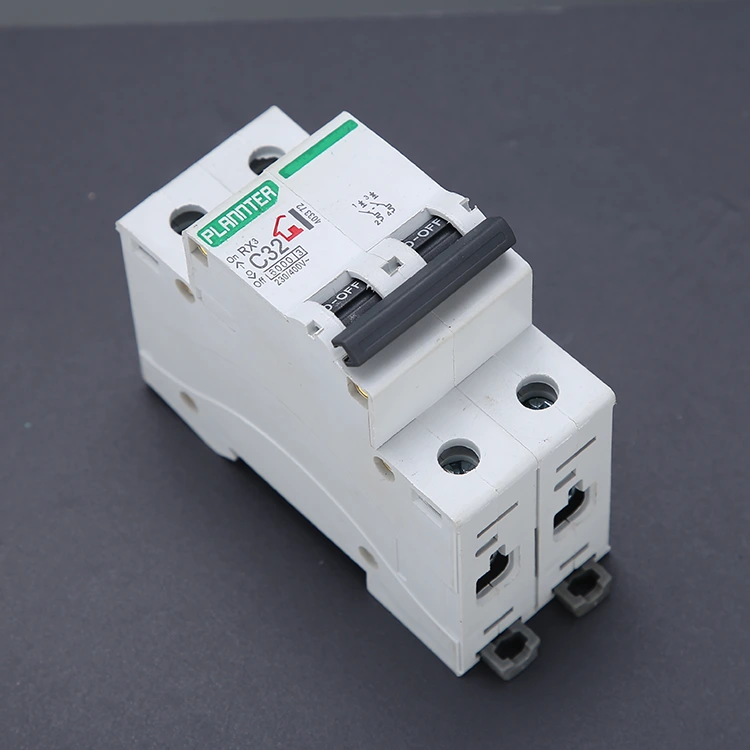

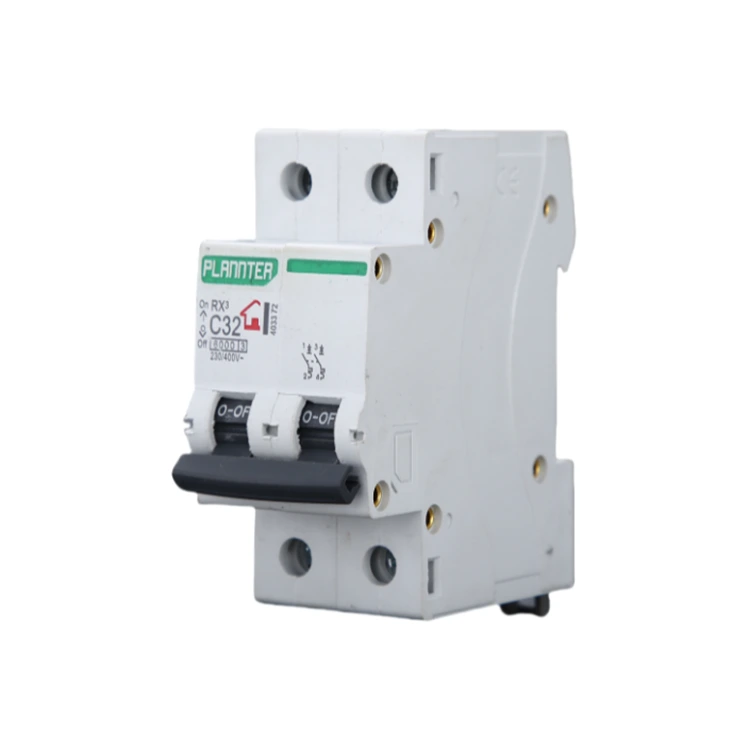

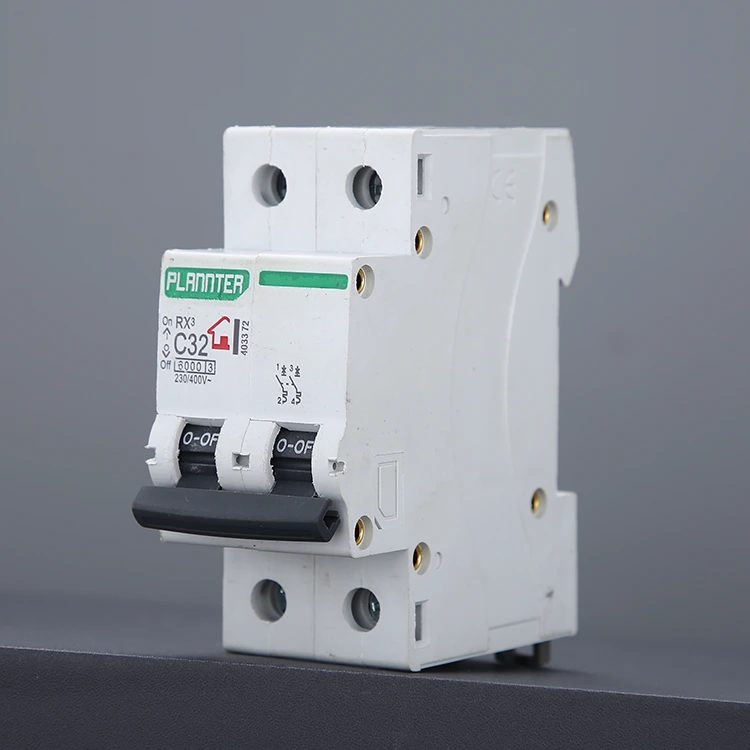

DZ47 oro jungiklio grandinės pertraukiklis

Aukštos kokybės DZ47 oro jungiklio grandinės pertraukiklis, kurį siūlo PUGAO (Plannter Electric) gamykla, yra tam tikras elektros apsaugos įtaisas, naudojamas kintamosios srovės grandinėse, turintis du nepriklausomus polius, galintis vienu metu nutraukti gaisro laidą ir nulinį laidą grandinėje. Jis realiu laiku stebi srovės pokytį grandinėje per įmontuotą šiluminio magnetinio nuėmimo mechanizmą arba elektroninį nuėmimo mechanizmą, o kai grandinė perkraunama, įvyksta trumpasis jungimas ir kitos nenormalios sąlygos, oro jungiklis DZ47 gali būti greitai ir automatiškai atjungtas, kad būtų nutrauktas maitinimas, išvengiant įrangos pažeidimo, grandinės gaisro ir kitų saugos nelaimingų atsitikimų dėl PUGAO gaminių gamybos griežtai laikantis CCC ir CE. ISO9001 sertifikatai.

Darbo principas

DZ47 oro jungiklio grandinės pertraukiklis yra labai standartizuotas produktas. Brandus PUGAO gamybos procesas ir pažangi technologija naudoja tris pagrindinius veikimo principus: terminį išjungimą, magnetinį išjungimą ir oro lanko gesinimą. Mūsų gaminiai užtikrina patikimą tūkstančių elektros sistemų apsaugą visame pasaulyje.

1. Terminė kelionė

Grandinės pertraukiklyje yra bimetalinė juostelė, sudaryta iš dviejų metalų su skirtingais šiluminio plėtimosi koeficientais. Kai grandinės srovė viršija vardinę vertę, bet dar nepasiekė trumpojo jungimo lygio, srovės generuojama šiluma priverčia bimetalinę juostelę lenkti į vieną pusę.

Po lenkimo iki iš anksto nustatyto kampo jis įjungia mechaninę jungtį, todėl grandinės pertraukiklis suveikia. Pasitelkus 14 metų sukauptą kalibravimo patirtį, mūsų bimetalinė juostelė yra pagaminta iš labai grynos medžiagos, todėl jautriai ir nuosekliai reaguoja į srovės svyravimus.

2. Magnetinė kelionė

Grandinės pertraukiklyje yra elektromagnetinė ritė. Kai įvyksta trumpasis jungimas, srovė akimirksniu pakyla kelis kartus ar net keliasdešimt kartų viršija normalią vertę. Ši milžiniška srovė sukuria galingą magnetinį lauką ritėje, akimirksniu tarsi stūmoklį pritraukdama elektromagneto armatūrą.

Armatūra tiesiogiai veikia išjungimo mechanizmą, pasiekdama milisekundės lygio momentinį maitinimo nutraukimą.

Mūsų gamykloje naudojamas didelio laidumo varis ir visiškai automatizuotas taškinio suvirinimo procesas, užtikrinantis, kad mechanizmas neužstrigtų ir nesugestų veikiant aukšto dažnio srovei.

3. Lanko gesinimo sistema

Tuo metu, kai kontaktai atsiskiria, aukštos įtampos srovė suardo orą ir sukuria aukštos temperatūros lanką, kuris įtraukiamas į specialiai sukurtą lanko gesinimo kamerą. Keli metalinių tinklelių sluoksniai padalija lanką į keletą mažų segmentų, greitai jį atvėsindami ir užgesindami, kad nesusidegintų kontaktai.

Mūsų serija DZ47 optimizuoja lanko gesinimo tinklelio išdėstymo tankį, efektyviai apsaugodama vidinius komponentus net ir dažnai suveikiant.

Techniniai privalumai

PUGAO DZ47 oro jungiklio grandinės pertraukiklis naudoja didelio našumo termomagnetinio atjungimo technologiją, kad užtikrintų tikslų ir patikimą veikimą įvairiomis sudėtingomis darbo sąlygomis. Produktas turi šiuos pagrindinius privalumus:

Didelė pertraukimo galia: standartinio modelio pertraukimo galia yra iki 6kA, o tai atitinka miesto elektros tinklų ir pramoninės aplinkos apsaugos nuo trumpojo jungimo reikalavimus.

Platus įtampos pritaikymas: palaiko AC 230/400V sistemą, stiprus suderinamumas, taikomas įvairiems nacionaliniams ir regioniniams elektros tinklo standartams.

Modulinė konstrukcija: kompaktiškas dydis, atraminis DIN bėgio montavimas, lengvai integruojamas į visų rūšių skirstomąsias dėžes ir valdymo spintas.

Stipri lanko gesinimo galimybė: DZ47 oro jungiklio grandinės pertraukiklis turi struktūrą, kurioje yra daugiasluoksnė keraminė tarpinė ir metalinės lanko gesinimo grotelės, kurios efektyviai slopina lanką ir pailgina tarnavimo laiką.

Ilgas mechaninis tarnavimo laikas: po kruopštaus bandymo mechaninis veikimo laikas yra daugiau nei 10 000 kartų.

DUK

Klausimas: Ar DZ47 serijos grandinės pertraukiklius galima naudoti nuolatinės srovės sistemose?

A: Ne. DZ47 serija yra oro jungiklis, sukurtas specialiai kintamajai srovei. Kintamosios srovės (AC) charakteristika yra nulinė, o jos vidinis lanko gesinimo tinklelis efektyviai gesina lankus.

Nuolatinė srovė (DC) neturi nulio kirtimo charakteristikos. Naudojant kintamosios srovės grandinės pertraukiklį, gali atsirasti neužgestų lankų, dėl kurių gali kilti gaisras. Jei turite saulės ar akumuliatoriaus sistemos poreikių, susisiekite su mumis dėl konkrečių nuolatinės srovės grandinės pertraukiklio specifikacijų.

K: Kaip pasirinkti vieną iš trijų skirtingų išjungimo kreivių (B, C ir D)?

A: Pasirinkimas priklauso nuo jūsų apkrovos tipo:

B tipas (3–5 colių): tinka mažoms įjungimo srovės apkrovoms, pvz., grynai varžiniams šildytuvams ir kompiuterinei įrangai.

C tipas (5–10 colių): labiausiai paplitusi specifikacija, tinkanti apšvietimo įrenginiams, bendriems buitiniams prietaisams ir komerciniam elektros paskirstymui.

D tipas (10-14In): tinka įrangai su itin didele paleidimo srove, tokiai kaip maži varikliai, kompresoriai ar pramoniniai transformatoriai.

„Pugao“ turi profesionalią techninę komandą, kuri gali pateikti tikslius atrankos patarimus pagal jūsų inžinerinius brėžinius. Susisiekite su mumis, kad išsiųstumėte savo reikalavimus ir gautumėte nemokamą pasiūlymą!

Jei turite daugiau techninių klausimų, nedelsdami kreipkitės į mūsų inžinierius; mes greitai atsakysime.
