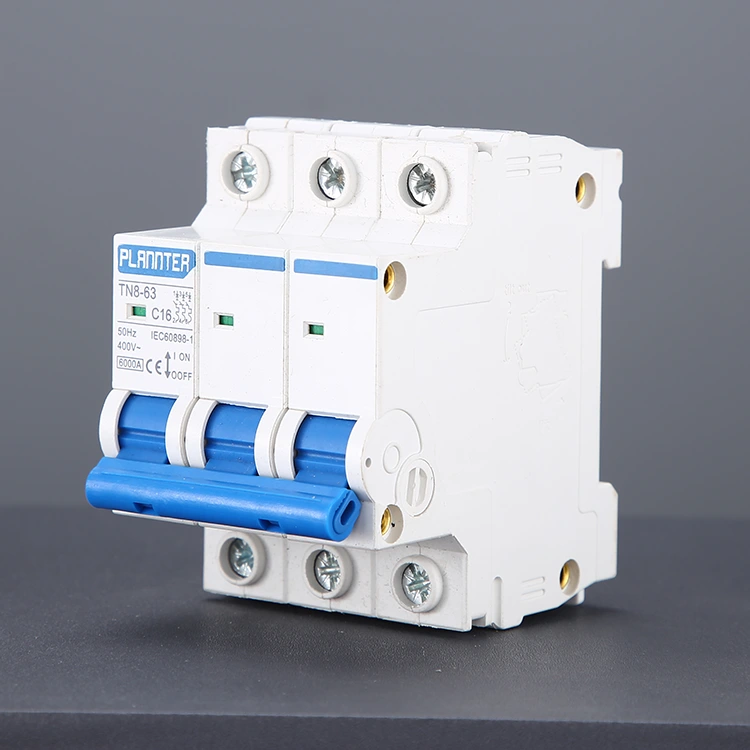

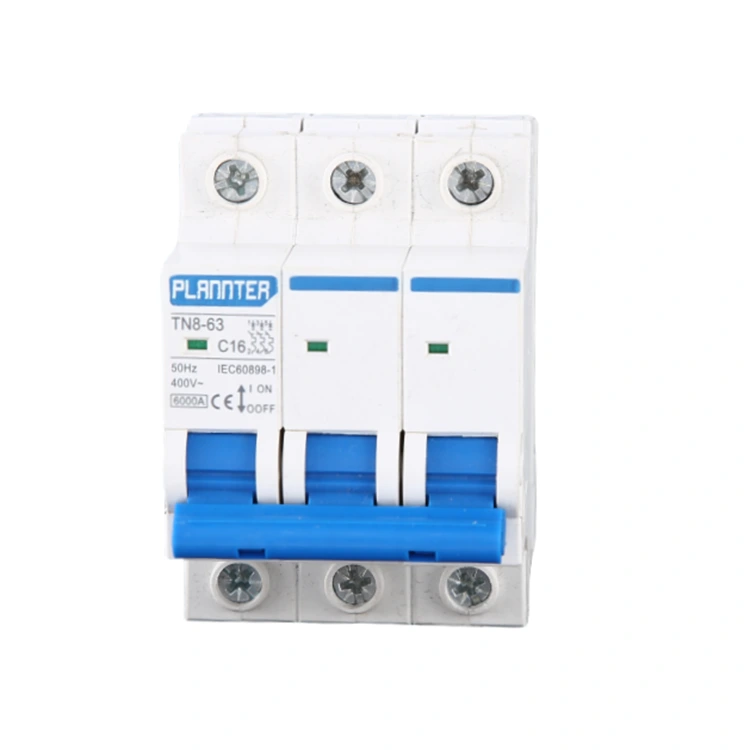

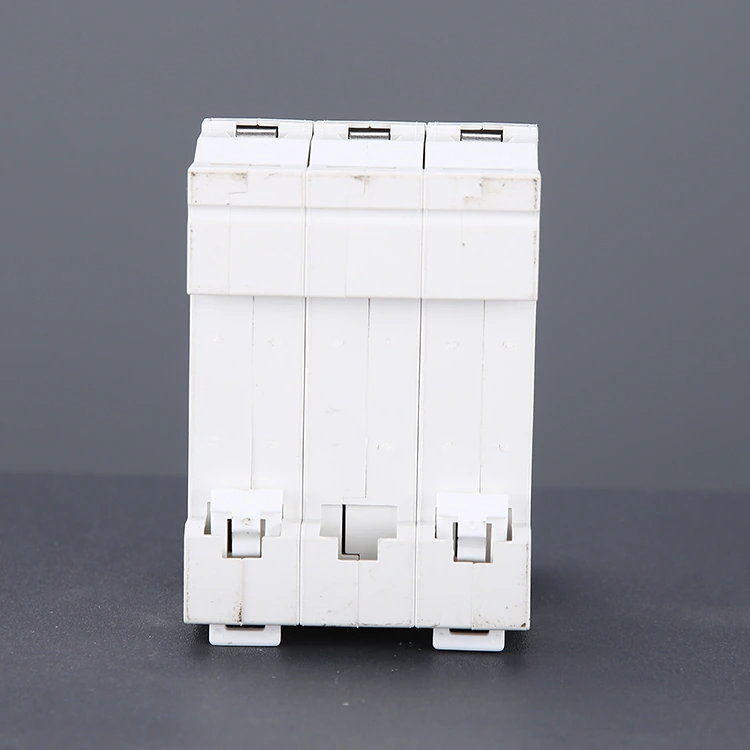

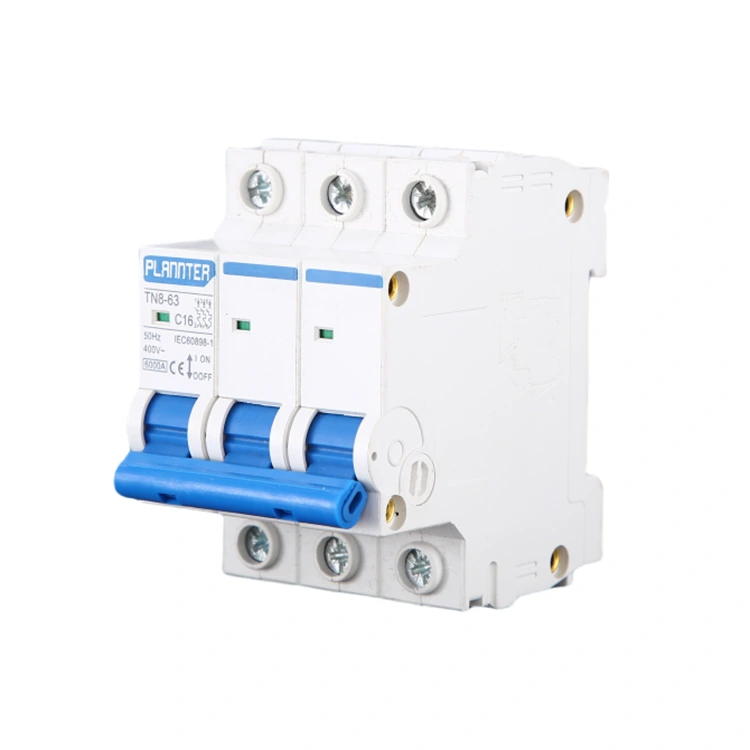

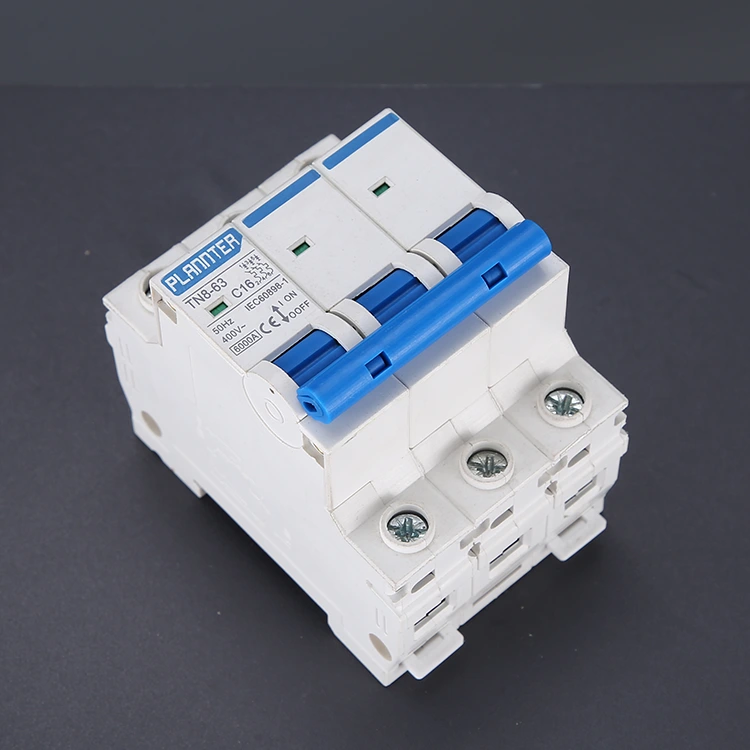

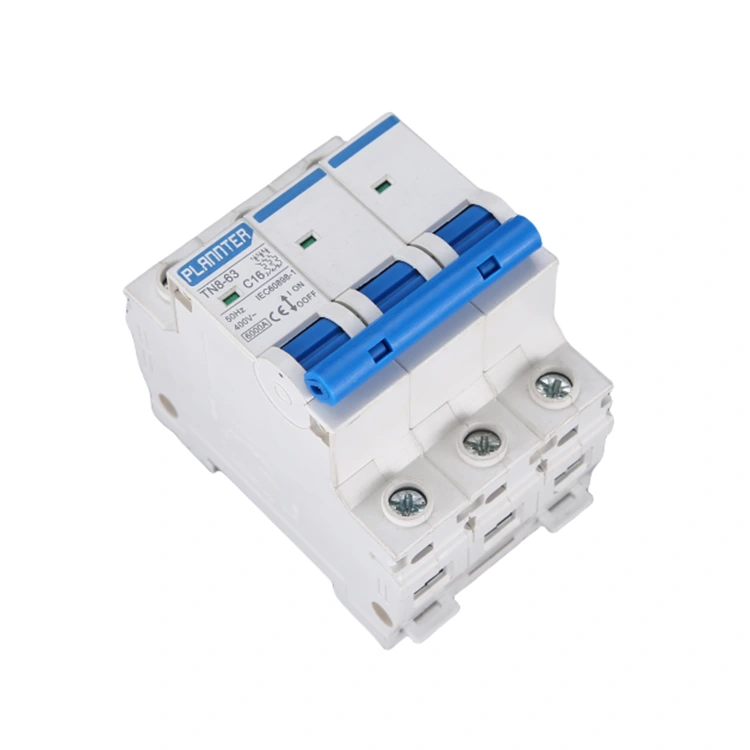

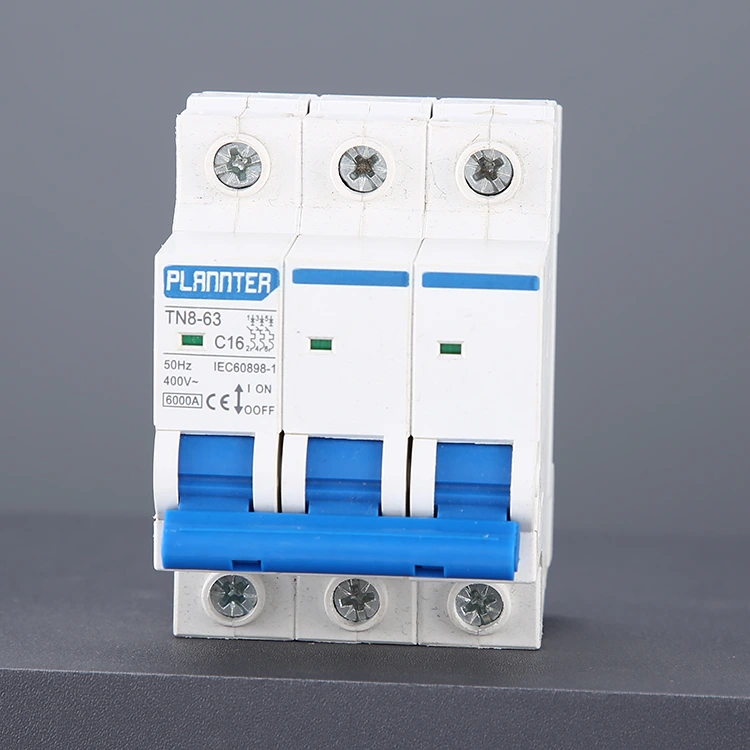

3 polių varinis miniatiūrinis grandinės pertraukiklis

PUGAO (Plannter Electric) 3 polių variniai miniatiūriniai grandinės pertraukikliai yra gražaus ir paprasto dizaino su lygiomis linijomis ir yra pagaminti iš aukštos kokybės korpuso medžiagų, turinčių gerą antipireną. Be to, kompaktiškas dizainas ir nedidelis tūris leidžia lengvai montuoti įvairiose skirstomosiose dėžėse ir valdymo spintelėse, taupant erdvę.

Pagrindiniai komponentai yra kontaktai, lanko gesinimo įtaisas, atleidimo mechanizmas ir pan. Kontaktai pagaminti iš kokybiško vario, kuris pasižymi geru laidumu ir atsparumu dilimui, mažina kontaktinį pasipriešinimą ir šilumos nuostolius. Naudojame pažangias lanko gesinimo technologijas, tokias kaip lanko gesinimo tinkleliai ir lanko gesinimo skydai, kurie gali greitai užgesinti lanką, kai grandinės pertraukiklis nutraukia grandinę, neleisdamas lankui sugadinti įrangos. Atleidimo mechanizmas yra raktas į automatinę MCB apsaugos funkciją, kai grandinė yra perkrauta, trumpasis jungimas ir kiti gedimai, atleidimo mechanizmas gali būti greitai įjungtas, kad grandinės pertraukiklis išjungtų ir nutrauktų grandinę, kad būtų apsaugota elektros įrangos ir personalo sauga.

Kodėl varis yra būtinas 3P grandinės pertraukikliams?

Daugelyje programų 3P grandinės pertraukikliai turi maitinti elektros variklius arba didelės apimties pramoninę įrangą, susijusią su didelėmis srovės apkrovomis ir ilgomis eksploatavimo laikotarpiais. Jei, siekiant sumažinti išlaidas, vidiniams laidžiams komponentams bus naudojamos tokios medžiagos kaip variu dengtas aliuminis arba net variu dengtas geležis, veikimas bus pažeistas; konkrečiau, prietaisas neturės išskirtinių pranašumų, kuriuos siūlo vien varinė konstrukcija:

1. Itin žemos temperatūros kilimas

Vario elektrinė varža yra žymiai mažesnė nei aliuminio ar geležies. Kai laidos didelės srovės, pvz., 32A arba 63A, gryno vario laidžios sudedamosios dalys sukuria daug mažiau šilumos. Taip užtikrinama, kad grandinės pertraukiklis nepatirtų nemalonaus išjungimo dėl vidinio perkaitimo, jo korpusas netaptų trapus ar per anksti nesugestų dėl ilgalaikio aukštų temperatūrų poveikio.

2. Puikus trumpojo jungimo atsparumas

Varis turi puikų mechaninį stiprumą ir šiluminį stabilumą. Įvykus trumpajam jungimui – sukuriant 6 kA arba 10 kA gedimo sroves – dėl didžiulės elektromagnetinės jėgos ir didelio elektros lanko karščio laidžios šynos nedeformuosis ar išsilydys, taip užtikrinant, kad pertraukiklis galėtų saugiai ir efektyviai nutraukti gedimo srovę.

3. Puikus laidų našumas

Varinių laidų gnybtai turi puikų ryšį su kabeliais (kurie paprastai taip pat yra pagaminti iš varinės vielos), todėl kontaktinė varža yra mažesnė. Be to, varis yra labai atsparus oksidacijai, todėl laidų jungčių vietose neleidžiama perkaisti ir nesudegti.

Pagrindiniai parametrai

Nominali įtampa: Nominali įtampa yra AC400V, kuri gali stabiliai veikti be nelaimingų atsitikimų esant 400V kintamosios srovės įtampos aplinkai ir tinkama naudoti žemos įtampos elektros paskirstymo sistemose, tokiose kaip pramonės įmonės, komerciniai pastatai, gyvenamieji namai ir kitose vietose.

Šilti patarimai: renkantis grandinės pertraukiklius, vardinė įtampa turi atitikti tikrąją grandinės įtampą, nes priešingu atveju grandinės pertraukiklis gali netinkamai veikti ir netgi sukelti saugos nelaimingus atsitikimus.

Nominali srovė: Nominali srovė svyruoja nuo 6A iki 63A, kuri gali patenkinti skirtingų apkrovos srovių poreikius.

Trumpojo jungimo pertraukimo geba: Modelis T8-3P Pugao 3 polių varinis miniatiūrinis grandinės pertraukiklis palaiko iki 6kA trumpojo jungimo pertraukiklį. Pasižymi stipria trumpojo jungimo pertraukimo galia, kuri gali greitai nutraukti srovę esant trumpojo jungimo gedimams, efektyviai apsaugo elektros įrangos ir visos elektros sistemos saugumą.

Mūsų gamybos standartai

Kaip tiesioginis gamintojas, PUGAO (Plannter Electric) yra įsipareigojęs naudoti aukštos kokybės varinius komponentus visuose mūsų aukštos specifikacijos 3 polių grandinės pertraukikliuose. Galite drąsiai tęsti masinį pirkimą arba tiesiogiai susisiekti su mumis, kad susitartume dėl konkrečių pritaikymų pagal jūsų projekto reikalavimus.

Visiškai automatizuota taškinio suvirinimo technologija: Naudojame visiškai automatizuotą įrangą, kuri atlieka didelio tikslumo varinių kontaktų suvirinimą su šynomis, užtikrinant, kad elektros varža prijungimo taškuose būtų praktiškai lygi nuliui.

T2 klasės elektrolitinis varis: Mes išskirtinai renkamės labai gryną elektrolitinį varį, griežtai atsisakydami naudoti perdirbtą ar nešvarų varį, todėl garantuojame, kad mūsų gaminiai iš tikrųjų išliks 6 kA.

Stori pasidabruoti kontaktai: Varinių srovę nešančių komponentų kontaktiniuose paviršiuose įdedame papildomus sidabro lydinio kontaktus, kad būtų išvengta lanko erozijos – varinės medžiagos nudegimo, kurį sukelia elektros lankai, susidarantys grandinės pertraukimo metu.

Kur tinkamas naudoti 3 polių varinis miniatiūrinis grandinės pertraukiklis?
