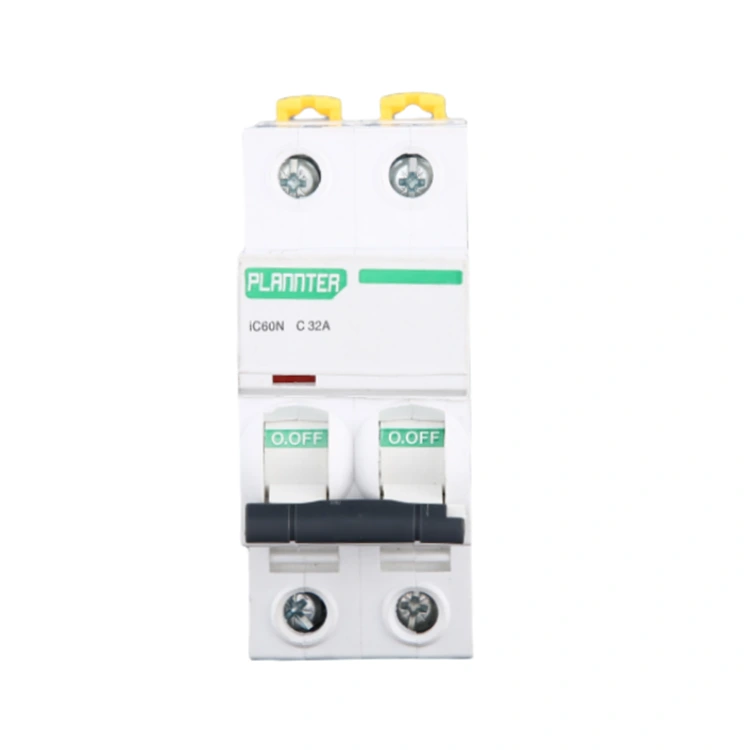

DIN ant bėgio montuojamas miniatiūrinis grandinės pertraukiklis

Skirtingai nuo vieno poliaus grandinės pertraukiklio (1P), kuris atjungia tik priešgaisrinį laidą, 2 polių DIN ant bėgio montuojamas miniatiūrinis grandinės pertraukiklis sinchroniškai atjungs gaisro laidą ir nulinį laidą, kai suveikia, išvengiant elektros smūgio pavojaus dėl nulinio laido elektrifikacijos, o tai yra didesnis saugos koeficientas. Todėl jis ypač tinka toms programoms, kurioms reikalinga visiška apsauga nuo elektros energijos tiekimo sutrikimo, pavyzdžiui, buitiniams oro kondicionieriams, vandens šildytuvams, skirstomųjų pagrindinių jungiklių, mažos galios įrangos ir pan.

Kodėl DIN bėgių dizainas yra pramonės standartas?

1. Moduliškumas ir lankstumas

Panašiai kaip statant iš blokų, ant bėgio galite montuoti kelis grandinės pertraukiklius, liekamosios srovės įtaisus, kontaktorius ar reles.

Jei grandinei reikia papildomos šakos, jums tiesiog reikia įstatyti naują pertraukiklį į laisvą vietą ant bėgio, nekeičiant visos skirstomosios plokštės.

2. Išskirtinis montavimo efektyvumas

Elektrikams ant DIN bėgio montuojamo miniatiūrinio grandinės pertraukiklio montavimas užtrunka vos kelias sekundes. Palyginti su tradiciniais varžtais pritvirtintais būdais, montavimo laikas sutrumpėja daugiau nei 80%.

3. Standartizavimas ir pakeičiamumas

Laikydamiesi IEC 60898 standarto, PUGAO grandinės pertraukikliai yra visiškai suderinami su tokiais prekių ženklais kaip ABB, Schneider Electric ir Siemens. Jei reikia pakeisti esamą įrangą, mūsų produktai yra tiesioginiai pakaitalai.

4. Šilumos išsklaidymas ir priežiūra

Bėgių montavimas pakabina grandinės pertraukiklius, sukuriant oro cirkuliacijos tarpą už jų, kuris palengvina efektyvų šilumos išsklaidymą.

Norėdami atlikti techninę priežiūrą, jums tiesiog reikia nuimti konkretų įrenginį nuo bėgio, todėl nebereikės ardyti viso spintos korpuso.

Montavimas ant DIN bėgio ir fiksuoto montavimo: koks skirtumas?

Bėgio montavimo pasirinkimo scenarijai: Bėgio montavimas yra tinkamiausias pasirinkimas daugiau nei 90 % automatinių jungiklių.

● Standartinės paskirstymo dėžutės arba spintelės

● Situacijos, kai reikia įdiegti paketą (inžineriniai projektai)

● Atvejai, kai ateityje gali prireikti priežiūros ar išplėtimo

● Gyvenamosios, komercinės ir daugumos pramoninių elektros energijos paskirstymo sistemos

Funkcija

Apsauga nuo perkrovos: Kai apkrovos srovė ilgą laiką viršija vardinę vertę, MCB viduje esantis bimetalas yra sulenktas karščio, suaktyvindamas mechaninį mechanizmą ir nutraukdamas grandinę, neleisdamas linijai perkaisti ir sukelti gaisrą.

Apsauga nuo trumpojo jungimo: Kai linijoje įvyksta trumpasis jungimas ir srovė akimirksniu pakyla, elektromagnetinis smogtuvas greitai sukuria stiprią magnetinę jėgą ir stumia sujungimo mechanizmą, kad atjungtų kontaktus, realizuodamas milisekundės išjungimą.

Visiška izoliacija: Techninės priežiūros ar kapitalinio remonto metu rankinis grandinės pertraukiklio valdymas gali vienu metu atjungti priešgaisrinę liniją ir nulinę liniją, taip užtikrinant, kad įranga nebūtų elektrifikuota, ir užtikrinant operatorių saugumą.

Dvigubas stebėjimas: Šis ant DIN bėgio montuojamas miniatiūrinis grandinės pertraukiklis gali stebėti esamą priešgaisrinės linijos ir nulinės linijos būseną realiuoju laiku ir nedelsiant atlikti apsaugos veiksmą, kai bet kurioje linijoje atsiranda kokių nors sutrikimų.

Kaip tinkamai sumontuoti ant DIN bėgio montuojamą grandinės pertraukiklį?

Kartu su gaminio pristatymu PUGAO pateikia išsamų montavimo ir priežiūros vadovą; Jei iškiltų kokių nors problemų, nedvejodami susisiekite su mūsų techninės pagalbos komanda po pardavimo. Kadangi DIN bėgelio konstrukcija supaprastina montavimo procesą, mes taip pat galime pasiūlyti rekomendacijas, pagrįstas standartine montavimo praktika.

1 veiksmas: atjunkite maitinimo šaltinį

Prieš atliekant bet kokias operacijas, būtina atjungti pagrindinį skirstomosios dėžutės maitinimą. Norėdami patikrinti įeinančius gnybtus, naudokite multimetrą arba įtampos testerį; tęsti darbą tik įsitikinus, kad nėra įtampos. Rekomenduojame mūvėti izoliuotas pirštines ir apsauginius akinius.

2 veiksmas: patikrinkite diegimo aplinką

Patikrinkite, ar paskirstymo dėžutėje yra sumontuotas standartinis 35 mm DIN bėgis. Įsitikinkite, kad yra pakankamai laisvos vietos, kad būtų lengviau išsklaidyti šilumą ir ateityje atlikti techninę priežiūrą, ir įsitikinkite, kad bėgis yra tvirtai pritvirtintas be jokio laisvumo.

3 veiksmas: pritvirtinkite grandinės pertraukiklį ant bėgio

Sulygiuokite viršutinį grandinės pertraukiklio spaustuką su DIN bėgeliu, tada spauskite žemyn, kol apatinis spaustukas automatiškai užsifiksuos. Prietaisas turi būti tvirtai pritvirtintas ir be jokių svyravimo.

Modulinė konstrukcija leidžia greta sumontuoti kelis grandinės pertraukiklius.

4 veiksmas: prijunkite maitinimo ir apkrovos linijas

Standartinė laidų konfigūracija apima maitinimo įvesties prijungimą prie viršutinių gnybtų ir apkrovos išėjimą prie apatinių gnybtų. Naudokite laidus, atitinkančius nurodytą srovę (pvz., 32A pertraukikliui rekomenduojamas laido skerspjūvis ≥4 mm²). Tvirtai priveržkite gnybtų varžtus, kad išvengtumėte laisvų jungčių ar perkaitimo.

5 veiksmas: patikrinkite laidų ir diegimo būseną

Įsitikinkite, kad visos laidų jungtys yra saugios ir nėra atvirų laidų. Patikrinkite poliškumą ir fazių seką – tai ypač svarbu trifazėms sistemoms. Įsitikinkite, kad grandinės pertraukiklio jungiklis yra "OFF" (atjungtas) padėtyje.

6 veiksmas: įjungimo bandymas

Atkūrę pagrindinį maitinimo šaltinį, perjunkite grandinės pertraukiklį į "ON" padėtį, kad patikrintumėte, ar veikia tinkamai. Patikrinkite, ar nėra neįprastų garsų, perkaitimo požymių ar netikėto užblokavimo.

DUK

1. Ar esate prekybos įmonė ar gamintojas?

Esame profesionali gamykla, turinti 10 metų DIN bėgių montavimo miniatiūrinio grandinės pertraukiklio gamybos patirtį.

2. Ar sutinkate su pritaikyta paslauga?

Mes teikiame OEM / ODM paslaugą, galime atspausdinti jūsų prekės ženklo logotipą ant gaminių. Profesionali techninė ir pasiūlymų komanda gali pateikti patenkinamus sprendimus pagal jūsų brėžinius ir parametrų reikalavimus.
