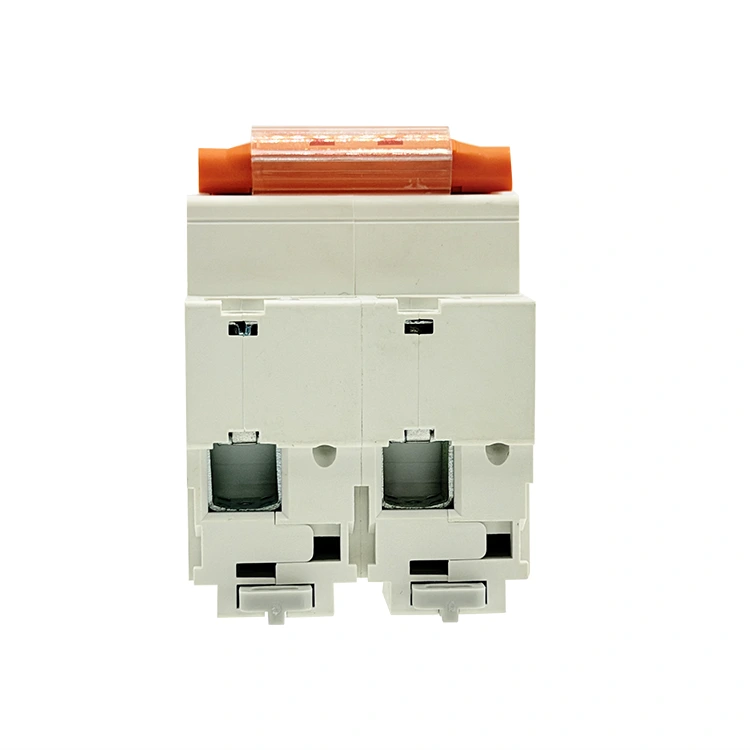

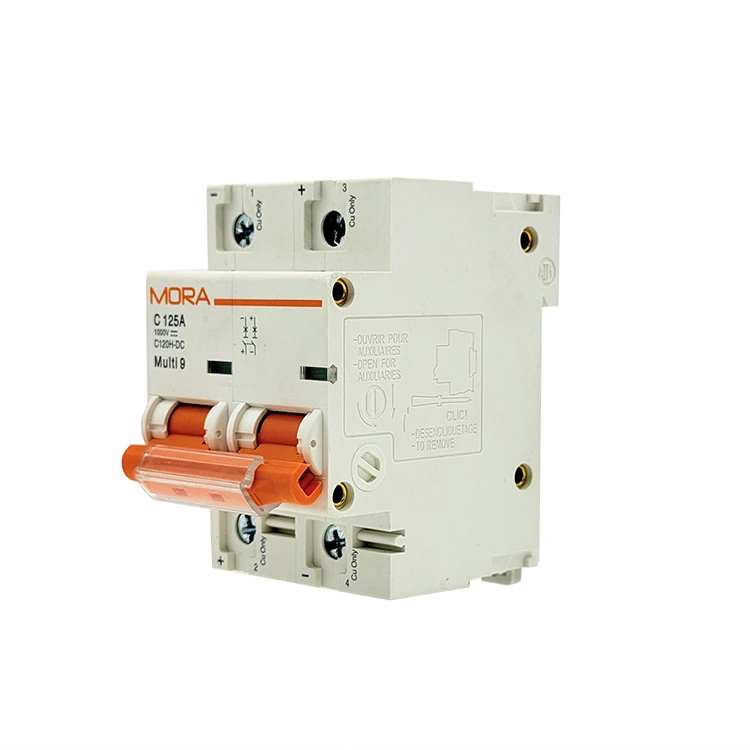

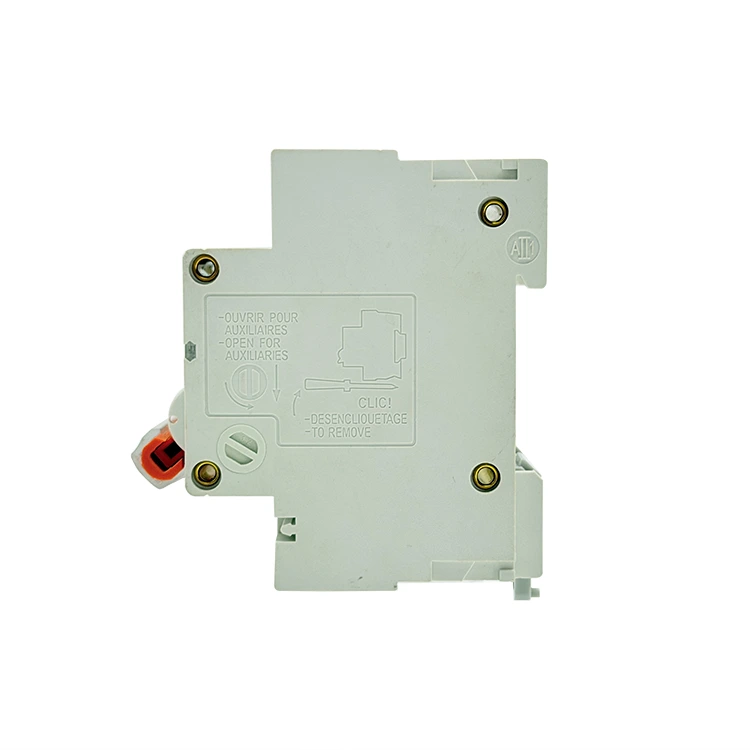

NC serijos 2P DC miniatiūrinis grandinės pertraukiklis

Kaip pažangi NC serijos 2P DC miniatiūrinių grandinės pertraukiklių gamykla, įsikūrusi Kinijoje, PUGAO (Mora) gamina didelio našumo dviejų polių apsauginius jungiklius, pasižyminčius padidinta pertraukimo galia ir supaprastintu moduliniu rėmu. Kiekviename įrenginyje naudojamas automatinis taškinis suvirinimas ir optimizuoti dvigubi nuolatinio magneto lankiniai bėgiai, siekiant apsaugoti svarbią telekomunikacijų, energijos kaupimo ir komercinę saulės infrastruktūrą.

Kuo NC serija skiriasi nuo standartinių nuolatinės srovės pertraukiklių?

Pramoniniai nuolatinės srovės tinklai sparčiai vystosi, pereinant prie didesnio energijos tankio ir griežtesnių spintelių konfigūracijų. Nors tradiciniai gyvenamosios paskirties pertraukikliai sumažina šilumos išsklaidymą, NC serijos 2P DC miniatiūrinis grandinės pertraukiklis turi pertvarkytą vidinę struktūrinę architektūrą, specialiai sukurtą didelio patikimumo komercinėms operacijoms.

Integruodama dviejų polių fizinę izoliaciją į erdvę taupančią modulinę važiuoklę, NC serija sumažina priekinės plokštės nekilnojamąjį turtą skirstomųjų plokščių viduje ir padidina vidinius valkšnumo atstumus – trumpiausią kelią palei izoliacinės medžiagos paviršių tarp dviejų laidžių dalių – kad būtų išvengta lokalizuotų sekimo gedimų.

Didelio tankio saulės kolektoriaus stebulės

Šiuolaikinės saulės energijos sąrankos reikalauja kompaktiškų komponentų, kad tilptų daugiau stygų įvesties į mažesnius lauko korpusus. NC serija leidžia švariai sujungti masyvus vienas šalia kito, valdant tiek teigiamus, tiek neigiamus 600 V nuolatinės srovės grandinės grįžtamuosius bėgius kompaktiškame korpuso profilyje, neprarandant ventiliacijos šonuose.

Centralizuoti telekomunikacijų baterijų bankai

Ryšių sistemoms veikiant su stabilizuotomis žemos ir vidutinės įtampos atsarginėmis baterijomis, labai svarbu pašalinti gedimą nenumetant viso stovo. Šis miniatiūrinis grandinės pertraukiklis užtikrina nepriklausomą atšakos grandinės apsaugą, akimirksniu atskirdamas atskiras akumuliatoriaus stygas arba įkrovimo modulius, o gretimose operacijose išlieka įtampa.

Medžiagos specifikacijos

Ši inžinerinė matrica atspindi pradinius veikimo parametrus, patikrintus mūsų automatizuotose gamyklos bandymų linijose:

Kaip NC serija pasiekia 10 kA pertraukimo galią?

1. Dviejų jėgų magnetinio išpūtimo kanalai

Esant aukštesnei įtampai iki 600 V nuolatinės srovės, elektros lanko traukimas gali lengvai virsti nuolatiniu lanko plazmos įvykiu, kuris visiškai ištirpdo standartinius grandinės pertraukiklio kontaktus. NC serijos 2P DC miniatiūrinis grandinės pertraukiklis su tuo kovoja naudodamas dvigubus didelio stiprumo nuolatinius magnetus, įtaisytus abiejose kiekvieno kontaktinio kelio pusėse. Kai kontaktai atsiskiria, šie magnetai sukuria kryptinį magnetinį lauką, kuris akimirksniu ištempia lanką, nustumdamas jį nuo sidabrinių trinkelių ir įpučiamas į tvirtą 11 plokščių plieninį lankinį lataką, kuriame jis padalijamas ir atšaldomas per 4,5 milisekundės.

2. Greitaeigis mechaninis skersinis sujungimas

Teigiamų ir neigiamų bėgių padalijimas į du skirtingus polius reiškia, kad abu keliai turi atsidaryti lygiai tuo pačiu metu. NC serijoje naudojama vidinė kryžminio sujungimo išjungimo juosta, kuri užrakina abu mechaninius mechanizmus. Jei teigiamojoje pusėje atsiranda viršsrovės gedimas, vidinė juosta lygiai tą pačią akimirką mechaniškai išjungia neigiamą polių, užtikrindama visišką galvaninę izoliaciją ir užkirsdama kelią pavojingam įtampos atgaliniam padavimui.

3. Automatizuotas lazerinis taškinis suvirinimas ir kalibravimas

Rankinis komponentų surinkimas sukelia konstrukcinius pokyčius, dėl kurių gali atsirasti netolygus vidinis pasipriešinimas tarp dviejų polių. PUGAO (Mora) pašalina šį žmogaus kintamąjį, gamindama NC seriją visiškai automatizuotoje mikro pertraukiklio gamybos linijoje. Pažangūs lazerinio taškinio suvirinimo aparatai užfiksuoja varinius šuntus, bimetalus ir magnetines rites tiksliai geometrinėje išlygiavime, užtikrindami subalansuotą vidinę varžą ir suderintas išjungimo kreives kiekvienoje gamybos partijoje.

Lauko diegimo protokolas

1. Patikrinkite nulinę įtampą:Išjunkite kilpą. Atidarykite visus prieš srovę nukreiptus saulės energijos atjungimo jungiklius arba akumuliatoriaus izoliavimo jungtis. Naudokite skaitmeninį multimetrą, kad patikrintumėte tiek teigiamus, tiek neigiamus įeinančius laidus, patvirtindami, kad yra 0 V, prieš įkišdami laidus į terminalų prievadus.

2. Užfiksuokite ant DIN bėgio:Bėgio tvirtinimas. Užkabinkite viršutinį galinį NC serijos rėmo laikiklį ant standartinio 35 mm DIN bėgelio. Tvirtai spauskite apatinį korpuso kraštą, kol spyruoklinis plastikinis slankiklis tvirtai užsifiksuos prie bėgelio.

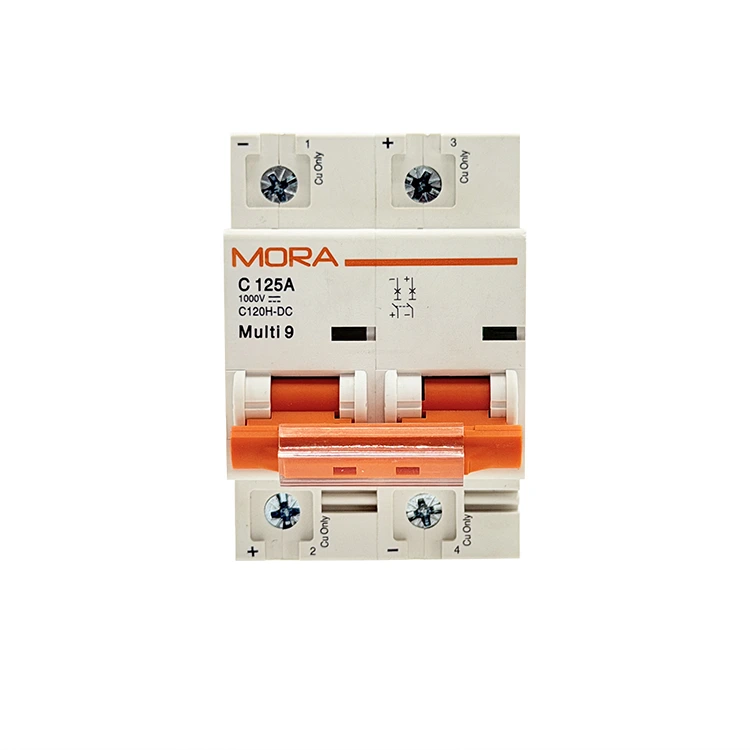

3. Sulygiuokite poliškumo žymeklius:Poliškumo rungtynės. Patikrinkite (+) ir (-) simbolius, užspaustus NC serijos 2P DC miniatiūrinio grandinės pertraukiklio priekyje. Prijunkite įeinantį teigiamą kabelį prie 1 poliaus viršaus (pažymėtas teigiamas), o įeinantį neigiamą kabelį - prie 2 poliaus viršaus (pažymėtas neigiamas). Įspėjimas: Apversdami šį išdėstymą, vidiniai magnetai negalės įstumti lanko į aušinimo latakus.

4. Sukimo momento gnybtų varžtai:Saugus ryšys. Įkiškite švariai nuimtas varinės vielos šerdis į dantytus tunelio spaustukus. Kalibruoto sukimo momento atsuktuvu priveržkite gnybtų varžtus 2,0–2,5 Nm. Atsipalaidavusios gnybtų jungtys generuoja vietinę šilumą, dėl kurios per anksti įvyksta terminis išjungimas.

Programos DUK

Kuo NC serijos 10 kA pertraukimo galia yra saugesnė nei standartinės 6 kA alternatyvos akumuliatorių sistemoms?

Tiesioginio gedimo metu baterijų bankai gali perduoti didžiules trumpojo jungimo sroves per milisekundes. Jei gedimo energija viršija mechanines ribas, jungiklis, kurio vardinė galia yra tik 6 kA, gali patirti kontaktinį suvirinimą arba korpuso plyšimą. Atnaujintas 10 kA NC serijos 2P DC miniatiūrinis grandinės pertraukiklis užtikrina, kad jis gali saugiai pašalinti šiuos rimtus, daug energijos naudojančius akumuliatoriaus trumpuosius jungimus, nesugadindamas pertraukiklio korpuso ir nepažeisdamas netoliese esančių komponentų.

Ar NC serijos 2P pertraukiklį galima prijungti prie nuoseklios kilpos, kad būtų galima valdyti didesnę nuolatinės srovės įtampą?

Taip. Jei jūsų sistemos įtampa viršija vieno poliaus vardinę įtampą, teigiamą laidininką galite paleisti per abu polius nuosekliai (įeidami į 1 poliaus viršų, peršokdami iš 1 poliaus apačios į 2 poliaus viršų ir išeidami iš 2 poliaus apačios). Tai padalija bendrą įtampą į dvi atskiras lanko kameras, todėl pertraukiklis gali saugiai valdyti didesnę bendrą įtampą.

Kaip projektuotojai turėtų atsižvelgti į didelę aplinkos šilumą sandariose lauko aptvarose?

Vidinės bimetalinės juostelės sukalibruotos pagal gamyklos standartinę bazinę 30°C temperatūrą. Montuojant neventiliuojamoje lauko kombinuotojo dėžėje, kur aplinkos šiluma ir tiesioginiai saulės spinduliai sukelia vidinę temperatūrą iki 55°C, bimetaliniai elementai iš anksto išsiplečia. Tai sumažina tikrąjį šiluminio išjungimo tašką iki maždaug 83% iki 85% vardinės srovės. Kad būtų išvengta nemalonaus išjungimo, inžinieriai turėtų arba integruoti pasyvias aušinimo žaliuzes, arba padidinti pertraukiklio vertę, taikydami standartines terminio sumažinimo lenteles.
