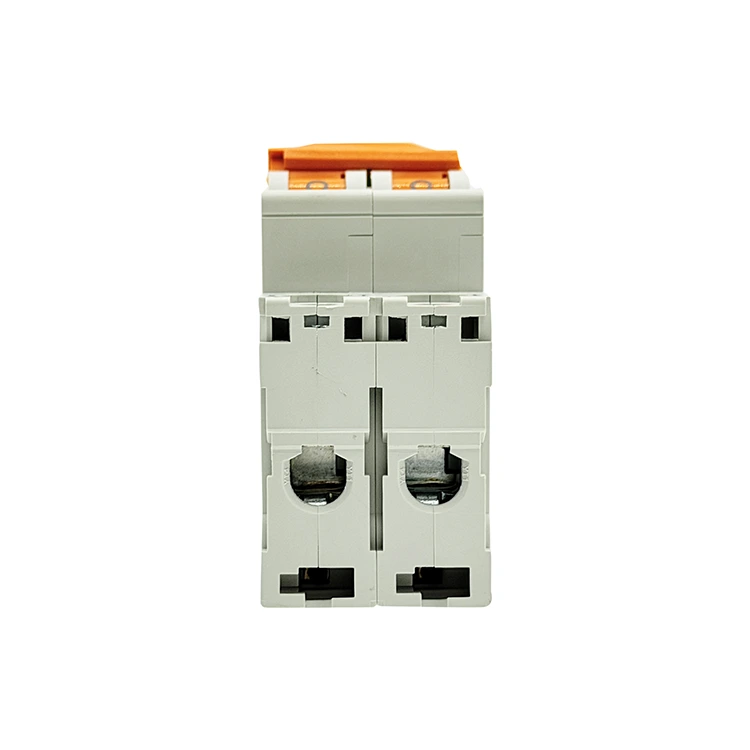

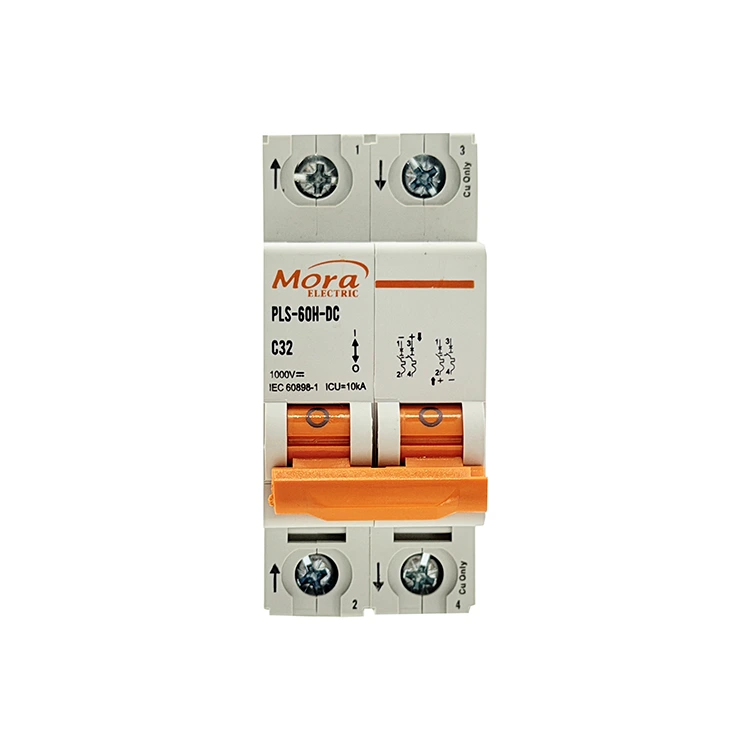

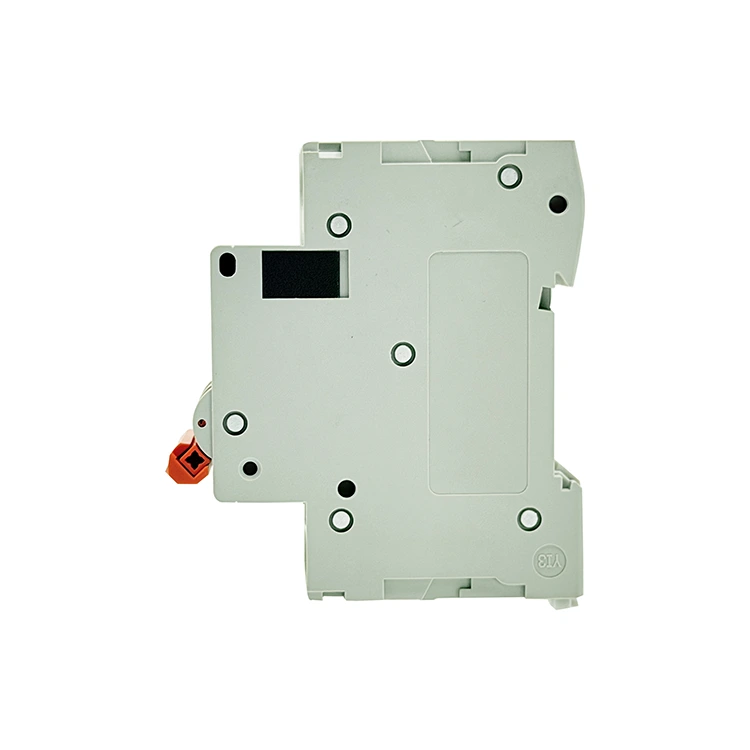

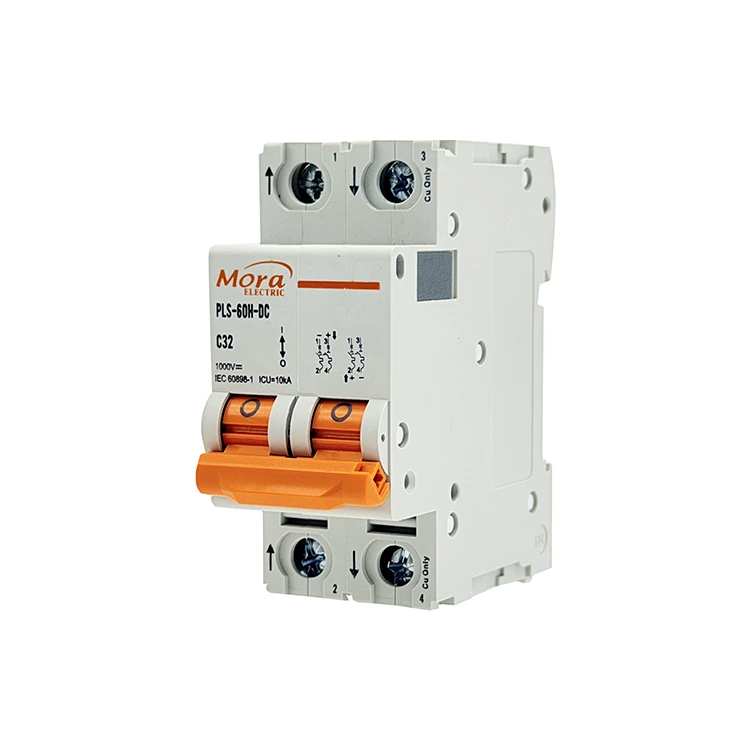

C65 2 polių nuolatinės srovės grandinės pertraukiklis

Kaip patikima C65 2 polių nuolatinės srovės grandinės pertraukiklių gamykla, įsikūrusi Kinijoje, PUGAO (Mora) gamina kelių polių žemos įtampos jungiklius, skirtus vienu metu nutraukti ir teigiamas, ir neigiamas linijas; Šis 2P terminis magnetinis pertraukiklis remiasi automatizuotu taškiniu suvirinimu ir didelės talpos dvigubo magnetinio lanko kameromis, kad patenkintų sudėtingus telekomunikacijų ir fotovoltinės energijos poreikius.

Techninis apibrėžimas

C65 2 polių nuolatinės srovės grandinės pertraukiklis yra integruotas elektromechaninis saugos įtaisas, skirtas valdyti ir nutraukti aukštesnės įtampos nuolatinės srovės (DC) kilpas iki 500 V. Nors vieno poliaus alternatyvos nutraukia tik vieną linijos pusę, 2 polių konfigūracija vienu metu tvarko ir teigiamus, ir neigiamus laidininkus. Šis dviejų linijų pertraukimas užtikrina visišką galvaninę izoliaciją ir yra labai svarbus neįžemintam plūduriuojančiam tinklui.

Mūsų 2P miniatiūrinis grandinės pertraukiklis sujungia du nepriklausomus polius su vidiniu bendro išjungimo mechanizmu. Jei kuris nors polius aptinka gedimą, abi linijos atsidaro akimirksniu, neleidžiant įtampai tiekti atgal per likusį laidininką.

500 V plaukiojantys saulės PV matricos

Saulės blokuose, kur sistemos įtampa padidinama siekiant maksimaliai padidinti keitiklio efektyvumą, neigiamos linijos įžeminimas dažnai yra nepraktiškas. C65 2 polių nuolatinės srovės grandinės pertraukiklis yra prijungtas prie teigiamų ir neigiamų PV eilutės išėjimų. Atskirdamas abu poliškumus, jis visiškai pašalina galimą smūgio į žemę pavojų dienos priežiūros kilpų metu.

Didelės talpos baterijų energijos kaupimo sistemos

Pramoniniai akumuliatorių bankai ir saulės energijos saugyklos be tinklo dažnai veikia nuo 120 V iki 400 V nuolatinės srovės. Vienpolis įrenginys negali saugiai pašalinti dvigubo įžeminimo gedimo šiose grandinėse. Šios 2 polių sistemos įdiegimas užtikrina, kad trumpieji jungimai bet kurioje akumuliatoriaus korpuso vietoje sukeltų švarų ir visapusišką išjungimą.

Elektrinių transporto priemonių greitojo įkrovimo infrastruktūra

Komercinėse greitojo įkrovimo stotyse naudojami aukštos įtampos nuolatinės srovės keliai energijai perduoti į transporto priemonių akumuliatorius. Šis grandinės pertraukiklis veikia kaip vietinės izoliacijos kontrolinis taškas tarp vidinio lygintuvo antrinės grandinės ir pirminio dozavimo laido, suteikdamas techninės priežiūros specialistams mechaninį būdą iš karto atjungti visas maitinimo linijas.

Techninės specifikacijos

Toliau išvardytos eksploatacinių savybių ribos ir žaliavos yra patikrintos naudojant automatinius testavimo darbastalius mūsų gamybos aukšte:

Techniniai C65 2 polių nuolatinės srovės grandinės pertraukiklio pranašumai

1. Dviejų polių sinchroninė jungtis

Kai ant vieno bėgio įvyksta aukštos įtampos trumpasis jungimas, asimetrinis įtampos šuolis gali sugadinti jūsų keitiklius arba duomenų serverius. Mūsų C65 2 polių nuolatinės srovės grandinės pertraukiklis turi vidinę mechaninę išjungimo juostą, jungiančią abu vidinius polius. Net jei trumpasis jungimas įvyksta tik ant teigiamo bėgio, vidinė jungtis mechaniškai priverčia abu polius atsidaryti per 5 milisekundes, pašalinant galimo pavojaus vektorius iš visos antrinės grandinės.

2. Serija prijungtas nuolatinio magneto lanko gesinimas

Didesnė nuolatinė įtampa sukuria ilgesnius ir intensyvesnius elektros lankus, kai kontaktai atsiskiria. Kad tai būtų išvengta, mūsų 2P pertraukiklis nukreipia srovės kelią per dvi skirtingas lanko kameras nuosekliai. Kiekvienoje kameroje yra įmontuoti nuolatiniai magnetai, kurie naudoja elektromagnetinę jėgą, kad ištemptų lanką ir įstumtų jį į dvi atskiras 9 plokščių plienines aušinimo groteles. Šis dviejų kamerų dizainas padalija lanko įtampą ir užgesina 500 V nuolatinės srovės energiją greičiau nei vieno poliaus išdėstymas.

3. Automatizuota gamyba ir nuoseklus kalibravimas

Dėl vidinio surinkimo skirtumų kelionės metu vienas polius gali atsilikti nuo kito, todėl gali atsirasti trumpalaikis linijos disbalansas. PUGAO (Mora) pašalina šį žmogaus kintamąjį, naudodama visiškai automatizuotą mūsų miniatiūrinių grandinės pertraukiklių gamybos liniją. Perforavimą, taškinį suvirinimą ir vidinių komponentų išdėstymą valdo automatizuotos mašinos, užtikrinančios identišką vidinę varžą ir sinchroninį mechaninį laiką abiejuose poliuose.

Įprasti diagnostikos lauko sprendimai

• Pertraukiklis iš karto suveikia, kai įjungiamas į „ON“ padėtį Pagrindinė priežastis: tarp teigiamų ir neigiamų paskirstymo laidų yra tiesioginis trumpasis trumpasis arba neįžemintoje sistemoje įvyko įžeminimo gedimas. Sprendimas: izoliuokite pertraukiklį. Naudokite izoliacijos varžos testerį (megohmetrą) ant pasroviui esančios laidų grandinės, kad surastumėte trumpuosius laidininkus arba nutrūkusius izoliacinius apvalkalus. Įsitikinkite, kad bendra nuolatinė srovė neviršija vardinės vertės.

• Viename terminalo prievade atsiranda vietinis tirpimas arba apdegimas Pagrindinė priežastis: montavimo metu gnybtų varžtas nebuvo priveržtas iki rekomenduojamo sukimo momento arba dėl nesutampančių vielos dydžių varinės gijos susisuko. Sprendimas: nupjaukite apanglėjusius arba oksiduotus kabelio galus. Iš naujo nuimkite izoliaciją, švarią vielos šerdį iki galo įkiškite į tunelio tipo gnybtų spaustuką ir kalibruotu įrankiu prisukite varžtą iki 2,5 Nm.

Techniniai DUK

Kodėl 500 V nuolatinės srovės sistemoje turi būti naudojamas 2 polių pertraukiklis, o ne du vieno poliaus pertraukikliai vienas šalia kito?

Nepriklausomiems vieno poliaus pertraukikliams trūksta vidinės mechaninės jungties. Jei įvyksta gedimas, vienas išjungiklis gali atsidaryti milisekundės dalimi anksčiau nei kitas, arba vienas gali nesuveikti visiškai. Dėl to priešingas bėgis visiškai įjungiamas ir į sistemą tiekiama atgalinė įtampa, o tai kelia pavojų aptarnaujančiam personalui ir sugadinama įranga.

Kas atsitinka dvigubo lanko kamerose, jei įeinančios teigiamos ir neigiamos linijos yra sujungtos?

Kryžminiai laidai keičia srovės kilpos kryptį per vidinius komponentus. Kai kontaktai nutrūksta, vidiniai nuolatiniai magnetai trauks elektros lanką žemyn link mechaninių fiksavimo mechanizmų, o ne stums aukštyn į plienines aušinimo groteles. Įstrigęs lankas greitai išlydys vidinius komponentus ir PA66 išorinį korpusą.

Kaip didelė aplinkos šiluma lauko saulės kolektoriaus gaubtuose veikia šio 2 polių įrenginio veikimą?

Mūsų bimetaliniai šiluminės perkrovos elementai sukalibruoti pagal standartinę 30°C bazinę liniją. Jei dėl prastos dėžutės ventiliacijos kartu su aplinkos šiluma vidinė temperatūra pakyla iki 55 °C, C65 2 polių nuolatinės srovės grandinės pertraukiklio viduje esantys vidiniai elementai išsiplečia anksčiau nei numatyta. Tai sumažina efektyviosios šiluminės išjungimo slenkstį iki maždaug 83 % vardinės vardinės vertės, o tai reikalauja aktyvaus vėdinimo arba tikslinės apkrovos sumažinimo.
