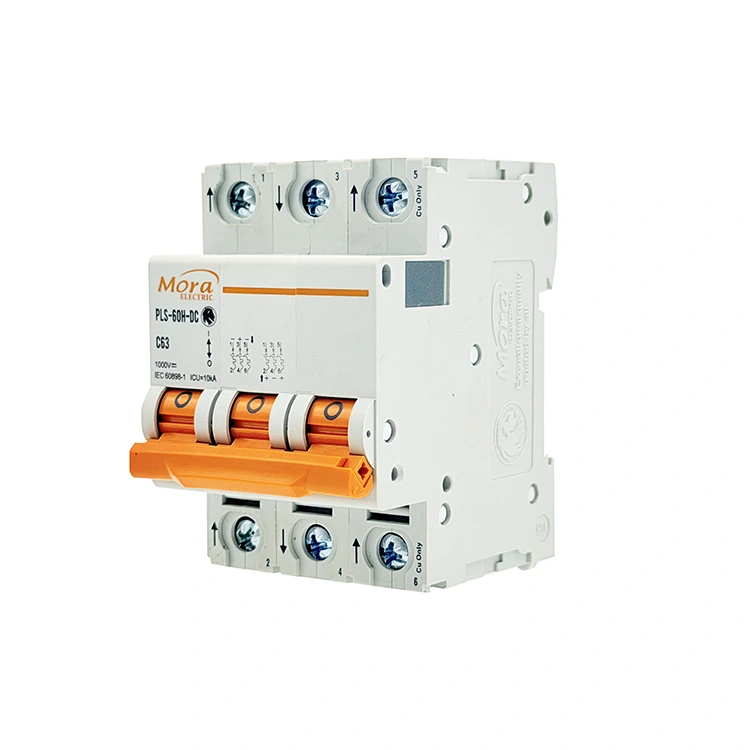

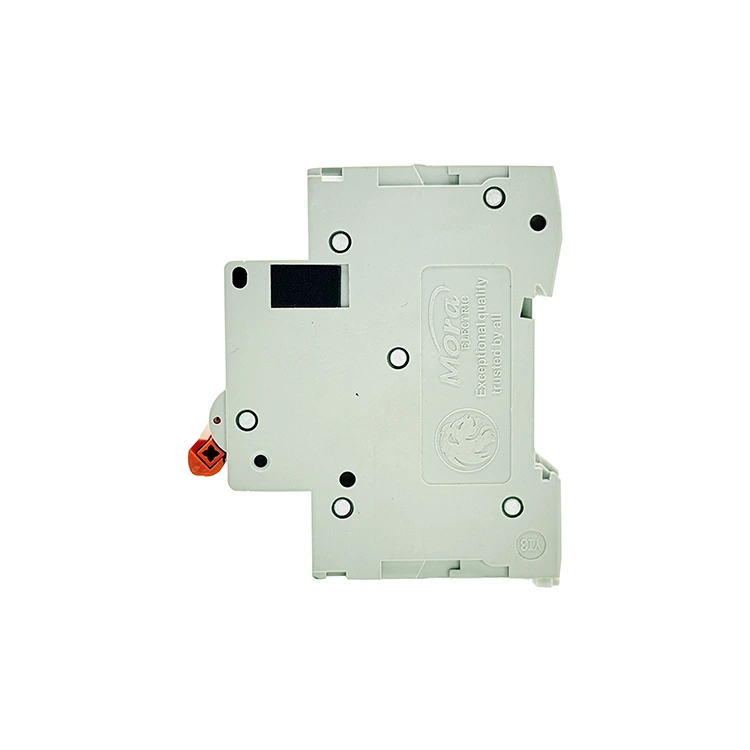

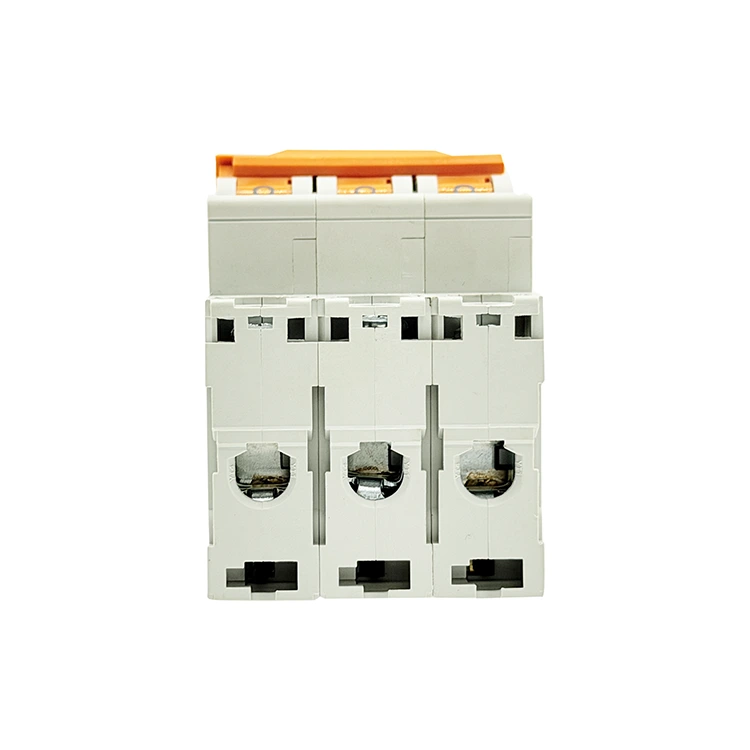

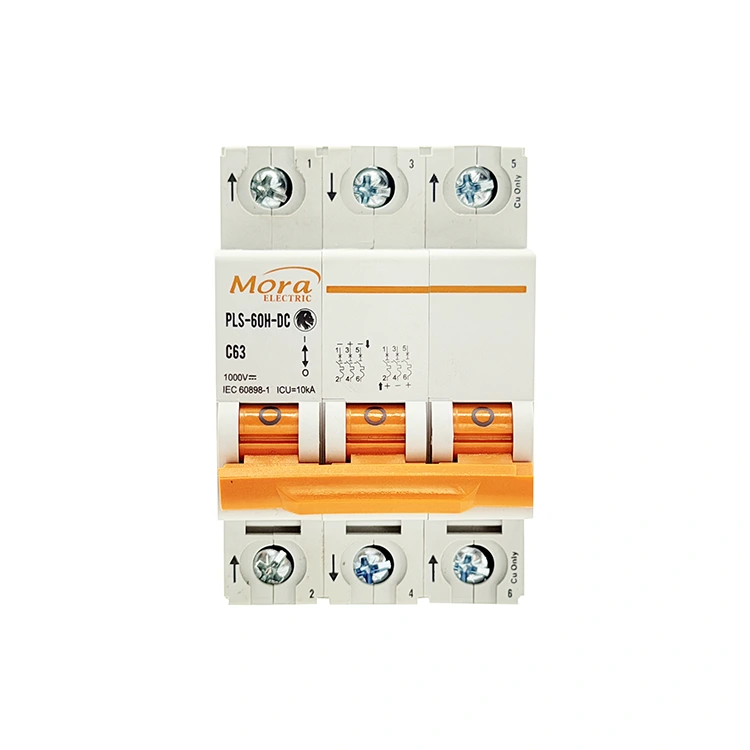

C65 3 polių nuolatinės srovės grandinės pertraukiklis

Veikdama kaip C65 3 polių nuolatinės srovės grandinės pertraukiklių gamykla Kinijoje, PUGAO (Mora) gamina tvirtus 3 polių elektros jungiklius, optimizuotus vienu metu nutraukti kelis aukštos įtampos nuolatinės srovės kelius; Šis 3P pertraukiklis naudoja automatinį komponentų kalibravimą ir trigubas nuolatinio magneto lanko gesinimo kameras, kad patenkintų specializuotus už tinklo ribų ir pramoninių komunalinių paslaugų saugojimo poreikius.

Kur inžinieriai iš tikrųjų diegia 3P nuolatinės srovės jungiklį?

Standartinės žemesnės įtampos saulės kolektorių įrenginiai paprastai išjungiami esant 250 V arba 500 V nuolatinei įtampai, o tai leidžia sukurti paprastas vieno arba dviejų polių laidų kilpas. Tačiau didėjant didelio masto pramoninėms komercinėms saulės kolektorių masyvams, neprijungtoms prie tinklo ūkių sistemoms ir dideliems centriniams telekomunikacijų įrenginiams, sistemų inžinieriai susiduria su skirtingais dizaino pasirinkimais, kuriems reikalinga 3 polių konfigūracija, pvz., C65 3 polių nuolatinės srovės grandinės pertraukiklis.

750 V nuolatinės srovės aukštos įtampos serijos sujungimas

Siekdami maksimaliai padidinti išėjimo efektyvumą ir apriboti sistemos linijų perdavimo nuostolius dideliais atstumais, inžinieriai dažnai pasirenka saulės kolektorių eilutes paleisti ilga serija. Šis krovimas varo atviros grandinės įtampą iki 750 V nuolatinės srovės. Kadangi standartinės atskiros pertraukiklio kameros yra skirtos 250 V įtampai, 3P įrenginys leidžia inžinieriams nuosekliai sujungti teigiamą laidą per du polius, o neigiamą laidą nukreipti per trečiąjį polių. Tai tolygiai padalija elektrinį įtempį visose trijose mikroaplinkose.

Trijų laidų plūduriuojantys nuolatinės srovės tinklai

Tam tikrose didelės apkrovos pramoninio apdorojimo sąrankose ir kasybos gabenimo įrangoje naudojama specializuota centrinė arba trijų laidų neįžeminta nuolatinės srovės paskirstymo topologija (sudaro teigiami, neigiami ir neutralūs / įžeminimo etaloniniai laidai). Trijų polių apsauginis jungiklis gedimo metu vienu metu izoliuoja visus tris skirtingus srovės laidininkus, taip pašalindamas nepastovių grįžtamųjų srovių galimybę.

Dviejų šaltinių baterijų saugojimo atsarginės kopijos izoliavimas

Lokalizuotuose telekomunikacijų perjungimo mazguose galima sukonfigūruoti vieną 3 polių aparatinės įrangos važiuoklę, kad būtų galima valdyti padalintą magistralę, pvz., perjungti dvi atskiras teigiamas įeinančias baterijos banko linijas kartu su viena bendra grąžinimo linija. Tai sumažina plokščių vietos poreikį ribotos erdvės įrangos lentynose.

Našumo galimybės

Toliau apibrėžti veikimo slenksčiai ir inžinerinės medžiagos yra griežtai laikomos mūsų automatizuotuose kokybės tikrinimo stenduose:

Kokios technologijos užkerta kelią vidinio kontakto sintezei esant 750 V įtampai?

1. Trigubos nuolatinio magneto pūsto lanko sistemos

Aukštos įtampos nuolatinės srovės lankai nekerta natūralios nulinės srovės būsenos, tai reiškia, kad jie gali palaikyti aukštos temperatūros plazmos kanalą tarp atidaromų kontaktų, kuris lengvai ištirpdo standartinius varinius komponentus. Norėdami tai išspręsti, mūsų C65 3 polių nuolatinės srovės grandinės pertraukiklis turi nepriklausomus nuolatinius magnetus kiekviename iš trijų atskirų polių. Šie magnetai sukuria stiprų vietinį magnetinį lauką, kuris atstumia lanką, fiziškai nupūsdamas jį nuo kontaktinių trinkelių ir nukreipdamas jį giliai į 9 plokščių plieninį aušinimo tinklelį. Šis veiksmas padalija ir užgesina lanką per 5 milisekundes.

2. Sinchroninė mechaninė skląsčio jungtis

Jei vienas polius vėluoja atidaryti aukštos įtampos gedimo metu, likęs polius patiria didžiausią elektros įtampą ir sukelia gnybtų perdegimą. PUGAO (Mora) gamina šiuos pertraukiklius su tvirta vidine mechanine jungties juosta, jungiančia visus trijų polių submechanizmus. Jei dėl trumpojo jungimo gedimo suveikia magnetinė suveikimo ritė bet kuriame viename poliuje, bendros išjungimo jungties juosta priverčia visus tris polius nukristi vienu metu, užkertant kelią pavojingoms vienos linijos įtampai sąlygoms.

3. Tikslus gamyklinis taškinio suvirinimo valdymas

Dėl gnybtų varžos skirtumų kelių polių pertraukikliuose srovė pasiskirsto netolygiai ir paskirstymo dėžėse atsiranda vietinių karštųjų taškų. Mūsų 5 000 kvadratinių metrų gamybos įmonė išvengia šios problemos, naudodama automatizuotą mikro pertraukiklio gamybos liniją. Automatinės perforavimo ir taškinio suvirinimo mašinos užfiksuoja vidinius šuntus ir varinius kontaktų mazgus į tikslias pozicijas, užtikrindamos vienodus vidinės varžos lygius visuose trijuose poliuose.

Sudėtingų lauko problemų trikčių šalinimo vadovas

• C65 3 polių nuolatinės srovės grandinės pertraukiklio perjungimo rankenėlė automatiškai atsistato į vidurinę padėtį pradinio sistemos paleidimo metu

Kodėl taip nutinka:Vidinis mechaninis fiksatorius nukrenta, kai įvyksta trumpasis jungimas arba teigiamos serijos kilpos trumpiklio laidas buvo netinkamai prijungtas prie neigiamo kontakto gnybto, todėl poliuose susidaro trumpas trumpas.

Kaip tai ištaisyti:Visiškai izoliuokite pagrindinį maitinimo kilpą. Patikrinkite kilpos trumpiklio konfigūraciją pagal serijos schemą. Prieš bandydami vėl įjungti jungiklį, naudokite izoliacijos varžos testerį pasroviui esančiose linijose, kad surastumėte trumpuosius laidus arba izoliacijos pertrūkius.

• Viename polių prievade temperatūra pakyla, palyginti su gretimais terminalų prievadais

Kodėl taip nutinka:Atliekant sąranką vietoje, to konkretaus prievado gnybtų varžtas buvo per mažai priveržtas arba tunelio spaustuko vielos gijos suspaustos netolygiai.

Kaip tai ištaisyti:Išjunkite energijos perdavimą. Nuimkite laidininką iš karšto prievado, patikrinkite, ar varinės gijos nepažeistos ar nėra oksidacijos, nupjaukite ir iš naujo nuimkite kabelį, jei reikia, vėl įkiškite ir kalibruotu sukimo momento veržliarakčiu priveržkite varžtą iki 2,5 Nm.

Inžinerija ir taikymas DUK

Kodėl 3P nuolatinės srovės pertraukiklis gali atlaikyti didesnę įtampą, kai prijungtas prie nuoseklios kilpos konfigūracijos?

Kiekviena nepriklausoma miniatiūrinio grandinės pertraukiklio polių kamera yra sukurta taip, kad gedimo sąlygomis saugiai atvėsintų iki 250 V nuolatinę įtampą. Kaskaduojant teigiamą srovės kelią per du atskirus polius nuosekliai, kol jis išeina į keitiklį, bendras įtampos įtempis kontaktuose lankinio įvykio metu padalijamas nuo 500 V iki 250 V vienoje kameroje, todėl sistema gali lengvai valdyti didesnę bendrą įtampą.

Kokios yra teigiamos kilpos trumpiklio praleidimo ir trijų atskirų saulės kolektorių stygų laidų per tris atskirus polius veikimo pasekmės?

Jei per vieną pertraukiklio korpusą praleidžiate tris nepriklausomas stygas, nesurišdami jų nuosekliai, maksimali kiekvienos eilutės įtampa turi likti mažesnė nei 250 V DC. Jei kuri nors atskira eilutė viršija šią ribą ir patirs gedimą, jos vieno poliaus kameroje trūks įtampos padalijimo galimybės, reikalingos susidariusiam aukštos įtampos lankui užgesinti, o tai lems vidinio korpuso sunaikinimą.

Kaip nuolatinis didelės saulės spinduliuotės poveikis paveikia vidinės bimetalinės juostelės kalibravimą sandariame kombainerio korpuse?

Mūsų bimetalinės juostelės yra kalibruojamos kontroliuojamoje gamyklinėje 30°C bazinėje temperatūroje. Įdėjus į neventiliuojamą lauko kombainų dėžę, kurioje saulės šiluma sukelia vidines aplinkos sąlygas iki 55°C, C65 3 polių nuolatinės srovės grandinės pertraukiklio viduje esančios bimetalinės juostelės per anksti išsiplečia. Tai sumažina tikrąjį šiluminės perkrovos išjungimo tašką iki maždaug 83% iki 85% vardinės vardinės srovės. Norėdami to išvengti, inžinieriai pradiniame sistemos projektavimo etape turėtų integruoti pasyvias aušinimo žaliuzes arba padidinti pertraukiklio vertę.
