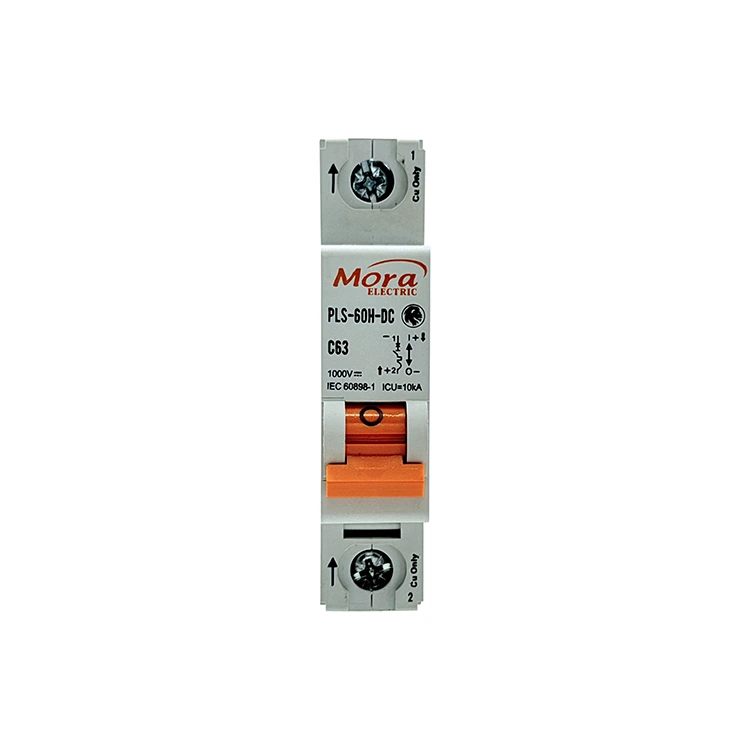

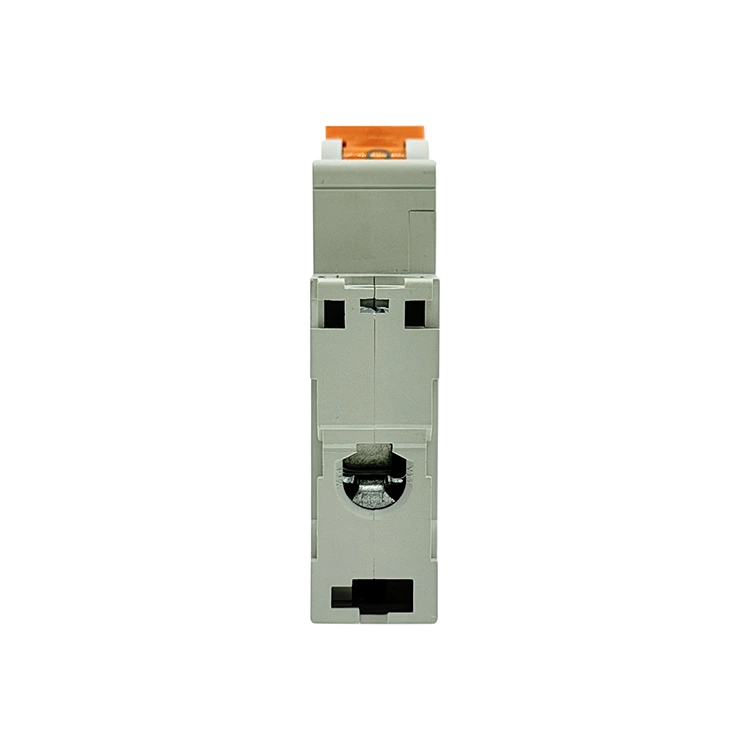

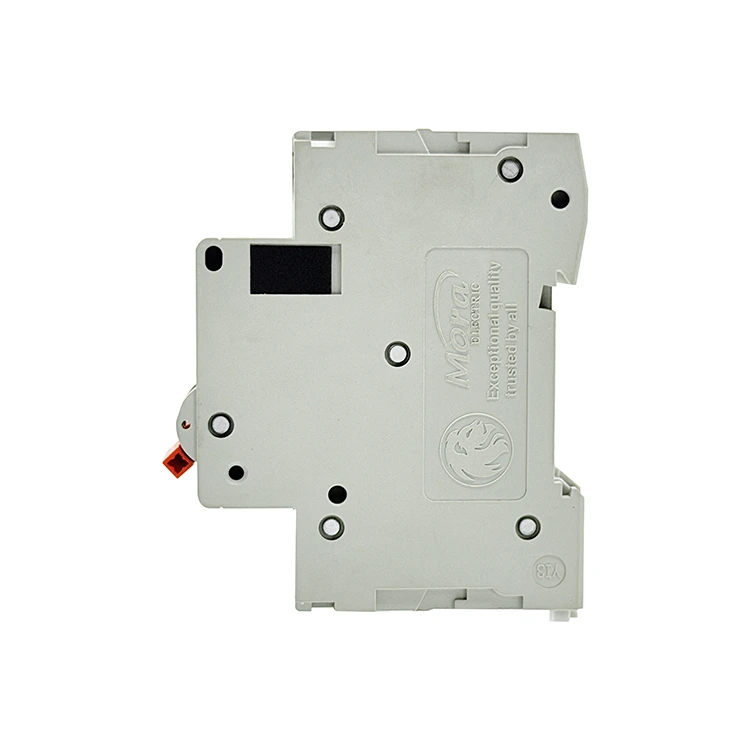

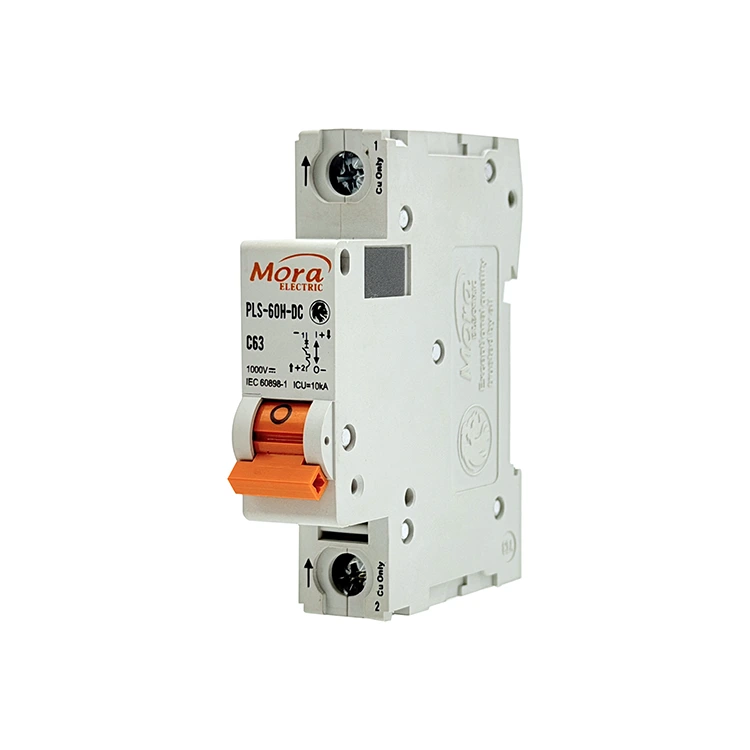

C65 1 polių nuolatinės srovės grandinės pertraukiklis

PUGAO (prekinis ženklas: Mora) veikia kaip specializuota C65 1 polių nuolatinės srovės grandinės pertraukiklių gamykla Kinijoje, tiekianti didelio našumo vieno poliaus jungiklius, specialiai sukurtus nuolatinės srovės programoms; mūsų 1P terminis magnetinis pertraukiklis turi nuolatinio magneto lanko gesinimo sistemą, kuri pašalina kontaktų degimą saulės kolektoriuose ir telekomunikacijų tinkluose.

Techninis apibrėžimas ir praktiniai pritaikymai

C65 1 polių nuolatinės srovės grandinės pertraukiklis yra mechaninis jungiklis, skirtas apsaugoti vienfazes nuolatinės srovės elektros kilpas. Skirtingai nuo kintamosios srovės (AC) linijų, nuolatinės srovės kilpa neturi natūralaus nulio kirtimo taško. Kai kontaktai atsidaro veikiant apkrovai, atsirandantis elektros lankas yra nenutrūkstamas ir labai stabilus.

Mūsų vieno poliaus pertraukiklis izoliuoja teigiamą nuolatinės srovės grandinės bėgį, naudodamas tikslinę mechaninę jėgą ir magnetinį pagreitį, kad nutrauktų gedimus, kol jie nesukels visos sistemos šiluminės žalos.

Saulės fotovoltinės sistemos

Gyvenamuosiuose ir komerciniuose saulės kolektorių blokuose atskiros skydų eilutės išveda nuolatinę nuolatinę įtampą. Šis grandinės pertraukiklis yra sumontuotas kombainų dėžėse išėjimo sluoksnyje (nuo 12 V iki 250 V DC). Jis izoliuoja atskiras stygas, užkertant kelią atvirkštinės srovės gedimams arba laidų trumpiesiems jungimams išplisti per saulės kolektorių.

Telekomunikacijų duomenų centrai ir UPS sistemos

Šiuolaikinė ryšio aparatinė įranga veikia nuo 48 V iki 110 V nuolatinės srovės baterijų atsarginių sistemų. C65 1 polių nuolatinės srovės grandinės pertraukiklis užtikrina tikslinę atskirų įrangos stelažų apsaugą, izoliuodamas vietinius komponentų gedimus nenutraukiant gretimų tinklo sistemų maitinimo.

Pramoninė automatika

Lokalizuotose pramoninėse nuolatinės srovės valdymo kilpose, medžiagų tvarkymo sistemose ir vidinėse elektromobilių akumuliatorių valdymo grandinėse naudojami vieno poliaus pertraukikliai, kad būtų sukurtos atskiros, saugiai izoliuotos galios zonos tarp įkrovimo modulių ir pirminės akumuliatoriaus saugyklos.

Techninės specifikacijos

Šioje matricoje pateikiamos standartizuotos veikimo ribos ir medžiagų sudėtis, patikrintos mūsų kokybės kontrolės bandymų stenduose:

Pagrindiniai techniniai pranašumai

1. 5 milisekundžių magnetinio lanko gesinimas

Nuolatinės srovės lankai gali sunaikinti varinius kontaktus per sekundės dalį, jei jie nebus pažymėti. Norėdami tai išspręsti, mūsų C65 1 polių nuolatinės srovės grandinės pertraukiklis turi du vidinius nuolatinius magnetus. Atsiradus gedimui ir atsiskyrus kontaktams, magnetinis laukas nustumia lanką nuo kontaktinių paviršių ir nukreipia jį į 9 plokščių plieninį aušinimo tinklelį. Tinklelis suskaido, atvėsina ir užgesina lanką per 5 milisekundes, sumažindamas kontaktinių paviršių susidėvėjimą.

2. Didelio tikslumo bimetalinis perkrovos valdymas

Nuolatinės perkrovos palaipsniui blogina laidų izoliaciją ir sukelia didelį gaisro pavojų. PUGAO (Mora) naudoja kalibruotas bimetalines juostas, sudarytas iš dviejų sujungtų metalų, kurių šiluminio plėtimosi greitis skiriasi. Nuolatinė viršsrovė įkaitina juostą, todėl ji nuspėjamai sulinksta ir suveikia išjungimo svirtis. Ši mechaninė sąranka apsaugo nuo klaidingų išjungimų, atsirandančių dėl trumpų paleidimo smailių, ir užtikrina patikimą izoliaciją esant tikroms perkrovoms.

3. Automatizuotas taškinis suvirinimas

Rankinis vidinis surinkimas gali sukelti kintamą jungties varžą ir nenuoseklius išjungimo taškus. Mūsų gamykloje naudojama automatizuota surinkimo linija su automatizuotais taškinio suvirinimo įrenginiais. Fiksuodami vidinius varinius šuntus ir išjungimo mechanizmus į tikslias pozicijas, užtikriname vienodą vidinį pasipriešinimą visuose gamybos etapuose, apsaugodami nuo vietinio perkaitimo paskirstymo spintose.

Lauko įrengimas

1. Atskirkite maitinimo šaltinį:Saugos sąranka. Atidarykite pirminį saulės energijos atjungimo jungiklį arba akumuliatoriaus izoliacijos saugiklių bloką prieš srovę. Prieš montuodami C65 1 poliaus nuolatinės srovės grandinės pertraukiklio techninę įrangą, naudokite kalibruotą skaitmeninį multimetrą, kad patikrintumėte, ar įeinančioje linijoje yra 0 V.

2. Pritvirtinkite prie DIN bėgio:Korpuso surinkimas. Užfiksuokite pertraukiklio pagrindą ant standartinio 35 mm DIN bėgio. Įsitikinkite, kad ir viršutinė, ir apatinė spyruokliniai laikymo spaustukai tvirtai užsifiksuoja, neleisdami judėti, kai naudojate perjungimo rankenėlę.

3. Sulygiuokite poliškumo indikatorius:Kritinis žingsnis. Nuolatinės srovės pertraukikliai yra kryptingi. Raskite (+) ir (-) indikatorius, užspaustus šalia terminalo prievadų. Teigiamas įeinantis maitinimo laidas turi patekti į nurodytą teigiamą įvesties gnybtą. Sukeitus šiuos laidus, vidiniai magnetai neįtraukia elektros lanko į aušinimo tinklą.

4. Sukimo momento laidininkų gnybtai:Galutinis patvirtinimas. Švariai įkiškite nuimtus varinius laidus į tunelio gnybtus. Kalibruoto sukimo momento atsuktuvu priveržkite gnybtų varžtus iki 2,0–2,5 Nm. Laisvos jungtys sukelia vietinį įkaitimą ir ankstyvą terminį išjungimą.

Techniniai ir inžineriniai DUK

Kodėl šio vieno poliaus nuolatinės srovės pertraukiklio negalima naudoti standartinėje kintamosios srovės paskirstymo linijoje?

Vidinė lanko slopinimo sistema remiasi kryptiniais nuolatiniais magnetais. Kintamosios srovės sistemoje srovė nuolat keičia kryptį 50 arba 60 kartų per sekundę. Ši kintamoji srovė verčia lanką į išorę link plastikinio korpuso, o ne į vidų į plieninį aušinimo tinklelį, sukeldama katastrofišką korpuso gedimą.

Dėl ko deformuojasi arba išsilydo nuolatinės srovės pertraukiklis, jei montuojant vietoje atsitiktinai pakeičiamas laidų poliškumas?

Kai pakeičiamas poliškumas, vidinis magnetinis laukas atstumia elektros lanką nuo aušinimo tinklelio ir laiko jį tiesiai virš sidabro lydinio kontaktų. Įstrigęs lankas sukuria vietinę temperatūrą, viršijančią 1000 °C, tirpdo vidinius mechanizmus ir PA66 polimero korpusą, o ne saugiai jį užgesina.

Kaip aplinkos darbinė temperatūra sandarioje kombainerio dėžutėje pakeičia terminio išjungimo slenkstį?

Mūsų bimetalinės juostelės sukalibruotos 30°C bazinei aplinkos temperatūrai. Jei sandarios paskirstymo dėžutės vidus dėl tiesioginių saulės spindulių pasiekia 50°C, C65 1 poliaus nuolatinės srovės grandinės pertraukiklio viduje esanti bimetalinė juostelė iš anksto įkaista, todėl ji suveikia maždaug 85–90 % štampuotos vardinės srovės. Aukštos temperatūros aplinkoje rekomenduojame sumažinti apkrovą arba padidinti pasirinkimo parametrą.
