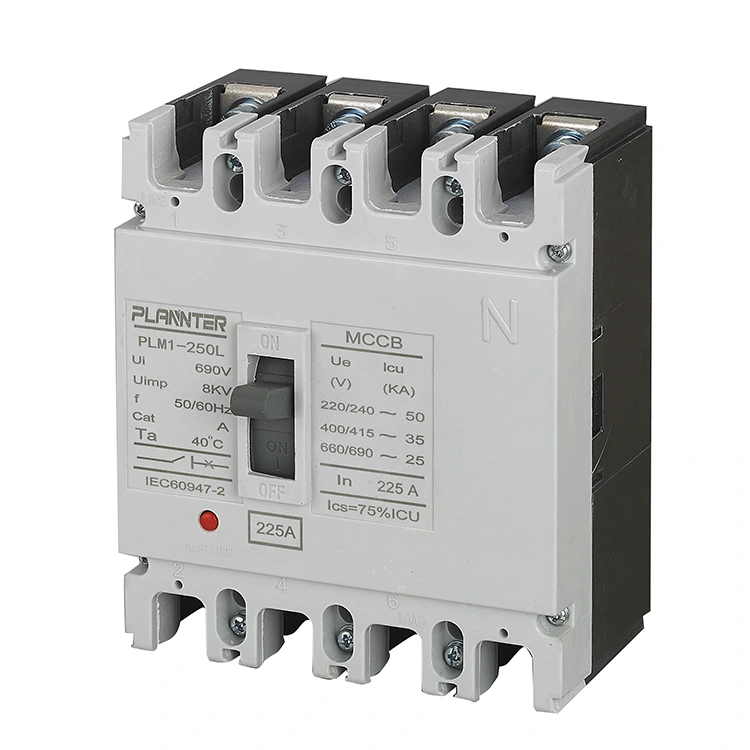

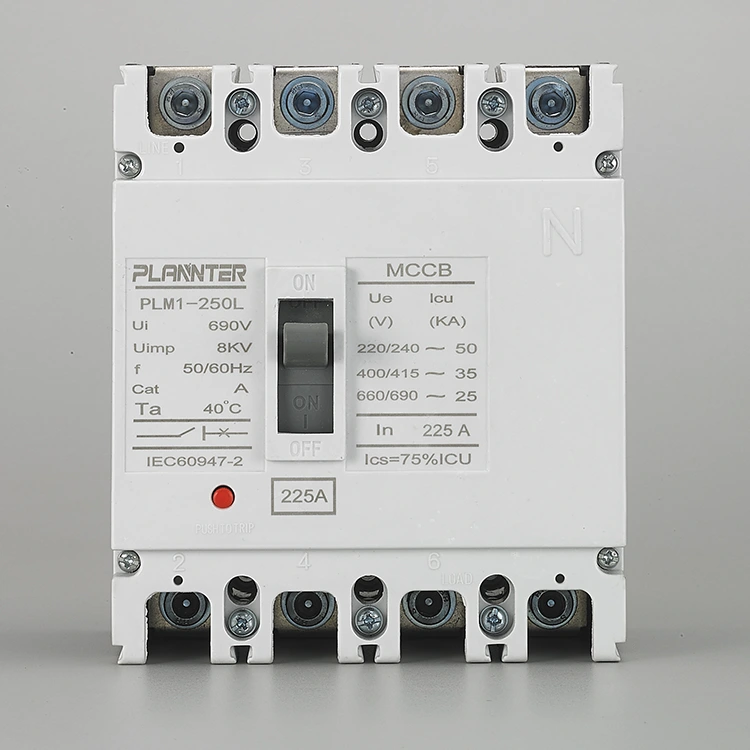

AC 4 polių korpuso grandinės pertraukiklis 225A

Kas yra kintamosios srovės 4 polių korpuso grandinės pertraukiklis 225A?

TheAC 4 polių korpuso grandinės pertraukiklis 225Ayra specializuotas elektros apsaugos įtaisas, skirtas apsaugoti trifazes grandines su neutralia linija (L1, L2, L3, N). Skirtas 225 amperams, jis yra pagrindinis tarpinio energijos paskirstymo komponentas, apsaugantis paskesnę įrangą nuo perkrovų ir trumpųjų jungimų, kartu užtikrinant visišką sistemos izoliaciją.

Kaip tai veikia, veikia ir derina

Veikimo mechanizmas

Įrenginyje yra aiškus, reaguojantis rankinis valdymo mechanizmas su aiškiais lytėjimo atsiliepimais. Rankenos padėtys yra aiškiai pažymėtos:

• ĮJUNGTA:Grandinė uždaryta ir įjungta.
• IŠJUNGTA:Grandinė atvira ir išjungta.
• Suklupo:Tarpinė padėtis, rodanti, kad įvyko gedimas.

Darbo principas

AC 4 polių korpuso grandinės pertraukiklis 225A naudoja terminį magnetinį išjungimo bloką, skirtą dviejų sluoksnių apsaugai:

• Šiluminė apsauga (perkrova):Naudojamas bimetalinis elementas, užtikrinantis atvirkštinio laiko išjungimą. Kuo didesnė perkrovos srovė, tuo greitesnė kelionė.
• Magnetinė apsauga (trumpasis jungimas):Suteikia momentinį atsaką į išvalytas didelio dydžio trikčių sroves (iki dešimčių kA).

Paleidimas ir priedai

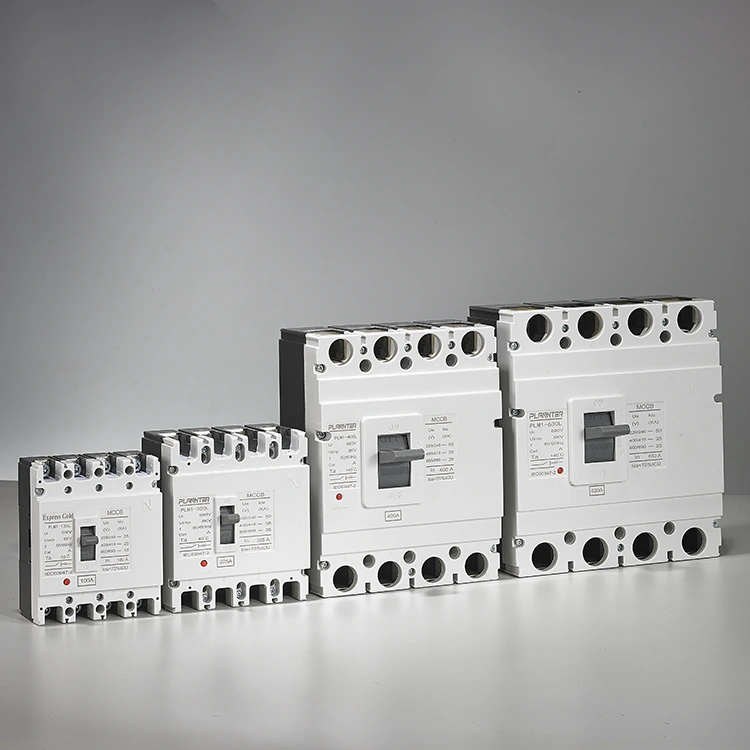

Serija siūlo didelį išplečiamumą pagal specifinius taikymo poreikius. Paleidimas apima reikalingų priedų įdiegimą į tam skirtus lizdus:

• Pagalbiniai kontaktai:Pertraukiklio būsenos nuotoliniam signalizavimui.
• Šunto išleidimas:Leidžia nuotoliniu būdu išjungti / atidaryti pertraukiklį.
• Žemos įtampos išleidimas:Automatiškai išjungia pertraukiklį, jei įtampa nukrenta žemiau saugaus lygio.
• RCD modulis:Pridedama apsauga nuo įžeminimo nuotėkio, kad būtų užtikrinta visapusiška sauga.

Pagrindinės techninės savybės ir specifikacijos

Talpa

Nominali srovė225A, tinka tarpinėms paskirstymo apkrovoms.

lenkai

4 polių (4P):Apsaugo tris fazes ir nulinę, užtikrinant visišką grandinės izoliaciją.

Įtampa

Skirta standartiniams kintamosios srovės skirstomiesiems tinklams (paprastai 400V/690V kintamoji).

Kelionės vienetas

StandartinisTerminis-magnetinisįrenginys su reguliuojamais arba fiksuotais nustatymais, priklausomai nuo modelio varianto.

Pertraukų įvertinimai

Didelė trumpojo jungimo pertraukimo galia (Icu), galinti saugiai valdyti dešimtis kiloamperų.

Montavimas

Naudoja saugiaivaržtinės jungtys, užtikrinant patikimą elektros sąsają didelės srovės programoms.

Statyba

Tvirtas suformuotas korpuso dizainas, atsparus smūgiams ir stabilių matmenų.

Kokybės užtikrinimas ir pristatymas

„Pugao Electric“ mūsų principas yra „neleisti defektams pereiti į kitą etapą“.

• 100% patikrinimas:Kiekvienam įrenginiui prieš išsiunčiant atliekami mechaniniai, elektriniai ir aplinkosaugos bandymai.
• Eksporto klasės pakuotė:AC 4 polių korpuso grandinės pertraukiklis 225A apsaugotas taip, kad atlaikytų tvarkymą dideliais atstumais.
• Greitas pristatymas:Įprastus modelius dažnai galima įsigyti iš atsargų, o pritaikyti užsakymai atitinka patvirtintą gamybos laiką.

<

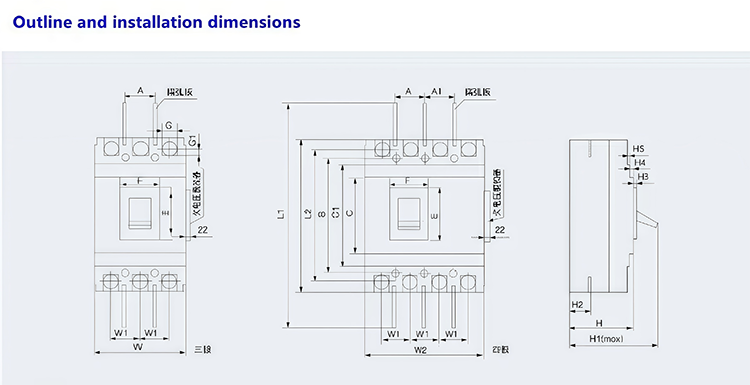

Gaminio specifikacija

DUK

Kodėl naudoti 4 polių, o ne 3 polių?

4 polių pertraukiklis atjungia visas tris fazesirnulinis laidininkas vienu metu. Tai būtina norint:

• Sauga:Užtikrina visišką grandinės izoliaciją techninės priežiūros personalui.
• Atsarginės maitinimo sistemos:Reikalingas perdavimo jungikliams (ATS), kad būtų išvengta neutralios ir žemės kilpų perjungiant iš komunalinių paslaugų į generatoriaus maitinimą ir atvirkščiai.
• Harmoninis švelninimas:Apsaugo nuo neutralių srovių, kurias sukelia nelinijinės apkrovos (pvz., VFD ir kompiuteriai).

Kokia nominali įtampa?

TheAC 4 polių korpuso grandinės pertraukiklis 225Apaprastai yra skirta standartinei pramoninio paskirstymo įtampai, paprastai palaikomaNuo 400 V iki 690 V kintamosios srovėssistemos. Tikslią vardinę darbinę įtampą (Ue) ir izoliacijos įtampą (Ui) rasite konkrečioje įrenginio vardinėje lentelėje.

Kas yra kelionės vieneto tipas?

Standartiniai modeliai naudoja aTerminis-magnetinis išjungimo blokas:

• Šiluminis:Suteikia atvirkštinio laiko apsaugą nuo perkrovų naudojant bimetalinę juostelę.
• Magnetinis:Užtikrina momentinę apsaugą nuo trumpojo jungimo.

Pastaba. Tikslesniems nustatymams gali būti prieinami elektroniniai išjungimo blokai.

Kokia yra pertraukimo galia?

Pertraukimo pajėgumas (Icu) skiriasi priklausomai nuo konkretaus modelio varianto, bet yra skirtas valdyti reikšmingas gedimų sroves, būdingas tarpiniam paskirstymui. TheAC 4 polių korpuso grandinės pertraukiklis 225Apaprastai siūlo pertraukimo gebą nuo25kA iki 85kA(esant 400 V įtampai), užtikrinant, kad jis galėtų saugiai nutraukti trumpuosius jungimus be žalos.
