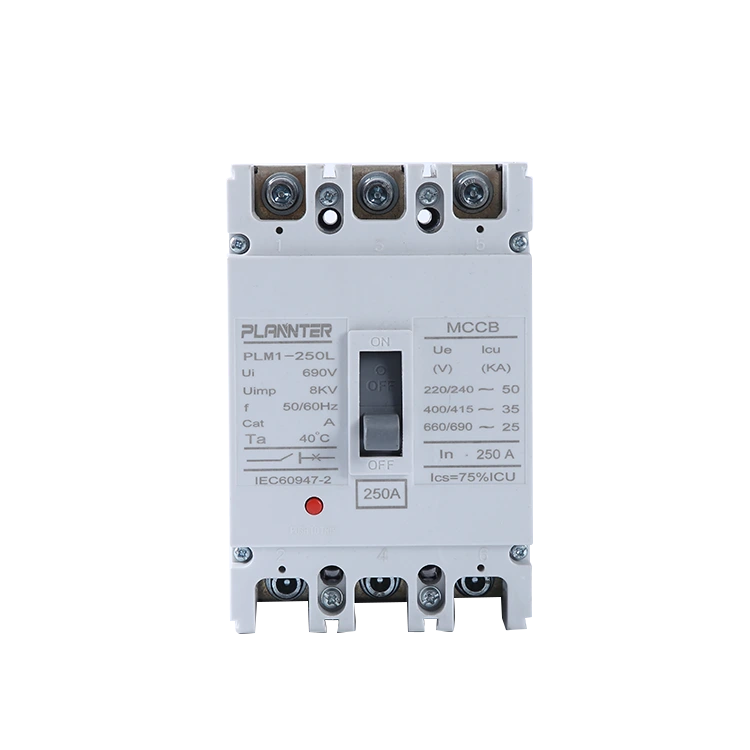

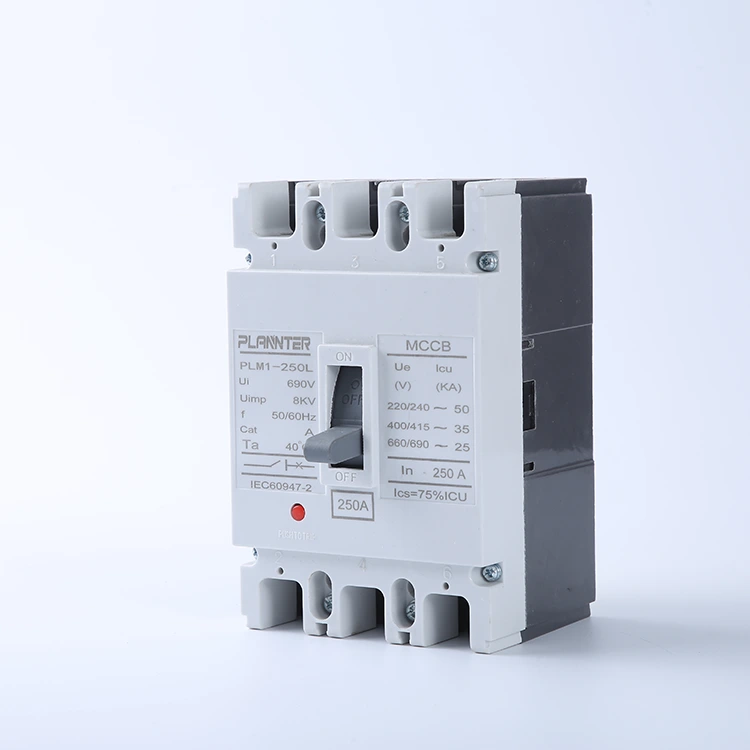

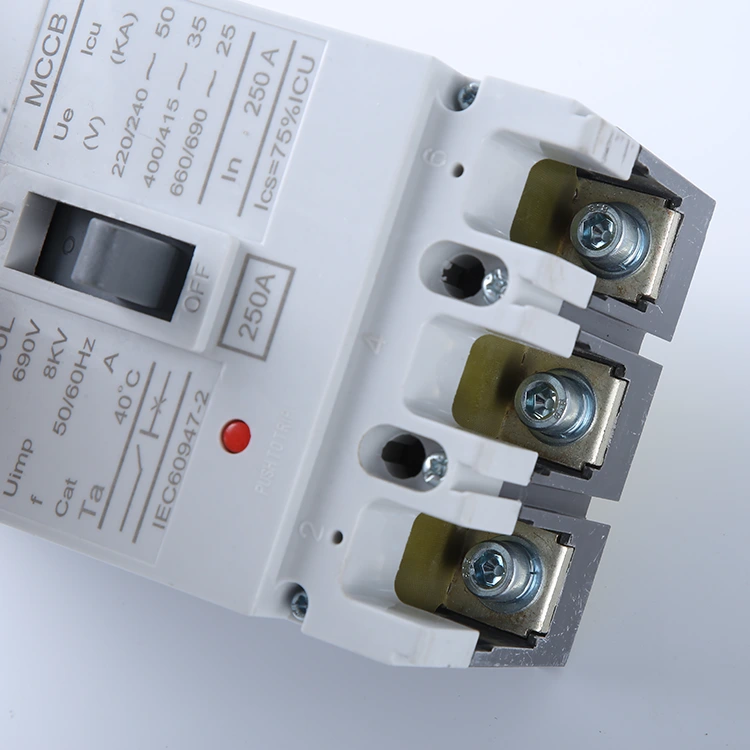

Kintamosios srovės aukštos įtampos korpuso grandinės pertraukiklis

AnKintamosios srovės aukštos įtampos korpuso grandinės pertraukiklisyra tvirtas grandinės apsaugos įtaisas, skirtas atlaikyti dideles srovės apkrovas ir ekstremalias trumpojo jungimo situacijas. Jis tarnauja kaip „galutinė jūsų elektros sistemos gynyba“, užtikrinanti pertrūkį net esant rimtoms gedimo sąlygoms.

Pagaminti iš lankui ir smūgiams atsparių medžiagų, šie pertraukikliai užtikrina stabilų matmenų veikimą, todėl jie yra patikima maitinimo valdymo spintų šerdis atliekant didelio masto operacijas.

Pagrindinės savybės ir specifikacijos

Įtampos diapazonas

Nominali darbinė įtampa:AC 400V/690V; Kintamosios srovės aukštos įtampos korpuso grandinės pertraukiklis tinka pramoninio lygio aukštos įtampos elektros paskirstymo programoms ir palaiko trifazes trijų laidų sistemas.

Izoliacijos našumas:Turi 3000 V maitinimo dažnio atsparumo įtampą ir 8 kV impulsų atsparumo įtampą, užtikrinančią izoliacijos saugumą aukštos įtampos aplinkoje.

Pertraukimo pajėgumas

Ultimate Short-Cuit Brėmimo talpa:Icu pasiekia iki 65 kA–100 kA, todėl greitas grandinės nutraukimas ekstremalių trumpojo jungimo gedimų metu gali būti paskutinė sistemos gynybos linija.

Paslaugos trumpojo jungimo pertraukimo pajėgumas:Ics ≥ 50kA, leidžiantis įrenginiui veikti net ir po kelių gedimų pertrūkių, taip sumažinant priežiūros išlaidas.

Dabartiniai reitingai

Nominali srovė:Apima 250A–1600A diapazoną, palaiko standartines specifikacijas, tokias kaip 250A, 400A, 630A, 800A, 1000A, 1250A ir 1600A, kad atitiktų įvairius apkrovos reikalavimus.

Reguliuojami kelionės nustatymai:Pasižymi 80%–100% In terminio išjungimo diapazonu ir 4–10 colių magnetiniu išjungimo diapazonu, leidžiančiu pasirinktinai apsaugoti, kad būtų išvengta nemalonaus išjungimo.

Eksploatavimo sąlygos

Aplinkos temperatūra:-25°C iki +70°C, gali atlaikyti ekstremalius temperatūrų svyravimus pramoninėje aplinkoje.

Montavimo būdas:Fiksuotas arba ištraukiamas tipas; palaiko horizontalias / vertikalias šynų jungtis ir yra suderinamas su standartiniais skirstomųjų spintų montavimo matmenimis.

Apsaugos klasė:IP20 (spintos montavimui); korpusas pagamintas iš aukštai temperatūrai atsparaus, smūgiams atsparaus inžinerinio plastiko ir atitinka IEC 60947-2 standartą.

Pagrindiniai skirtumai: žemos įtampos ir aukštos įtampos pertraukikliai

Norint pasirinkti tinkamą elektros paskirstymo sistemos įrangą, labai svarbu suprasti skirtumą tarp žemos įtampos (LV) ir aukštos įtampos (HV). Štai kaip jie lyginami:

Žemos įtampos (LV) pertraukikliai

• Įtampos diapazonas:Paprastai skirtas sistemoms iki **1000 V AC**. Įprasti įvertinimai apima 240 V ir 400 V, skirtus naudoti gyvenamuosiuose ir lengvuose komerciniuose įrenginiuose.
• Programos:Plačiai naudojamas buitiniuose skirstomuosiuose skyduose, mažuose komerciniuose pastatuose ir galutinės grandinės apsaugai (apšvietimui, rozetėms).
• Dydis ir sudėtingumas:Paprastai kompaktiški (pvz., MCB) ir paprastesnio dizaino, daugiausia dėmesio skiriant pagrindinei apsaugai nuo perkrovos ir trumpojo jungimo be sudėtingų lanko valdymo sistemų.

Aukštos įtampos (HV) pertraukikliai

• Įtampos diapazonas:Sukurta vidutinės ir aukštos įtampos sistemoms, dažnai nuo **3,3 kV iki 72,5 kV** arba aukštesnėms.
• Lanko gesinimas:Kadangi aukšta įtampa sukuria galingus lankus, šie pertraukikliai (kaip ir mūsųKintamosios srovės aukštos įtampos korpuso grandinės pertraukiklis) reikalingos pažangios lanko gesinimo technologijos, pvz., vakuuminiai buteliai, SF6 dujos arba specializuoti tinkleliai, kad būtų galima saugiai nutraukti srovę.
• Programos:Būtinas sunkiosios pramonės įmonėms, elektros energijos gamybos stotims, dideliems transformatoriams ir pagrindiniams paskirstymo tiektuvams, kur patikimumas yra labai svarbus.
• Apsauga:Dažnai komplektuojami su sudėtingais elektroniniais išjungimo blokais, užtikrinančiais tikslią atrankinį koordinavimą ir nuotolinio valdymo galimybes.

Kokie yra aukštos įtampos grandinės pertraukiklių tipai?

Aukštos įtampos grandinės pertraukikliai skirstomi pagal terpę, kurią jie naudoja elektros lankui gesinti. Norint užtikrinti sistemos saugumą ir efektyvumą, labai svarbu pasirinkti tinkamą tipą.

Vakuuminis grandinės pertraukiklis (VCB)

• Principas:Naudoja vakuumą (slėgis < 10⁻⁴ Pa) kaip lanko gesinimo ir izoliacinę terpę. Dėl dujų molekulių nebuvimo lankui labai sunku išsilaikyti.
• Pagrindinės funkcijos:Kompaktiškas dydis, ilgas tarnavimo laikas ir nereikalaujantis priežiūros. Jie yra ekologiški, nes nenaudoja dujų ar naftos.
• Taikymas:Dominuoja vidutinės įtampos (iki 40,5 kV) patalpų skirstomuosiuose įrenginiuose.

SF6 grandinės pertraukiklis

• Principas:Naudoja sieros heksafluorido (SF6) dujas, kurių izoliacijos stiprumas ~2,5 karto didesnis už oro, o lanko gesinimo geba ~100 kartų geresnė nei oro.
• Pagrindinės funkcijos:Puikus našumas aukštos įtampos (HV) ir ypač aukštos įtampos (EHV) perdavimo tinkluose. Jie yra patikimi, tačiau reikalauja griežto sandarinimo, kad būtų išvengta dujų nuotėkio.
• Taikymas:Plačiai naudojamas pastotėse ir lauko aukštos įtampos perdavimo linijose (virš 72,5 kV).

Oro sprogimo grandinės pertraukiklis

• Principas:Naudoja aukšto slėgio suspausto oro srovę, kad išpūstų lanką, greitai jį atvėsindamas ir užgesindamas.
• Pagrindinės funkcijos:Greitas veikimas ir saugus ugniai (be alyvos). Tačiau jie yra triukšmingi ir reikalauja sudėtingos oro kompresorių sistemos.
• Taikymas:Istoriškai naudojamas labai aukštos įtampos (EHV) sistemoms, nors šiuolaikiniuose tinkluose dažniausiai buvo pakeistas SF6 ir VCB.

Kur tinka kintamosios srovės aukštos įtampos MCCB?

Nors VCB ir SF6 pertraukikliai valdo perdavimo lygio įtampą,AC aukštos įtampos MCCByra sukurtas pramoniniam vidutinės įtampos paskirstymui (pvz., nuo 690 V iki 3,6 kV). Jis užpildo atotrūkį tarp standartinių žemos įtampos pertraukiklių ir masyvių aukštos įtampos skirstomųjų įrenginių, užtikrindamas tvirtą sunkiosios technikos ir jėgos centrų apsaugą.

DUK

Kokia nominali įtampa (Un)?

Vardinė darbinė įtampa (Un) mūsųAC aukštos įtampos MCCBpaprastai svyruoja iki **690 V kintamosios srovės**. Šis įvertinimas užtikrina, kad pertraukiklis gali saugiai veikti ir izoliuoti grandines aukštos įtampos pramoninėse aplinkose, pvz., dideliuose energijos centruose ir sunkiosiose mašinose.

Ar galiu naudoti standartinį MCCB transformatoriaus pirminei pusei?

Taip, bet tai reikalauja kruopštaus pasirinkimo. Pertraukiklis turi valdyti transformatoriaus įjungimo srovę be trikdžių. MūsųAC aukštos įtampos MCCBserijoje yra reguliuojami magnetinio išjungimo nustatymai (pvz., 4–10 kartų In), leidžiantys nustatyti pakankamai aukštą slenkstį, kad toleruotumėte įsijungimo sroves ir kartu užtikrintumėte apsaugą nuo trumpojo jungimo.

Koks yra tipinis srovės diapazonas?

Aukštos įtampos liejimo korpuso grandinės pertraukikliai paprastai patenkina didesnius srovės stiprumo poreikius, palyginti su standartiniais miniatiūriniais pertraukikliais. Mūsų asortimentas paprastai apima nuo250A iki 2500A, todėl jie tinka pagrindiniams paskirstymo tiektuvams ir dideliems pramoniniams kroviniams.

Kuo jie skiriasi nuo saugiklių?

• Nustatyti iš naujo:Skirtingai nuo saugiklių, kurie turi būti pakeisti po gedimo, MCCB gali būti atstatytas po suveikimo.
• Reguliuojamumas:MCCB leidžia reguliuoti išjungimo nustatymus (šiluminius ir magnetinius), užtikrinant tikslų apsaugos koordinavimą, kurio negali užtikrinti fiksuoti saugikliai.
• Perjungimas:MCCB gali būti naudojamas kaip rankinis jungiklis, atjungiantis maitinimą techninei priežiūrai.

Kas atsitiks, jei nuolatinės srovės sistemoje naudosiu kintamosios srovės pertraukiklį?

Nedarykite to.Kintamosios srovės pertraukikliai priklauso nuo kintamos srovės, kertančios nulį, kad užgesintų elektros lanką. Nuolatinė srovė neviršija nulio, o tai reiškia, kad lankas neužges ir gali sukelti gaisrą ar sprogimą. Turite naudoti jungiklį, specialiai pritaikytą nuolatinės srovės programoms.

Kaip saugiai pakeisti aukštos įtampos MCCB?

Saugumas yra svarbiausia. Atlikite šiuos veiksmus:

1. Išjunkite energiją:Išjunkite maitinimo šaltinį ir patikrinkite, ar įtampa yra nulinė.
2. Užraktas / žymėjimas:Naudokite blokavimo įtaisus, kad išvengtumėte atsitiktinio maitinimo.
3. Atsijungti:Nuimkite liniją ir apkrovos laidus (ir neutralius, jei reikia).
4. Pakeisti:Išmontuokite seną įrenginį ir įdiekite naująKintamosios srovės aukštos įtampos korpuso grandinės pertraukiklis, užtikrinant, kad visos jungtys būtų susuktos pagal gamintojo specifikacijas.
