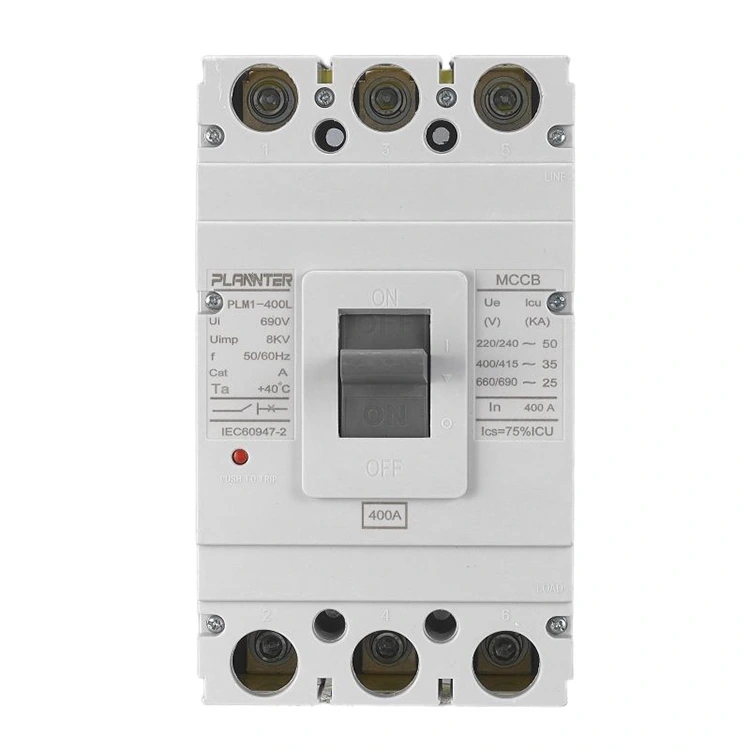

Elektrinis 400A kintamosios srovės korpuso grandinės pertraukiklis

Elektros 400A AC MCCB techninės specifikacijos

• Nominali srovė (in):400A
• Nominali darbinė įtampa (Ue):AC 400V / 415V
• Nominali izoliacijos įtampa (Ui):Iki 800V kintamosios srovės
• Vardinis dažnis:50/60 Hz
• Lenkų skaičius:3P / 4P neprivaloma
• Pertraukimo talpa (Icu):50 kA – 65 kA (IEC 60947-2)
• Nominali paslaugų pertraukimo talpa (ICS):75% – 100% Icu
• Kelionės vieneto tipas:Terminis-magnetinis / elektroninis (pasirinktinai)
• Kelionės ypatybės:Reguliuojama perkrova ir fiksuota/reguliuojama trumpojo jungimo apsauga
• Mechaninis tarnavimo laikas:≥ 10 000 operacijų
• Elektrinis tarnavimo laikas:≥ 20 000 operacijų
• Kontaktinė medžiaga:Sidabro ir alavo oksido lydinys
• Diegimo būdas:Fiksuotas montavimas
• Ryšio tipas:Priekinė / galinė jungtis pasirenkama
• Veikimo mechanizmas:Rankinis valdymas su pasirenkamu motorizuotu mechanizmu
• Apsaugos lygis:IP20 (aukštesnis su korpusu)
• Aplinkos temperatūra:-5°C iki +40°C
• Standartų laikymasis:IEC 60947-2, ISO9001

Produkto savybės:

√ Pertraukimo galia siekia 65 kA

√ 400 A darbinė srovė

√ Kontaktai pagaminti iš mažos varžos sidabro lydinio

√ Greita keturių strypų jungties sistema

√ Kompaktiška konstrukcija, nesudėtingas montavimas

√ Išlaiko griežtą kilpos atsparumo patikrinimą

√ Automatizuota gamyba išlaiko vienodumą

√ Neatidėliotinas trumpojo jungimo pertraukimas

√ Patikima pasroviui skirtos grandinės apsauga

√ Ekonomiškas ir mažesni priežiūros poreikiai

Pagrindiniai 400A kintamosios srovės MCCB privalumai

Didelės srovės valdymas:

• 400 A vardinė galia, skirta valdyti dideles apkrovas didelėse elektros sistemose
• Palaiko patikimą pagrindinių skydų ir paskesnės įrangos veikimą

Reguliuojami kelionės nustatymai:

• Termomagnetinis išjungimo blokas leidžia tiksliai sureguliuoti apsaugą nuo perkrovos ir trumpojo jungimo
• Optimizuoja apsaugą pagal apkrovos tipą ir taikymo scenarijų

Didelė pertraukimo galia:

• Didžiausia pertraukimo galia (Icu) 50–65 kA pagal IEC 60947-2 standartą
• Greitai nutraukia stiprias gedimų sroves, kad apsaugotų įrangą ir laidus

Kompaktiškas dizainas:

• Vietą taupantis sprendimas, lyginant su tradiciniais rėminiais grandinės pertraukikliais
• Lengva montuoti ir prižiūrėti skydinėse plokštėse ir elektros paskirstymo blokuose

Universalūs priedai:

• Pasirenkami pagalbiniai kontaktai, šunto išjungimai ir aliarmo moduliai sistemos integravimui
• Suderinamas su įvairiomis valdymo ir stebėjimo sąrankomis

Patvarumas ir patikimumas:

• Sidabro ir alavo oksido lydinio kontaktai su preciziniu štampavimu ir suvirinimu lazeriu
• Elektros tarnavimo laikas viršija 20 000 ciklų ir maža kontaktinė varža iki 35 mikroomų
• Pažangus surinkimas ir kalibravimas užtikrina pastovią veikimo jėgą ir našumą

Padidintas saugumas:

• Didelio pralaidumo silicio plieno magnetinis jungas užtikrina trumpesnį nei 10 ms trumpojo jungimo atsaką
• 100% gamyklinė patikra su sukimo momentu kalibruotais gnybtų varžtais ir kilpos atsparumo patikra
• Patikima apsauga nuo elektros gedimų ir padidinta personalo sauga

DUK

Kokia yra pagrindinė 400A MCCB paskirtis?

• Elektrinis 400A kintamosios srovės korpuso grandinės pertraukiklis naudojamas pagrindinėse pramoninių, komercinių ir didelių gyvenamųjų sistemų maitinimo skirstomosiose plokštėse.
• Apsaugo grandines nuo perkrovų, trumpųjų jungimų ir gedimų srovių.
• Užtikrina patikimą tolesnės įrangos, pvz., variklių, transformatorių ir didelių prietaisų, veikimą.

Ar galima reguliuoti 400A išjungimo nustatymą?

• Taip, MCCB turi termomagnetinį išjungimo bloką su reguliuojamais nustatymais.
• Leidžia pritaikyti pagal apkrovos tipą ir saugos reikalavimus.
• Padeda išvengti nemalonaus užkliuvimo išlaikant veiksmingą apsaugą.

Kuo skiriasi 3P ir 4P 400A MCCB?

• 3P MCCB: apsaugo trifazes grandines, paliekant nenutrūkstamą nulinę liniją.
• 4P MCCB: Apsaugo trifazes grandines ir nulinę liniją, siūlydamas visišką atjungimą.
• Pasirinkimas priklauso nuo sistemos reikalavimų ir saugos standartų.

Kokio dydžio laidą turėčiau naudoti 400A MCCB?

• Kabelio dydis priklauso nuo montavimo tipo, izoliacinės medžiagos ir leistino įtampos kritimo.
• Paprastai 400A MCCB suporuojami su kabeliais, kurių skersmuo yra nuo 120 mm² iki 185 mm² varinių laidininkų.
• Dėl tikslių rekomendacijų, pagrįstų konkrečiomis projekto sąlygomis, kreipkitės į „Pugao Electric“.

Kaip dažnai reikia tikrinti 400A MCCB?

• Rekomenduojama periodiškai tikrinti kritines sistemas, paprastai kas 6–12 mėnesių.
• Patikrinkite mechaninį veikimą, išjungimo atsaką ir jungties vientisumą.
• Užtikrina, kad elektrinis 400 A kintamosios srovės korpuso grandinės pertraukiklis išlaiko patikimą apsaugą per visą eksploatavimo laiką.
