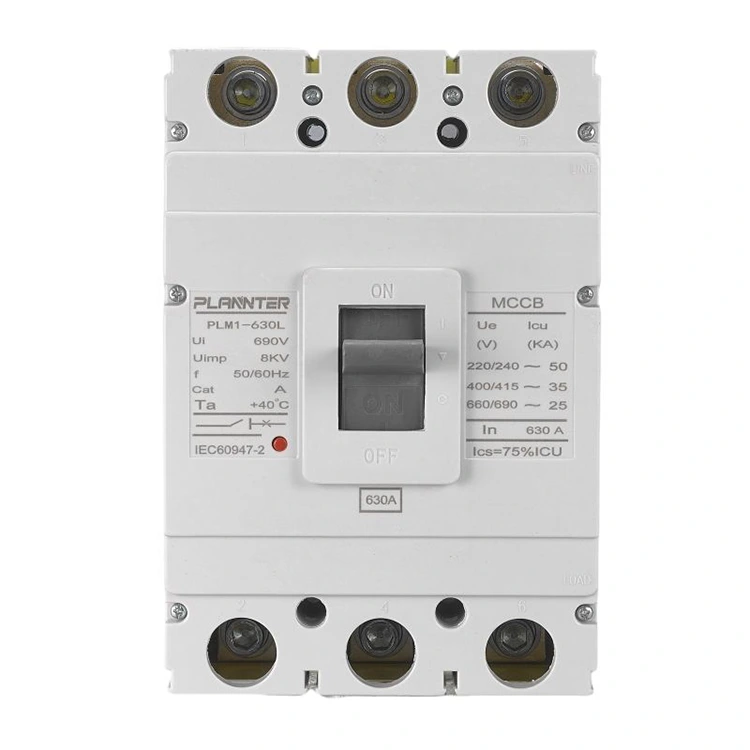

Pramoninis kintamosios srovės formos korpuso pertraukiklis

Kaip vedantisKinijos tiekėjasPUGAO (Plannter Electric) siūlo 14 metų gamybos meistriškumąPramoninis kintamosios srovės formos korpuso pertraukiklis630A serija. Sukurtas didelio galingumo elektros paskirstymui, šis pertraukiklis sujungia didelę pertraukimo galią ir griežtą patvarumą, kad apsaugotų didelės apimties elektros infrastruktūrą.

Kas yra pramoninis kintamosios srovės korpuso pertraukiklis?

ThePramoninis kintamosios srovės formos korpuso pertraukiklis is a heavy-capacity protective device designed to handle high-current loads while providing precise defense against overloads and short circuits. It acts as the primary safety gate in industrial networks, ensuring that downstream equipment remains protected even under extreme fault conditions.

Korpuso dizainas: puiki izoliacija ir ilgaamžiškumas

• Formuotas korpusas:Pagaminta iš didelio stiprumo, ugniai atsparių kompozitinių medžiagų, kurios suteikia išskirtinį dielektrinį stiprumą.
• Kompaktiškas pėdsakas:Optimizuota konstrukcija leidžia montuoti didelio tankio skirstomuosiuose įrenginiuose ir maitinimo spintelėse nepažeidžiant šilumos išsklaidymo.
• Atsparumas aplinkai:Korpusas yra sandarus, kad apsaugotų vidinį mechanizmą nuo pramoninių dulkių, drėgmės ir cheminių garų.

Dabartiniai įvertinimai: optimizuoti sunkioms apkrovoms

MūsųPramoninis kintamosios srovės formos korpuso pertraukiklisyra specialiai sukurtas didelės paklausos programoms:

• Nominali srovė:630A, idealiai tinka pagrindinėms skirstomosioms plokštėms ir didelėms mašinoms.
• Pertraukimo pajėgumas:Turi didelę 50 kA Ics (vardinę eksploatavimo pertraukimo galią) ir 65 kA Icu (didžiausią pertraukimo galią), užtikrinančią, kad įrenginys veiktų net ir nutraukus rimtus gedimus.
• Stabilus veikimas:Kalibruotas taip, kad išliktų stabilus, esant 1,05 karto didesnei vardinei srovei, kad būtų išvengta nemalonumų užblokavimo judrioje pramoninėje aplinkoje.

Mechanizmas: tikslumas ir greitas atsakas

Vidinis mechanizmasPramoninis kintamosios srovės formos korpuso pertraukiklisskirtas tikslumui ir ilgaamžiškumui:

• Reguliuojama momentinė kelionė:Magnetinio išjungimo nustatymus (Im) galima reguliuoti nuo 3,15 kA iki 6,3 kA, kad atitiktų konkrečias linijos varžas.
• Itin greitas pertraukimas:Gali užgesinti lankus ir atjungti grandines per 20 ms trumpojo jungimo atveju.
• Ištvermė išbandyta:Patvirtinta, kad mechaninis tarnavimo laikas yra 20 000 operacijų ir elektrinis - 5 000 ciklų esant pilnai 630 A apkrovai.
• Trumpalaikis atsparumas:Gali atlaikyti didelės srovės 55 kA impulsus 1 sekundę, užtikrinant puikų dinaminį ir šiluminį stabilumą.

Pagrindinės savybės ir charakteristikos

ThePramoninis kintamosios srovės formos korpuso pertraukiklis630A serija sukurta taip, kad atitiktų griežtus šiuolaikinės infrastruktūros reikalavimus. Nuo tikslios inžinerijos iki modulinio lankstumo šios funkcijos užtikrina, kad jūsų elektros sistemos išliktų saugios, efektyvios ir atitinka tarptautinius standartus.

1. Didelis pertraukimo pajėgumas

MūsųPramoninis kintamosios srovės formos korpuso pertraukiklissukurtas siekiant valdyti ekstremalias elektros gedimus be gedimų.

• Icu / Ics našumas:Pasiekia iki 65 kA didžiausią pertraukimo galią, o eksploatacinės pertraukos galia (ICS) palaikoma 50 kA.
• Klaidinga izoliacija:Greitai užgesina lankus per 20 ms, kad būtų išvengta žalos pasroviui pramoninėms mašinoms.

2. Reguliuojami kelionės nustatymai

Lankstumas yra labai svarbus pramoninėje aplinkoje. ThePramoninis kintamosios srovės formos korpuso pertraukiklisleidžia tiksliai sureguliuoti, kad būtų išvengta nemalonaus užkliuvimo, išlaikant tvirtą apsauginį barjerą.

• Perkrovos reguliavimas:Stabilus veikimas esant 1,05x vardinei srovei; patikimas atjungimas per vieną valandą esant 1,3 karto vardinei srovei.
• Momentinė magnetinė kelionė:Reguliuojami nustatymai (Im) nuo 3,15 kA iki 6,3 kA, kad atitiktų įvairias linijos varžas.

3. Terminiai-magnetiniai ir elektroniniai kelionės blokai

Kaip profesionalasKinijos tiekėjas, siūlome įvairias kelionės technologijas, atitinkančias skirtingus apsaugos profilius:

• Terminis-magnetinis:Patikima bimetalinė ir elektromagnetinė apsauga standartinėms pramoninėms apkrovoms.
• Elektroninė kelionė (neprivaloma):Patobulintas sudėtingų energijos paskirstymo tinklų, kuriems reikalinga skaitmeninė logika ir greitesnis atsako laikas, tikslumas.

4. Platus srovės diapazonas

630A rėmas yra tvirtas sprendimas patenkinti vidutinio ir didelio galios poreikius, užtikrinant nuoseklią apsaugą įvairiose prijungtų apkrovų ir linijų paskirstymo tinkle.

5. Kompaktiškas ir modulinis dizainas

Erdvės efektyvumas yra labai svarbus šiuolaikiniuose skirstomuosiuose įrenginiuose. ThePramoninis kintamosios srovės formos korpuso pertraukiklispasižymi didelio tvirtumo suformuotu korpusu, kuris maksimaliai padidina dielektrinį stiprumą ir sumažina bendrą didelio tankio spintelių įrengimo plotą.

6. Kelių polių apsauga

Mūsų standartinė 3 polių konstrukcija užtikrina sinchronizuotą veikimą visose fazėse. Šis susietas mechanizmas yra gyvybiškai svarbus norint apsaugoti trifazius variklius ir užtikrinti visišką sistemos izoliaciją gedimo metu.

7. Priedai ir komunikacija

Patobulinkite savoPramoninis kintamosios srovės formos korpuso pertraukiklissu įvairiais vietoje montuojamais priedais:

• Šunto išjungimai ir žemos įtampos išleidimai:Nuotoliniam avariniam išjungimui ir įtampos stebėjimui.
• Pagalbiniai ir signalizacijos kontaktai:Realaus laiko būsenos grįžtamasis ryšys į centralizuotas valdymo patalpas arba PLC.

8. Aplinkos atsparumas

Pagaminta mūsųKinijos gamyklaTaikant griežtą ISO9001 kokybės kontrolę, šie pertraukikliai yra išbandyti dėl:

• Dinaminis ir terminis stabilumas:Gali atlaikyti 55kA trumpalaikius impulsus 1 sekundę.
• Ilgaamžiškumas:Įrodytas mechaninis atsparumas 20 000 operacijų ir 5 000 elektrinių ciklų esant pilnai apkrovai.

DUK

Kuo skiriasi pramoninis ir komercinis MCCB?

Nors abu užtikrina grandinės apsaugą, anPramoninis kintamosios srovės formos korpuso pertraukiklisyra specialiai sukurtas sunkesniems darbams, palyginti su komerciniais įrenginiais:

• Įtampos / srovės valdymas:Pramoniniai modeliai, kaip ir mūsų 630A serija, yra skirti didesnėms nuolatinėms apkrovoms ir žymiai didesnei trumpojo jungimo pertraukimo galiai (iki 65 kA).
• Tvirtumas:Pramoniniai įrenginiai pasižymi padidintu terminiu ir dinaminiu stabilumu, kad atlaikytų didelės srovės impulsus (pvz., 55 kA per 1 sekundę), įprastus gamykloje.
• Reguliuojamumas:Skirtingai nuo fiksuoto nustatymo komercinių pertraukiklių, pramoninės versijos siūlo platų reguliavimo diapazoną tiek šiluminėms, tiek magnetinėms kelionėms, kad tilptų įvairios mašinos.

Kokios yra bendros pramoninių MCCB taikymas?

ThePramoninis kintamosios srovės formos korpuso pertraukiklisyra universalus komponentas, randamas įvairiose didelės paklausos aplinkose:

• Variklio apsauga:Idealiai tinka apsaugoti didelius trifazius variklius, valdyti dideles įjungimo sroves be trikdžių išjungimo ir užtikrinti tikslią apsaugą nuo perkrovos.
• Skydų lentos ir skirstomieji skydai:Skirstomosiose plokštėse veikia kaip pagrindinis įeinančių arba išeinančių srautų apsaugos mazgas, užtikrinantis visų atšakų grandinių saugumą.
• Pramoninė automatika:Integruota į sudėtingas gamybos linijas ir PLC valdomas sistemas, kad būtų užtikrintas patikimas automatinis maitinimo izoliavimas elektros gedimų metu.

Kuo skiriasi MCCB ir ACB?

Norint pasirinkti tinkamą jūsų įrenginio apsaugą, labai svarbu suprasti skirtumą:

• Vaidmuo:MCCB (Molded Case Circuit Breaker) paprastai naudojamas srovėms iki 1600A ir siūlo kompaktišką, sandarų dizainą. ACB (oro grandinės pertraukiklis) naudojamas daug didesnėms srovėms (iki 6300 A) ir paprastai tarnauja kaip pagrindinis visos gamyklos įeinantis pertraukiklis.
• Priežiūra:ThePramoninis kintamosios srovės formos korpuso pertraukiklisiš esmės nereikalauja priežiūros dėl sandaraus „formuoto korpuso“ dizaino. Priešingai, ACB turi prieinamas vidines dalis, kurias reikia reguliariai sutepti ir tikrinti kontaktus.

Kodėl verta rinktis PUGAO pramoninį kintamosios srovės korpuso pertraukiklį?

Kaip profesionalus tiekėjas, įsikūręs Kinijoje, PUGAO naudoja 14 metų gamybos patirtį, kad pasiūlytų pramoninius kintamosios srovės korpuso grandinės pertraukiklius – tinkamiausią pasirinkimą elektros paskirstymo sistemoms visame pasaulyje:

Išskirtinis pertraukimo našumas: turintys iki 65 kA didžiausią pertraukimo galią (Icu) ir 50 kA eksploatacinę pertraukimo galią (ICS), šie pertraukikliai užtikrina, kad įranga išliktų visiškai veikianti ir efektyvi net pašalinus trumpojo jungimo gedimus, taip žymiai sumažinant pakeitimo išlaidas.

Tikslūs apsaugos mechanizmai: su stabiliu šiluminiu-magnetiniu išjungimu, įrenginiai išlieka atsparūs trikdomam išjungimui, kai vardinė srovė yra 1,05 karto didesnė; Be to, jie gali pasigirti trumpesniu nei 20 ms trumpuoju trumpojo jungimo atsako laiku, sukurdami tvirtą gynybos liniją jūsų pramoninėms apkrovoms.

Ekstremalus pramoninis patvarumas: Atlaikę griežtus bandymus, šie pertraukikliai užtikrina mechaninį 20 000 ciklų eksploatavimo laiką ir 5 000 ciklų elektrinį eksploatavimo laiką esant pilnos apkrovos sąlygoms, taip pat gali atlaikyti trumpalaikius 55 kA šiluminio stabilumo šuolių šuolius 1 sekundę.

Visapusiška gamybos sistema: naudodamiesi mūsų Kinijoje įsikūrusios gamyklos geografiniais pranašumais, mes griežtai laikomės ISO 9001 standartų ir įdiegiame mašininio matymo tikrinimo technologiją, kuri palaiko OEM / ODM pritaikymą, taip garantuojame vienodą kiekvieno pristatomo produkto kokybę ir patikimumą.
