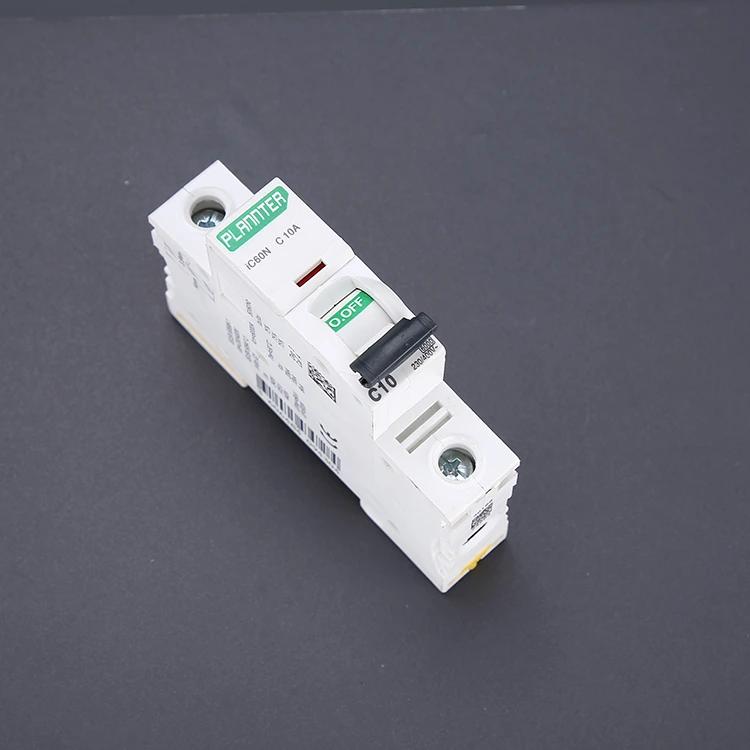

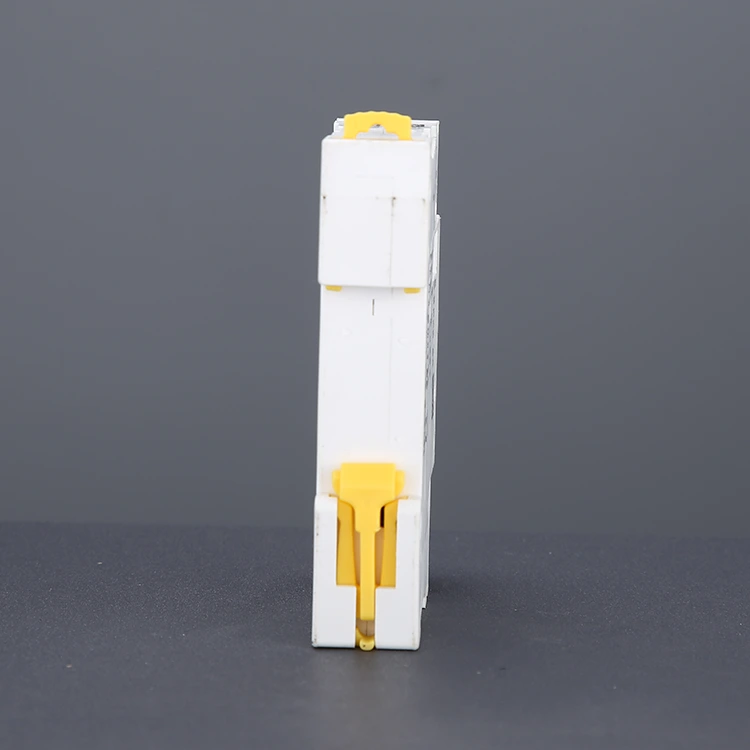

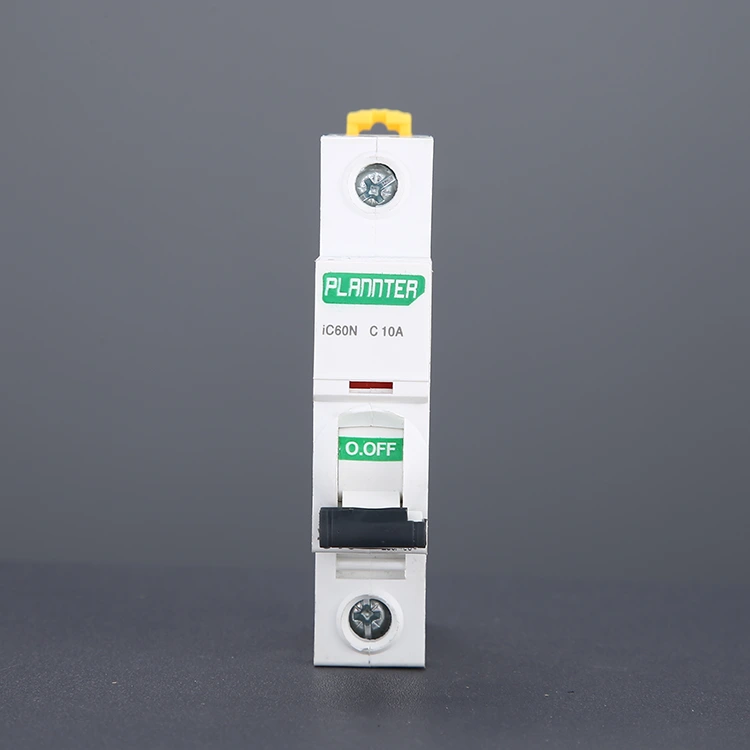

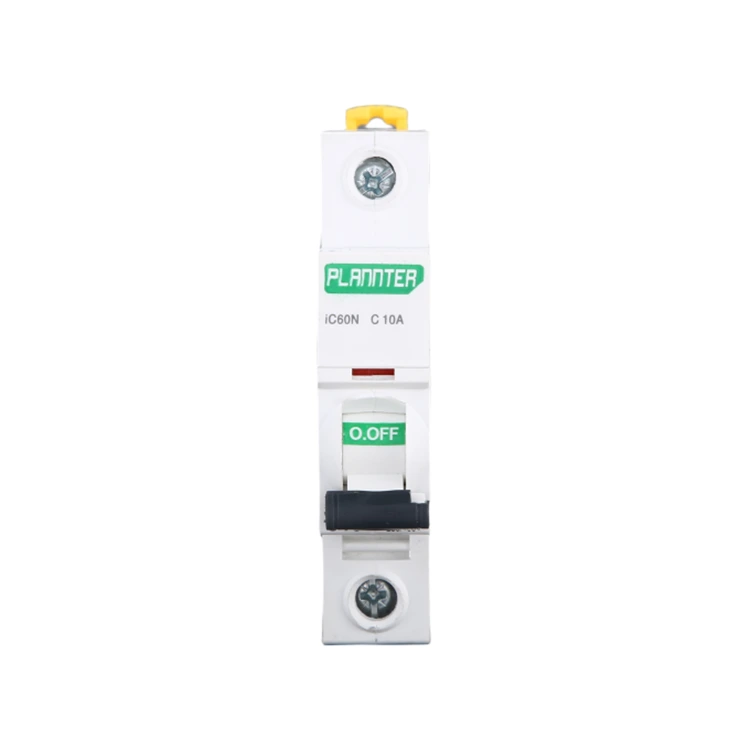

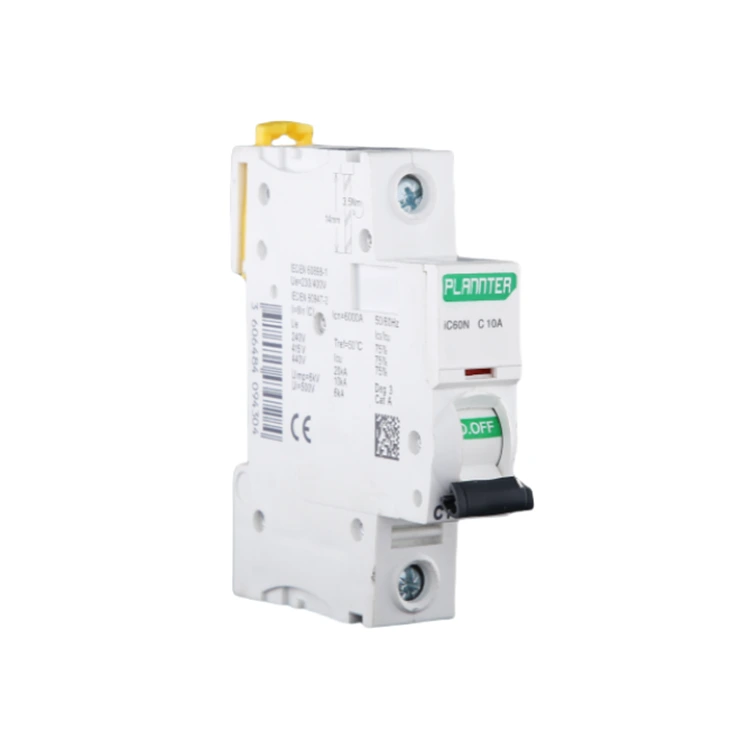

Kintamosios srovės didelės srovės miniatiūrinis grandinės pertraukiklis

Labiausiai paplitęs namų grandinės pertraukiklis yra vieno poliaus kintamosios srovės didelės srovės miniatiūrinis grandinės pertraukiklis, susidedantis iš vieno gaisrinio laido ir vieno nulinio laido ir sumontuotas ant namų elektros skydelio, kad būtų galima stebėti ir valdyti srovę viename laide. Jis apsaugo vieną laidą nuo perkrovų ir trumpųjų jungimų. Perkrovos arba trumpojo jungimo atveju grandinės pertraukiklis suveiks ir automatiškai nutrauks maitinimą. Jis gali apsaugoti elektros įrangą nuo elektros gaisrų.

Mūsų technologija

Valdymas didelėmis srovėmis kelia didžiulius reikalavimus gaminio mechaninei struktūrai ir medžiagoms. Remdamasi daugiau nei dešimties metų gamybos patirtimi, PUGAO įgyvendino techninius optimizavimus ir atnaujinimus, siekdama užtikrinti, kad mūsų kintamosios srovės didelės srovės miniatiūriniai grandinės pertraukikliai būtų puikiai pritaikyti realaus pasaulio programų poreikiams.

1. Sutirštinti, visiškai variniai vidiniai komponentai

Kuo didesnė srovė, tuo didesnė šiluma, kurią sukuria vidinė varža. Visi mūsų vidiniai laidūs tilteliai ir ritės yra pagaminti iš labai gryno elektrolitinio vario, kurio storis, palyginti su standartiniais modeliais, padidėjo 30 %, todėl temperatūros kilimas neviršija saugių ribų.

2. Standartinė didelė pertraukimo galia

Aukštos srovės grandinės paprastai yra priekinėje elektros sistemos dalyje. Trumpojo jungimo atveju numatoma gedimo srovė gali būti itin didelė. PUGAO didelės srovės serija yra standartinė su 10 kA pertraukimo galia, užtikrinančia, kad korpusas išliks nepažeistas ir neplyštų rimtų gedimų metu, taip apsaugant skirstomąjį skydą.

3. Dideli sidabro lydinio kontaktai

Norėdami išvengti kontaktinio suvirinimo esant didelėms apkrovoms, naudojame sidabro lydinio kontaktus, kurių paviršiaus plotas yra žymiai didesnis. Ši medžiaga ne tik gali pasigirti puikiu elektros laidumu, bet ir išlaiko pastoviai mažą kontaktinę varžą, net ir dažnai perjungiant operacijas, susijusias su didelėmis srovėmis.

Pagrindiniai taikymo scenarijai

Bet kokiai paskirčiai, kuriai reikia didelės galios, ypač kai prioritetas yra sumažinti plotą paskirstymo spintose, labai rekomenduojame pasirinkti mūsų kintamosios srovės didelės srovės miniatiūrinius grandinės pertraukiklius. Tai ypač pasakytina apie šiuos scenarijus:

Pagrindinės įeinančios linijos apsauga: pagrindinis maitinimo jungiklis didelėms viloms, mažmeninės prekybos parduotuvėms ir restoranams. Kadangi bendras visų buitinių prietaisų srovės suvartojimas gali viršyti 63A, reikalingas 80A arba 100A pagrindinis išjungiklis.

Pramoninė elektros įranga: Didelės galios varikliai, oro kompresoriai ir liejimo mašinos. Šie įrenginiai pasižymi didelėmis paleidimo srovėmis ir didelėmis veikimo srovėmis veikimo metu, todėl paprastai reikalingas didelės srovės grandinės pertraukiklis su D tipo išjungimo kreive.

Naujos energijos transporto priemonių įkrovimo stotys: didelės galios nuolatinės ir kintamosios srovės įkrovimo krūvos, kurių išėjimo srovė dažnai svyruoja nuo 80 A iki 125 A.

Duomenų centrai: serverio spintelių eilių paskirstymo blokų (RDU) apsauga, kuriai reikalinga didelio tankio diegimo galimybė ir gebėjimas valdyti dideles sroves.

PV ir energijos saugojimo sistemos: Apsauga kombainų dėžei galios keitiklių išėjimo stadijoje.

Skirtumas tarp 2 polių kintamosios srovės grandinės pertraukiklio ir 1 poliaus grandinės pertraukiklio

DUK

1. Ar sutinkate su pritaikyta paslauga?

Mes teikiame OEM / ODM paslaugą ir galime atspausdinti jūsų prekės ženklo logotipą ant kintamosios srovės didelės srovės miniatiūrinio grandinės pertraukiklio. Mes taip pat galime pateikti patenkinamus sprendimus pagal jūsų brėžinius ir parametrų reikalavimus.

2. Kokios yra jūsų mokėjimo sąlygos?

30% iš anksto apmokėta pavedimu, 70% sumokėta prieš išsiuntimą. Taip pat priimtini „Western Union“ ir akredityvas.

3. Kodėl didelės srovės grandinės pertraukiklio plotis atrodo toks pat kaip standartinio?

Būtent čia slypi jo išradingumas. Jis išlaiko standartinį 18 mm modulinį plotį, todėl jį galima sklandžiai montuoti ant standartinio DIN bėgelio. Tačiau jo viduje yra aukštesnės specifikacijos izoliacinės medžiagos ir specializuota šilumos išsklaidymo kanalo konstrukcija, leidžianti efektyviai valdyti šilumą, kurią sukuria didelės galios apkrovos.

4. Ar yra kokių nors specialių reikalavimų montuojant aukštos srovės jungiklį?

Sukimo momentas yra pagrindinis veiksnys. Esant maždaug 100 A srovėms, net šiek tiek atsilaisvinę gnybtų varžtai gali sukurti pakankamai šilumos, kad per labai trumpą laiką ištirptų plastikinis korpusas. PUGAO rekomenduoja naudoti profesionalų dinamometrinį veržliaraktį ir periodiškai tikrinti laidų jungčių sandarumą.
