Vienfazis 230 V reguliuojamas viršįtampio apsaugas

Vienfazis 230 V reguliuojamas viršįtampio apsaugas yra moduliuotas, galintis reguliuoti grandinės viršįtampą, žemą įtampą ir perteklinę srovę. Apsauga gali greitai nutraukti grandinę, kad būtų išvengta neįprastos įtampos ar srovės, kuri nesugadintų elektros įrangos. Be to, kai įtampos arba srovės vertė grįš į normalią, grandinė bus automatiškai įjungta per nustatytą delsos laiką, pavyzdžiui, ji gali normaliai veikti vidury nakties, kai ji yra nepilotuojama, ir ji naudoja dvigubą skaitmeninį vamzdelį, kuris gali rodyti įtampos ir srovės reikšmes tuo pačiu metu.

Vienfazis 230 V reguliuojamas viršįtampio apsaugas tinka naudotojams arba apkrovoms, kurių kintamosios srovės įtampa 230 V, dažnis 50 Hz, vardinė darbinė srovė 100 A ir mažesnė. Pavyzdžiui, kintamosios srovės elektros sistemoje, generatoriuose, pastotėse, gamyklose, mašinų skyriuose ir kitose vietose šis gaminys reikalingas. Kintamosios srovės maitinimo sistemoje įtampos ir srovės apsauga priklauso įrangos apsaugos įtaisui, kad būtų išvengta įrangos gedimo dėl staigaus elektros tinklo gedimo, žemos įtampos ir pan. Mašinų patalpose, gamyklose ir kitose vietose vienfazis 230 V reguliuojamas viršįtampio apsaugas gali apsaugoti įrangą nuo netinkamo operatoriaus veikimo ar nenormalaus maitinimo šaltinio, kad būtų užtikrintas normalus veikimas ir saugi gamyba.

Pagrindinės savybės ir funkcinės specifikacijos

Reguliuojami apsaugos parametrai:

• Apsauga nuo viršįtampio:Vienfazė 230 V reguliuojama viršįtampio apsauga leidžia vartotojams nustatyti viršutines įtampos ribas, kad būtų išvengta žalos dėl įtampos šuolių.
• Apsauga nuo žemos įtampos:Automatiškai atsijungia, kai įtampa nukrenta žemiau saugios slenksčio, apsaugodama jautrią įrangą.
• Apsauga nuo viršsrovių:Reguliuojami srovės nustatymai užtikrina, kad grandinės būtų apsaugotos nuo perkrovos.
• Veiksmo laikas / delsa:Pritaikomas delsos laikas padeda išvengti dažno išjungimo dėl laikinų svyravimų.

Sauga ir veikimas

• Automatinis atkūrimas:Vienfazis 230 V reguliuojamas viršįtampio apsaugas automatiškai atkuria maitinimą, kai įtampa grįžta į normalią per iš anksto nustatytą delsą.

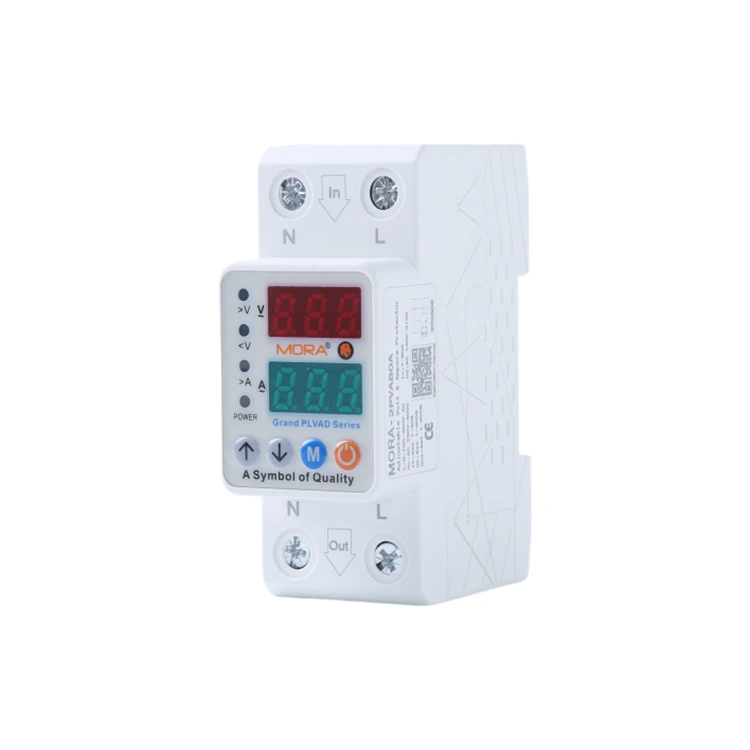

• Skaitmeninis ekranas:Dvigubas skaitmeninis ekranas rodo realiu laiku įtampos ir srovės vertes, kad būtų lengva stebėti.
• Greitas atsakymas:Greitai atjungia maitinimą esant neįprastoms sąlygoms, kad sumažintų įrangos žalą.

Montavimas ir projektavimas

• DIN bėgelio montavimas:Standartinis TH35-7.5 bėgių montavimas greitam nustatymui paskirstymo dėžėse.
• Tvirtas korpusas:Ugniai atspari medžiaga užtikrina saugumą ir ilgaamžiškumą pramoninėje aplinkoje.
• Mažas energijos suvartojimas:Veiksminga konstrukcija sumažina energijos nuostolius eksploatacijos metu.
• Vienfazis 230 V reguliuojamas viršįtampio apsaugas yra kompaktiškas ir tinka valdymo skydams ir elektros spintelėms.

Išsamūs techniniai duomenys

• Nominali įtampa:AC 230V, 50Hz
• Nominali srovė:≤100A
• Atkūrimo delsos laikas:Reguliuojamas (pritaikomas pagal programą)
• Mechaninis tarnavimo laikas:Ilgas tarnavimo laikas nuolatiniam darbui
• Darbinė temperatūra:-20℃ iki +70℃

Taikymo scenarijai

• Vienfazis 230 V reguliuojamas viršįtampio apsaugas plačiai naudojamas generatoriuose, pastotėse, gamyklose ir serverių patalpose.
• Apsaugo įrangą nuo įtampos nestabilumo, maitinimo sutrikimo ir operatoriaus klaidų.
• Užtikrina stabilų veikimą gyvenamosiose, komercinėse ir pramoninėse elektros energijos sistemose.

Svarbios pastabos

• Montuoti aplinkoje, esančioje žemiau 3000 m aukščio virš jūros lygio, kai taršos lygis yra 2 klasė.
• Užtikrinkite tinkamą vertikalų montavimą ne didesniu kaip 5° pakreipimu.
• Venkite stipraus smūgio transportavimo metu ir laikykite sausose laikymo sąlygose.
• Montavimo ir priežiūros darbus turi atlikti kvalifikuoti darbuotojai.

Naudojimo sąlygos:

Aplinkos temperatūra: -20℃ ~ +70℃. Aukštis virš jūros lygio: įrengimo vietos aukštis virš jūros lygio neturi viršyti 3000 metrų. Užterštumo lygis: 2 klasė.

Montavimo sąlygos: Šis vienfazis 230 V reguliuojamas viršįtampio apsaugas turi būti montuojamas su TH35-7.5 montavimo bėgeliu, o montavimo paviršiaus nuolydis nuo vertikalės neturi viršyti 5°.

Transportavimo ir laikymo sąlygos: Temperatūra: -20 ℃ ~ 70 ℃. Gaminys turi būti lengvai pakrautas ir iškrautas transportavimo metu, neapverstas ir vengti stipraus susidūrimo.

DUK

Kokie yra tipiški reguliuojami diapazonai 230 V sistemoms?

• Apsauga nuo viršįtampių paprastai reguliuojama nuo 250 V iki 300 V.
• Apsauga nuo žemos įtampos paprastai nustatoma tarp 140V – 210V.
• Viršsrovių nustatymai priklauso nuo modelio, dažniausiai iki 100A.
• Vėlavimo laiką galima reguliuoti (pvz., 1–300 sekundžių), kad būtų išvengta nemalonumų.

Ar jis automatiškai atkuria maitinimą?

• Taip, vienfazis 230 V reguliuojamas viršįtampio apsaugas palaiko automatinį atkūrimą.
• Kai įtampa ir srovė normalizuojasi, ji vėl prijungia grandinę po iš anksto nustatyto delsos.
• Ši funkcija naudinga neprižiūrintoms aplinkoms, pvz., serverių patalpoms ar gamykloms.

Kuo tai skiriasi nuo viršįtampių apsaugos?

• Apsauga nuo viršįtampio: atjungia maitinimą, kai įtampa viršija saugias ribas.
• Apsauga nuo viršįtampių: sugeria arba nukreipia trumpalaikius įtampos šuolius.
• Viršįtampio apsauga užtikrina nuolatinį stebėjimą ir aktyvų išjungimą, o apsauga nuo viršįtampių tvarko trumpalaikius įvykius.
• Jie dažnai naudojami kartu, kad būtų užtikrinta visiška apsauga.

Kas atsitiks, jei yra viršsrovė?

• Prietaisas aptinka, kai srovė viršija iš anksto nustatytą slenkstį.
• Jis greitai atjungs grandinę, kad būtų išvengta perkaitimo ar žalos.
• Pašalinus gedimą, sistema gali automatiškai atkurti maitinimą, jei sąlygos normalizuosis.
