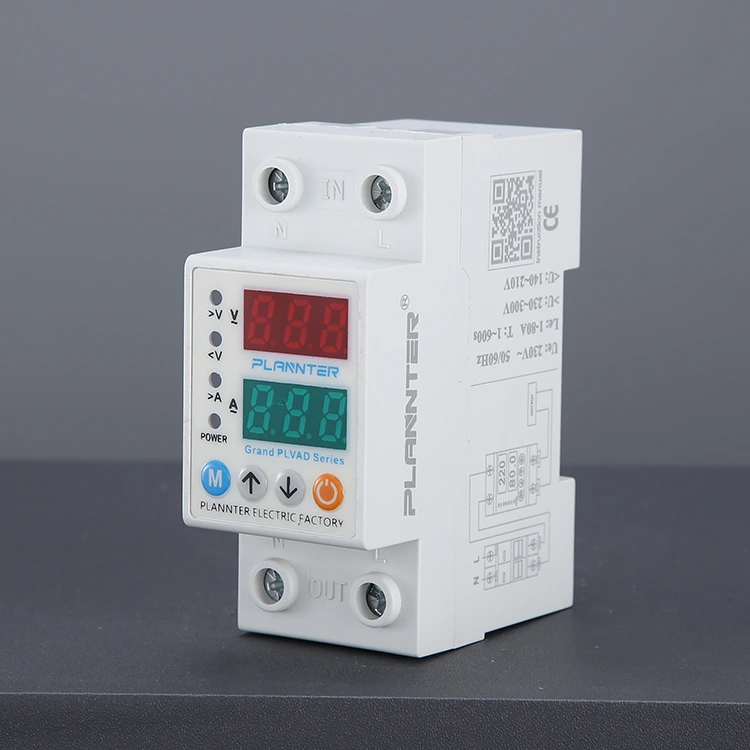

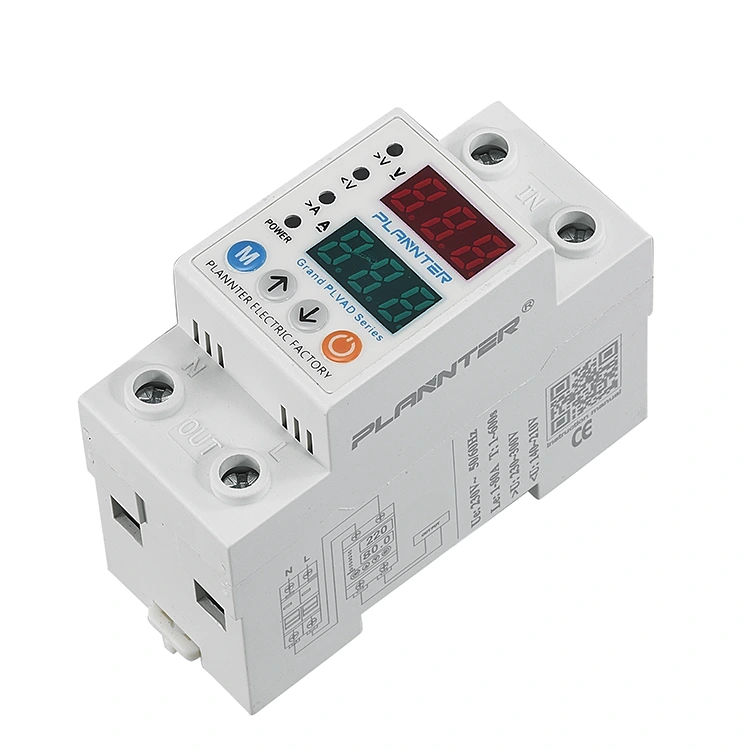

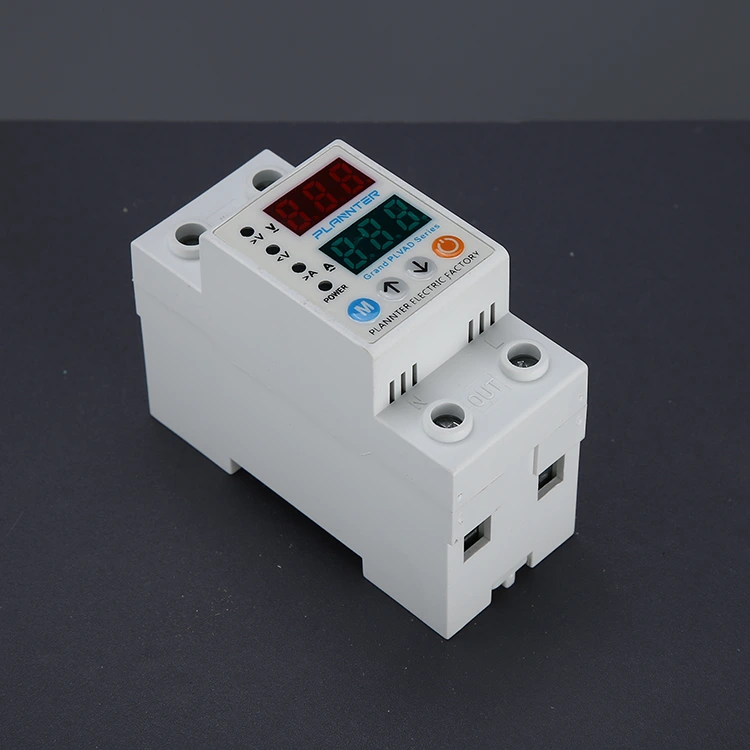

Dviejų ekranų įtampos apsauga

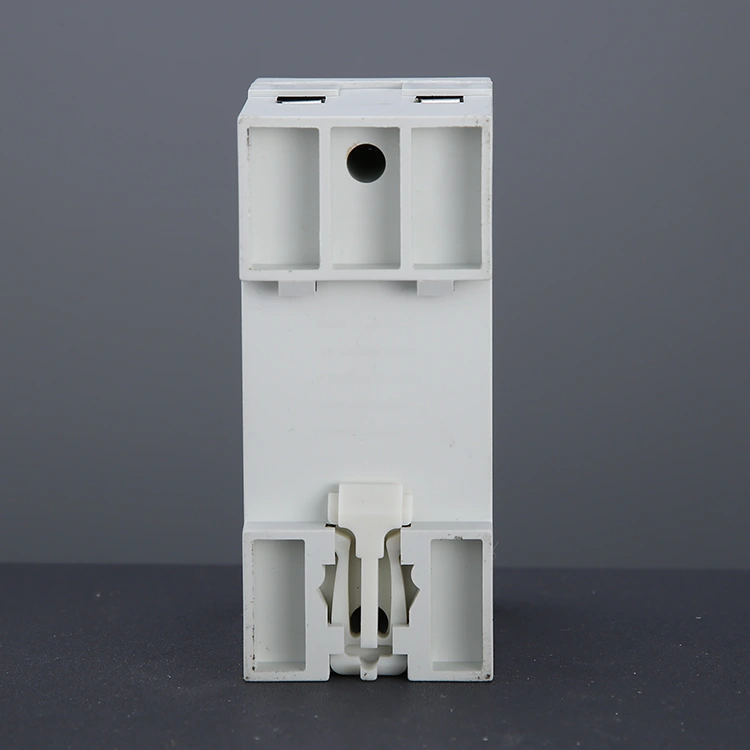

Reguliuojama įtampa apsaugo elektros sistemas nuo per didelės, per mažos įtampos, per didelės srovės ir per mažos srovės skirtingoms sistemoms, pvz., saulės energijos instaliacijai, kad būtų išvengta įrangos sugadinimo. Teikia stebėjimo ir apsaugos sistemą realiuoju laiku pramoninėms, komercinėms ir gyvenamosioms patalpoms. Šis PUGAO („Plannter Electric“) dvigubo ekrano įtampos apsauginis įtaisas turi du LED ekranus, kurie iš pirmo žvilgsnio rodo įvesties įtampą ir apkrovos srovę. Sutaupo vietos su DIN bėgelio tvirtinimu ir lengva nustatyti naudojant nustatymo / aukštyn / žemyn / rankiniu būdu įjungimo / išjungimo mygtukus.

Savybės

Reguliuojama įtampos / srovės apsauga: Galime nustatyti pritaikomą viršįtampą, pvz. >230V ir viršsrovių iki 63A slenksčiai, skirti stebėti ir apsaugoti elektros sistemą nuo pažeidimų dėl galios svyravimų.

Realaus laiko dvigubas ekranas: Šis dvigubo ekrano įtampos apsauginis įtaisas turi skaitmeninį LED ekraną, kuris stebi 220 V / 230 V įtampą ir srovės reikšmes.

Keli indikatoriniai aliarmai: Raudoni ir žali šviesos diodai aiškiai rodo maitinimo būseną, viršįtampą / viršsrovę ir žemos įtampos / nepakankamos srovės sąlygas, užtikrindami stebėjimą realiuoju laiku ir patikimą sistemos apsaugą pramoninėms, komercinėms ir gyvenamosioms patalpoms.

Kokios yra dvigubo ekrano įtampos apsaugos priemonės?

Nors grandinės pertraukikliai pirmiausia užtikrina apsaugą nuo trumpųjų jungimų ir perkrovų, neatsižvelgiant į įtampos lygius, jei jums reikia specializuotos įrangos, skirtos konkrečioms su įtampa susijusioms problemoms spręsti, PUGAO dvigubo ekrano įtampos apsauga yra idealus pasirinkimas.

1. Apsauga nuo viršįtampių

Staigiai padidėjus įtampai (pavyzdžiui, jei nutrūkus nuliniam laidui įtampa smarkiai pakyla iki 380 V), prietaisas akimirksniu nutrauks maitinimą, kai įtampa viršys iš anksto nustatytą slenkstį, taip išvengiant elektros prietaisų gedimo ar perdegimo.

2. Apsauga nuo žemos įtampos

Kai įtampa nukrenta per žemai, pvz., nukrenta žemiau 170 V didžiausio elektros naudojimo laikotarpiais, įrenginys automatiškai atjungs maitinimą. Tai apsaugo varikliu varomus prietaisus nuo perkaitimo ir perdegimo dėl veikimo esant nepakankamai įtampai.

3. Apsauga nuo viršsrovių

PUGAO produktai yra pažangūs ir labai patikimi, juose yra integruotos srovės stebėjimo galimybės. Jei srovė viršija iš anksto nustatytą slenkstį, įrenginys suveikia, kad užtikrintų apsaugą.

4. Automatinis atkūrimas

Kai įtampa grįš į normalų lygį, įtampos apsauga po trumpo uždelsimo automatiškai atkurs maitinimą, nereikalaujant rankinio įsikišimo.

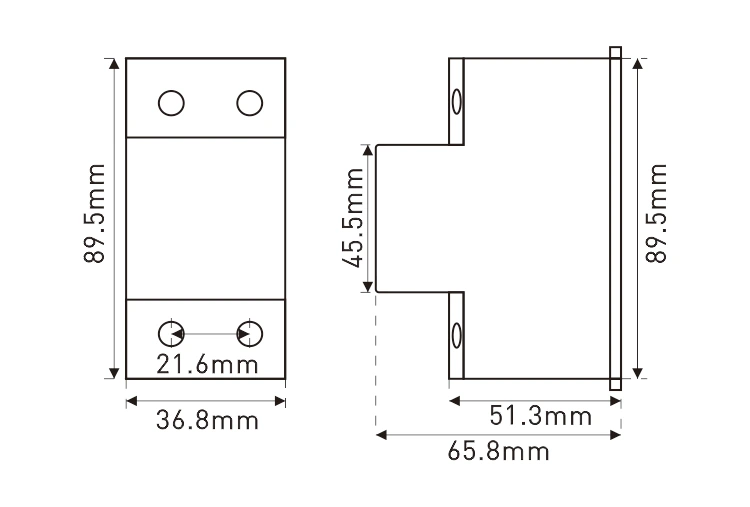

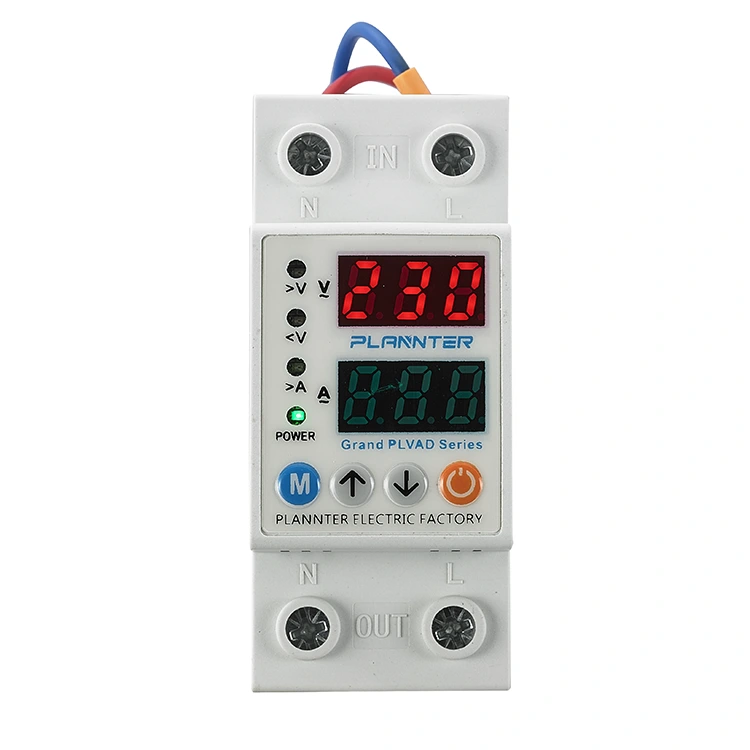

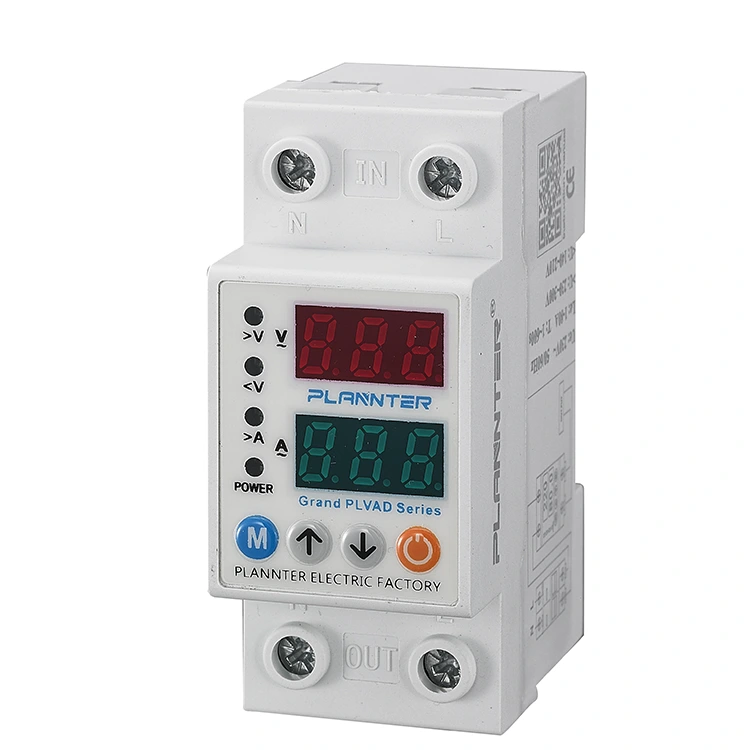

Ekranas ir mygtukai

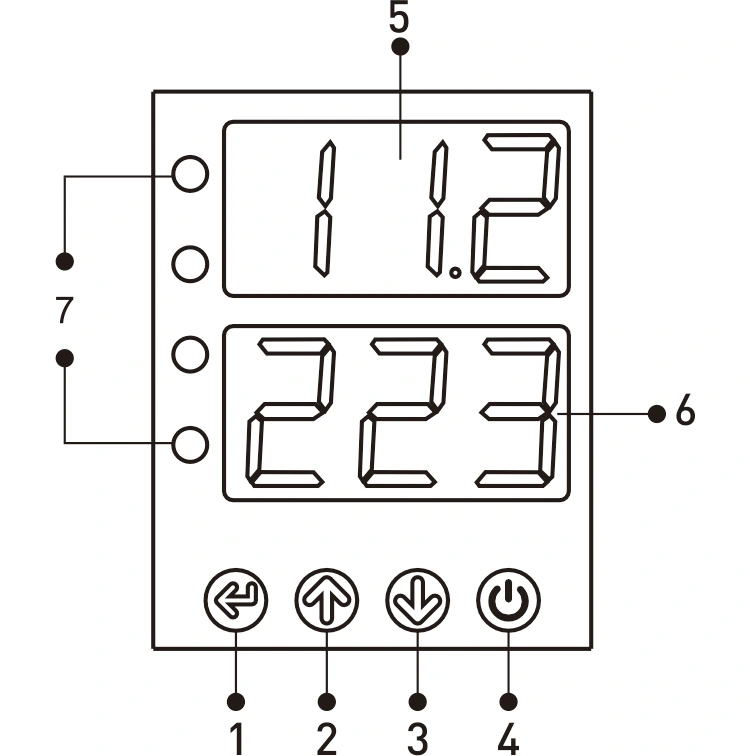

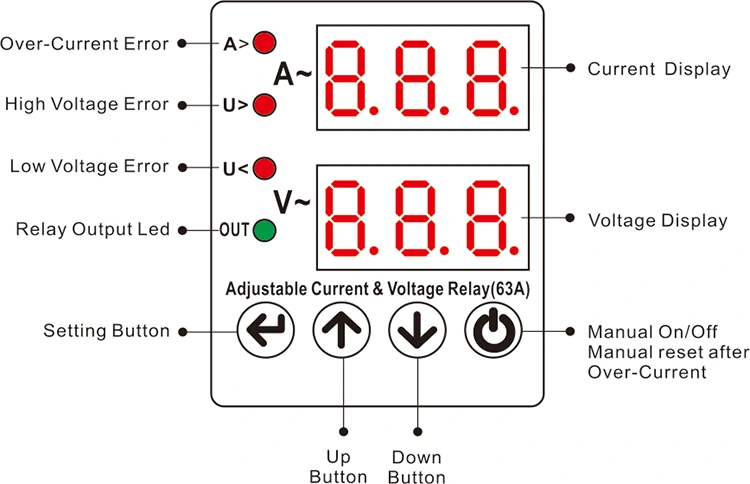

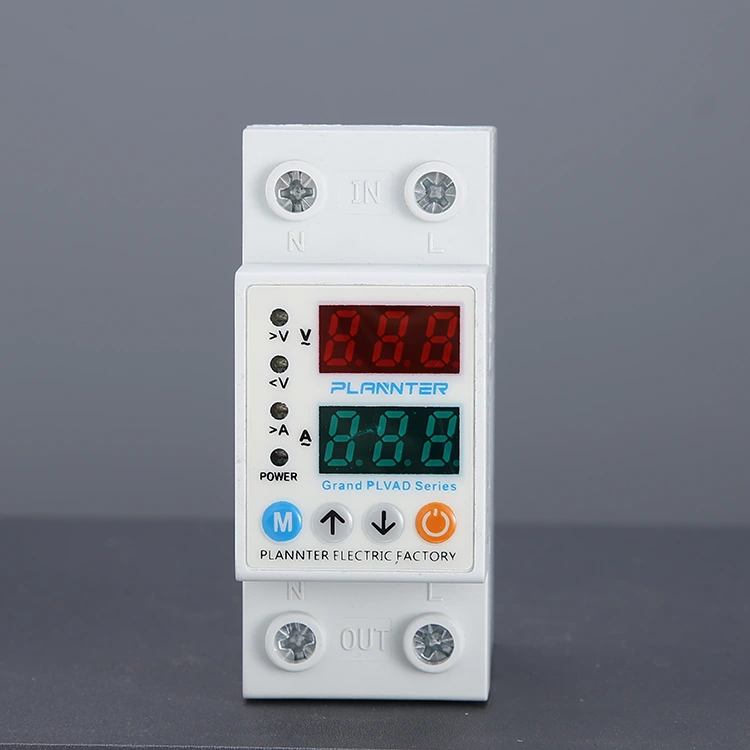

1 – SET mygtukas: viršsrovei nustatyti arba keisti, aukštos/žemos įtampos nustatymo reikšmės, klaidos ir kt.

2 – mygtukas AUKŠTYN: padidina norimą reikšmę.

3 – Mygtukas žemyn: sumažina norimą reikšmę.

4 – Rankinis įjungimo/išjungimo mygtukas: naudojamas įrenginio išvesties išjungimui. Esant tokiai būsenai, ekrane bus rodoma „Išjungta“ ir įrenginys pats nenustatys. Jei prietaisas nėra sugedęs, dar kartą paspaudus šį mygtuką įrenginys įjungs ir vėl bus naudojamas.

5 – DABARTINIS EKRANAS

Pirmoji ekrano grupė: normaliai veikiant čia rodoma įėjimo įtampa; ne gedimo sąlygomis ekranas visada šviečia; esant gedimams dėl aukštos arba žemos įtampos, ekranas mirksi. Programavimo metu ekrane rodomos atitinkamos programos reikšmės, tokios kaip viršsrovė, aukšta įtampa/žema įtampa, gedimo laukimas, atstatymo laukimo nustatytos reikšmės.

6 – Įtampos ekranas

Antroji ekrano grupė: normaliai veikiant, rodoma dabartinė vertė; be gedimo, ekranas lieka apšviestas; esant viršsrovei, ekranas mirksi. Programavimo metu rodoma atitinkama programos reikšmė.

7 - šviesos diodai:

A>: šviečia esant viršsrovei.

V>: šviečia aukštos įtampos gedimo metu.

V<: šviečia esant žemos įtampos gedimui.

OUT: šviečia, kai įrenginys išveda.

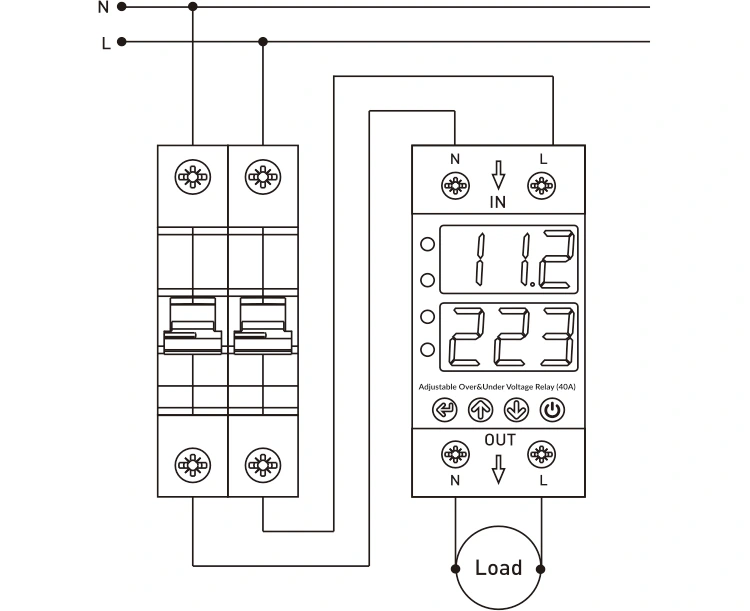

Ryšio schema

Nuliniai ir faziniai laidai iš maitinimo šaltinio turi būti prijungti prie "N" ir "L" gnybtų įrenginio skyriuje "Įvestis".

Įrenginiams, kuriems reikalinga apsauga nuo viršįtampio ir per žemos įtampos, nuliniai ir faziniai laidai turi būti prijungti prie "N" ir "L" gnybtų, esančių įrenginio skyriuje "Išėjimas".

Taikymo scenarijai

DUK

K: Ar galiu pats rankiniu būdu reguliuoti įtampos išjungimo ribas?

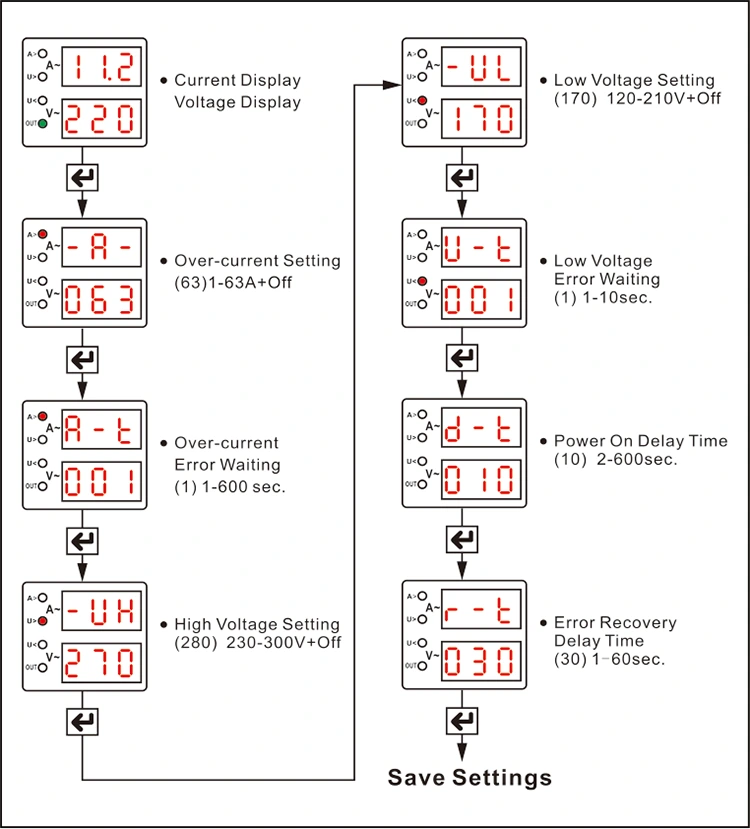

A: Taip. Tai vienas iš pagrindinių PUGAO produktų pranašumų. Galite rankiniu būdu reguliuoti šiuos parametrus naudodami valdymo skydelio reguliavimo mygtukus:

Apsaugos nuo viršįtampio slenkstis

Apsaugos nuo žemos įtampos slenkstis

Apsaugos nuo per didelės srovės slenkstis

Atkūrimo delsos laikas

Norėdami sužinoti konkrečius konfigūravimo veiksmus, žr. su gaminiu pateiktą naudojimo vadovą.

Kl .: Kodėl ekranas užsidega iš karto po maitinimo šaltinio prijungimo, bet maitinimas į apkrovą nepateikiamas iš karto?

A: Patikrinkite ekraną, ar mirksi skaičiai, ar nevyksta atgalinis skaičiavimas. Tai rodo, kad aktyvuota apsaugos uždelsto paleidimo funkcija.

Tikslas: Apsaugoti nuo elektros prietaisų sugadinimo dėl staigių srovės viršįtampių, kurie gali atsirasti iš karto po elektros tinklo priežiūros ar atstatymo.

Rekomendacija: jei norite, kad maitinimas būtų tiekiamas iš karto po prisijungimo, galite nustatyti atkūrimo delsos laiką iki minimalios vertės; tačiau prietaiso saugumo sumetimais rekomenduojame išlaikyti tam tikrą delsimo laikotarpį.
