Kaip rankinis perjungimo jungiklis pagerina sistemos patikimumą ir saugumą?

Šiame straipsnyje nagrinėjami a. pranašumai, programos ir pagrindiniai parametraiRankinis perjungimo jungiklis(MCS). Mes atsakysimekaip, kodėl, irkąklausimus, kad galėtumėte giliai, profesionaliai susipažinti su gaminiu, pristatyti gamintojąYueqing plantatorių elektros gamyklair pateikite išsamią specifikacijų lapą. Taip pat įtrauksime DUK skyrių, kuriame bus pateikiami dažniausiai užduodami klausimai apie rankinio perjungimo jungiklius. Tikslas yra padėti jums išsamiai suprasti produktą ir nuspręsti, kaip jis tinka jūsų sistemai.

Turinys

1. Įvadas į Yueqing plantatorių elektros gamyklą

2. Kas yra rankinis perjungimo jungiklis?

3. Kaip ir kodėl naudoti rankinį perjungimo jungiklį

4. Techninės specifikacijos ir parametrai

5. DUK: 10 dažniausiai užduodamų klausimų ir atsakymų

6. Santrauka ir kontaktinė informacija

1. Įvadas įYueqing plantatorių elektros gamykla

Yueqing plantatorių elektros gamyklayra gerai žinomas gamintojas, kurio specializacija yra žemos įtampos elektros paskirstymo įranga ir perjungimo įrenginiai. Įsikūręs Yueqing, Zhejiang provincijoje Kinijoje, gamykla daugiausia dėmesio skiria perjungimo įrenginių, įskaitant rankinius perjungimo jungiklius, perdavimo jungiklius ir susijusius priedus, projektavimui, gamybai ir testavimui. Turėdama dešimtmečių gamybos patirtį ir griežtą kokybės kontrolę, įmonė siūlo pritaikytus sprendimus pramoniniams, komerciniams ir gyvenamiesiems namams. Jų gaminių linija sukurta taip, kad atitiktų pasaulinius standartus ir užtikrintų patikimą veikimą įvairiomis sąlygomis.

Įkurta 2011 m.Yueqing Plannter elektros gamykla14 metų specializuojasi žemos įtampos elektros įrangos gamyboje, visų pirma eksportuodama elektros paskirstymo jungiklius, valdymo įrangą, variklius, prietaisus ir kitus gaminius. Bendrovė palaiko visapusišką ir mokslinę kokybės vadybos sistemą. „Plant Electric Factory“ vientisumas, stiprumas ir gaminių kokybė pripažįstami visoje pramonėje.

2. Kas yra rankinis perjungimo jungiklis?

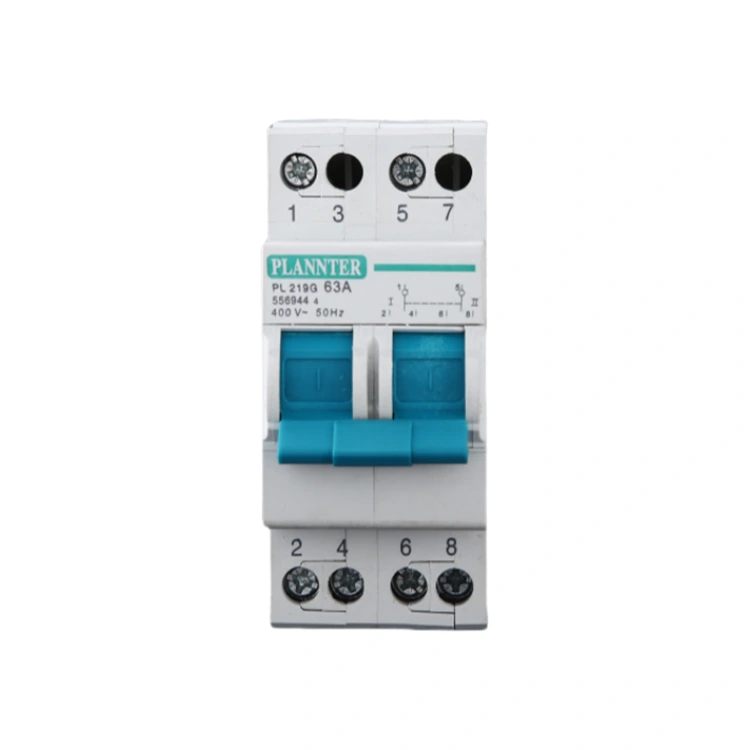

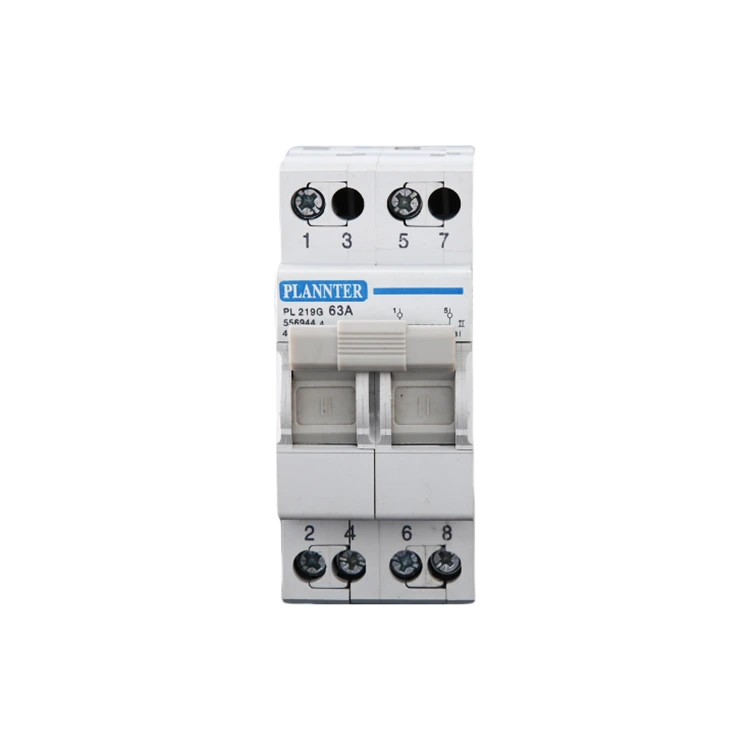

A Rankinis perjungimo jungiklis(MCS) yra mechaninis arba elektromechaninis įrenginys, leidžiantis vartotojui rankiniu būdu perjungti apkrovą iš vieno maitinimo šaltinio į kitą (pavyzdžiui, iš elektros tinklo į atsarginį generatorių) ir atgal.
Pagrindinės funkcijos:

• Užtikrina saugią dviejų maitinimo šaltinių izoliaciją, todėl apkrovą bet kuriuo metu tiekia tik vienas šaltinis.

• Įgalina rankinį, o ne automatinį valdymą. Jungiklio operatorius fiziškai judina svirtį arba rankeną, kad pasirinktų šaltinius.

• Palaiko kelis perėjimo tipus (atviras, greitas, uždaras) pagal gaminio dizainą.

Kodėl tai svarbu?
Įrenginiuose, kuriuose automatinis perjungimas nėra būtinas arba yra brangus, arankinis perjungimo jungiklissiūlo patikimą ir paprastą alternatyvaus maitinimo šaltinio valdymo sprendimą. Tai užtikrina, kad sutrikus pagrindiniam maitinimo šaltiniui, vartotojas galėtų saugiai ir rankiniu būdu pereiti prie atsarginio maitinimo šaltinio, nerizikuodamas, kad tinklelis bus atskirtas arba atgal tiekiamas.

3. Kaip ir kodėl naudoti rankinį perjungimo jungiklį

Kaiptai veikia

• Esant normaliam darbui,MCSjungia apkrovą prie pirminio maitinimo šaltinio (komunalinio tinklo).

• Kai pirminis šaltinis sugenda arba jį reikia prižiūrėti, operatorius rankiniu būdu pajudina rankeną / svirtį, kad atjungtų pirminį šaltinį ir prijungtų atsarginį šaltinį (pvz., generatorių, alternatyvų tinklą).

• Atkūręs ir stabilizavęs pirminį šaltinį, operatorius rankiniu būdu pakeičia jungiklį, kad apkrova būtų grąžinta į pagrindinį, ir izoliuoja atsarginį šaltinį.

• Kadangi įrenginys yra rankinis, žmogaus įsikišimas užtikrina supratimą apie perjungimą, o valdymo logika iš esmės yra paprastesnė nei automatinio perdavimo jungikliai.

Kodėlnaudoti vieną?

• Ekonomiškumas: Rankiniai įrenginiai paprastai yra pigesni nei visiškai automatiniai perdavimo jungikliai (ATS), nes nereikia automatinio jutimo ar motorizuoto paleidimo.

• Kontrolė ir saugumas: Rankinis perjungimas suteikia operatoriui visišką kontrolę, kada ir kaip įvyksta perjungimas, o tai gali būti pageidautina paprastesniuose įrenginiuose arba ten, kur pirmenybė teikiama rankinei priežiūrai.

• Patikimumas ir priežiūra: mažiau automatinių komponentų reiškia mažiau galimų gedimų režimų; paprastesnis dizainas dažnai prilygsta mažesnei priežiūrai.

• Pritaikomumas: tinka daugeliui nustatymų, įskaitant mažus komercinius pastatus, gyvenamųjų namų parengties programas, nuotolinius įrenginius arba nekritines apkrovas, kur nereikia visiško automatizavimo.

• Atitiktis ir izoliacija: Užtikrina tinkamą šaltinių izoliaciją, kad būtų užtikrinta sauga, užkertamas kelias atgaliniam tiekimui į komunalinių paslaugų tinklą ir laikomasi kodo reikalavimų.

Kadairkurnaudoti

• Kai turite generatorių ir jums reikia saugaus būdo rankiniu būdu perjungti komunalinę paslaugą ir generatorių.

• Pastatų paskirstymo sistemose, kur atsarginė energija naudojama tik tada, kai būtina ir rankinis įsikišimas yra priimtinas.

• Aplinkose, kur automatinis perjungimas nereikalingas dėl išlaidų, veikimo paprastumo ar reguliavimo apribojimų.

• Atokiose arba pramoninėse vietose, kur operatorius visada yra ir yra įmanomas rankinis perjungimas.

4. Techninės specifikacijos ir parametrai

Čia pateikiami tipiniai arankinis perjungimo jungiklis, po kurio pateikiama pagrindinių modelio parametrų palyginimo lentelė. Šios lentelės yra naudingos inžinieriams, pirkimų specialistams ir techniniams pirkėjams.

A. Specifikacijų sąrašas

• Dabartinis įvertinimas (pvz., nuo 16 A iki 3 200 A)

• Vardinė įtampa (pvz., 230 V, 400 V kintamoji arba aukštesnė)

• Stulpai (pvz., 3 polių, 4 polių)

• Perėjimo tipas (atviras, greitas, uždaras)

• Aptvaro laipsnis (IP reitingas)

• Terminalo konfigūracija, jungčių skaičius

• Tinka didelėms apkrovoms, CTI įvertinimas (pvz., virš 600 V)

• Atitiktis standartams (pvz., IEC/EN 60947-3)

• Montavimo tipas (montuojamas prie sienos, montuojamas ant skydo)

• Aplinkos sąlygų tolerancija (temperatūra, drėgmė ir kt.)

• Rankena / pavaros mechanizmas, pasirenkami priedai (velenas, rankenos ilgis)

B. Tipinių modelių palyginimo lentelė

C. Pagrindinės specifikacijos nuostatos

• Įsitikinkite, kad srovės įvertinimas apima maksimalią apkrovą ir saugos ribą.

• Įsitikinkite, kad įtampa atitinka maitinimo sistemą (vienfazis arba trifazis).

• Pasirinkite tinkamą polių konfigūraciją, atsižvelgdami į tai, ar reikalingas neutralus perjungimas.

• Pasirinkite perėjimo tipą, atitinkantį sistemos pertraukimo toleranciją (tipiškas atviras perėjimas).

• Įsitikinkite, kad korpusas ir IP reitingas atitinka įrengimo aplinką (lauke, viduje, dulkėta, drėgna).

• Įsitikinkite, kad priedai ir rankenos / veleno ilgiai atitinka gamyklos rekomendacijas (pvz., rankenos ilgio ribą)

5. DUK: 10 dažniausiai užduodamų klausimų ir atsakymų

1 klausimas: kas tiksliai yra rankinis perjungimo jungiklis?
A1: rankinis perjungimo jungiklis yra įtaisas, leidžiantis operatoriui rankiniu būdu perkelti apkrovą iš vieno maitinimo šaltinio į kitą, paprastai naudojant rankeną arba svirtį, užtikrinant, kad apkrova bet kuriuo metu tiektų tik iš vieno šaltinio.

2 klausimas: kodėl verta rinktis rankinį perjungimo jungiklį, o ne automatinį?
A2: Rankiniai jungikliai yra paprastesni, pigesni ir suteikia tiesioginį valdymą operatoriui. Jie tinka programoms, kuriose automatinis perkėlimas nėra būtinas arba ekonomiškas.

3 klausimas: kaip pasirinkti tinkamą rankinio perjungimo jungiklio srovės vertę?
A3: pasirinkite dabartinį įvertinimą, kuris apima didžiausią numatomą apkrovą ir saugos atsargą, atsižvelgiant į būsimą plėtrą ir didžiausias apkrovas. Peržiūrėkite gamintojo kreives ir rekomendacijas.

4 klausimas: ką reiškia perėjimo tipas „atviras“, „greitas“ arba „uždarytas“?
A4: Šie terminai nurodo, kaip jungiklis pereina iš vieno šaltinio į kitą. „Atviras“ reiškia „pertraukimas prieš gaminimą“ (yra momentinis atjungimas). „Uždaryta“ arba „greita“ reiškia pasirengimą prieš pertrauką arba minimalų pertraukimą.

5 klausimas: Ar galiu vėliau pridėti ketvirtą polių, jei iš pradžių pasirinkau 3 polių jungiklį?
A5: Ne. Jungiklis turi būti užsakytas kaip tinkamo poliaus versija (3 arba 4 polių), nes vėliau modifikuoti neleidžiama.

6 klausimas: kaip prijungti rankinį perjungimo jungiklį trifazei sistemai?
A6: Prijunkite pirminį šaltinį prie viršutinių gnybtų, atsarginį šaltinį prie kito rinkinio, o apkrovą prie apatinių. Įsitikinkite, kad neutralios ir įžeminimo jungtys yra teisingos. Vadovaukitės gamintojo laidų schema.

7 klausimas: kokius diegimo aplinkos reikalavimus turėčiau patikrinti?
A7: Patikrinkite gaubto apsaugą (IP reitingą), aplinkos temperatūros toleranciją, drėgmę, dulkių poveikį ir mechaninį tvirtinimą (plokštę arba sieną). Įsitikinkite, kad rankenos / veleno ilgis atitinka gamintojo specifikacijas.

8 klausimas: ar rankinis perjungimas yra saugus reguliavimo požiūriu?
A8: Taip, tinkamai sumontuotas ir paženklintas rankinis perjungimo jungiklis užtikrina saugią šaltinių izoliaciją, neleidžia tiekti atgal ir užtikrina saugos standartų laikymąsi.

9 klausimas: kaip dažnai rankinio perjungimo jungiklį reikia prižiūrėti?
A9: Priežiūros intervalai priklauso nuo naudojimo, aplinkos ir apkrovos profilio. Paprastai periodinė kontaktų patikra, gnybtų priveržimas ir mechaninio veikimo patikrinimas. Reikėtų laikytis gamyklos rekomendacijų.

10 klausimas: Kas atsitiks, jei rankinio perjungimo jungiklis yra neteisingoje padėtyje arba perjungiamas netinkamai?
A10: Jei perjungsite neteisingai, kyla pavojus, kad abu šaltiniai bus prijungti vienu metu (atgalinis tiekimas) arba apkrova liks be maitinimo. Tinkamas ženklinimas, užrakinamos rankenos ir apmokytas personalas padeda išvengti netinkamo naudojimo.

6. Santrauka ir kontaktinė informacija

Apibendrinant, aRankinis perjungimo jungiklisyra tvirtas ir ekonomiškas sprendimas apkrovoms perjungti tarp dviejų maitinimo šaltinių, kai priimtinas rankinis įsikišimas. Jis siūlo dizaino paprastumą, operatoriaus valdymą ir saugos standartų laikymąsi. Renkantis ir montuojant, labai svarbu peržiūrėti srovės vardinę įtampą, vardinę įtampą, polių konfigūraciją, perėjimo tipą, tinkamumą aplinkai ir montavimo būdą.

Norėdami gauti patikimą tiekimą, patikimą gamybą ir visą techninę pagalbą, apsvarstykite pasiūlymus išYueqing plantatorių elektros gamykla. Mūsų komanda gali padėti jums nustatyti tinkamą modelį ir pritaikyti perjungimo sprendimą jūsų programai.Susisiekitemusšiandien aptarti savo poreikius ir paprašyti pasiūlymo.
