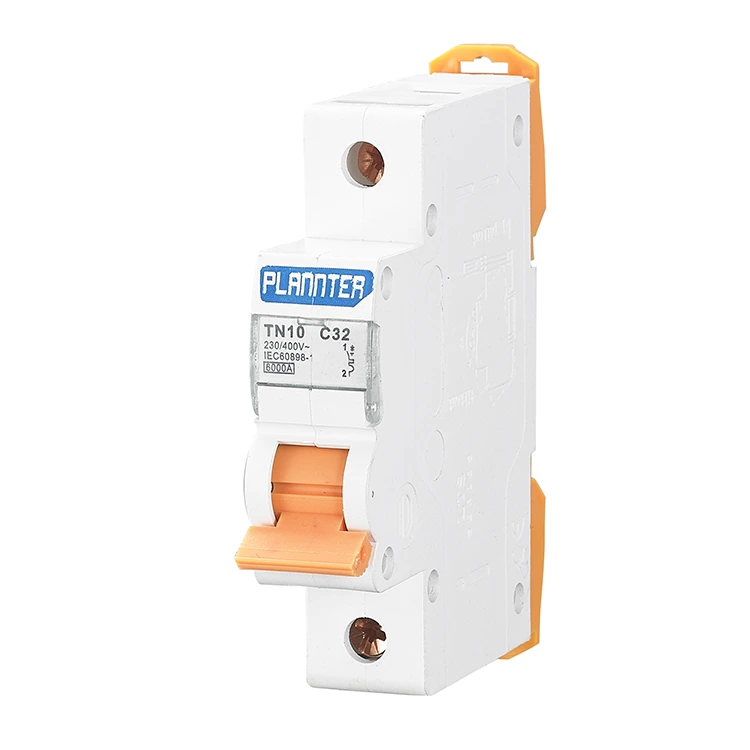

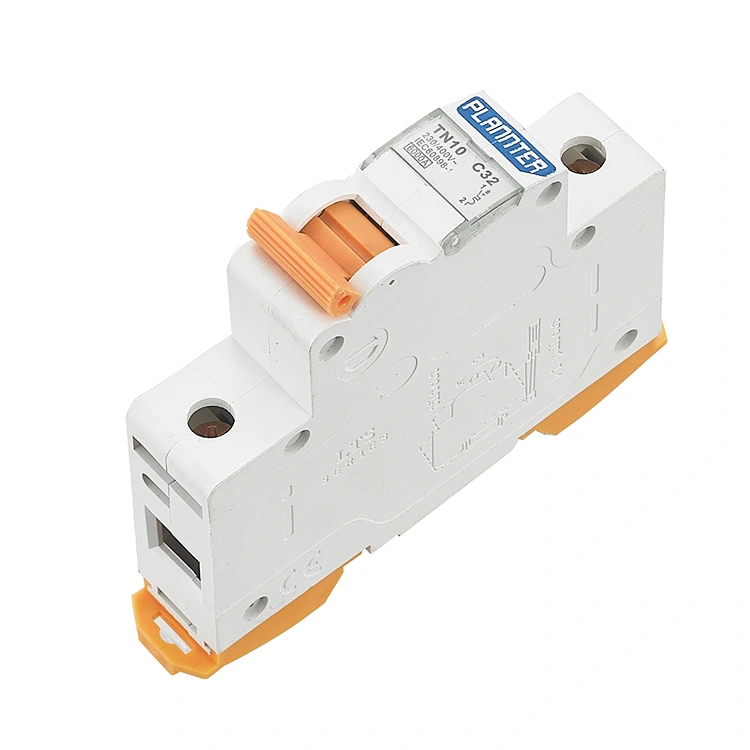

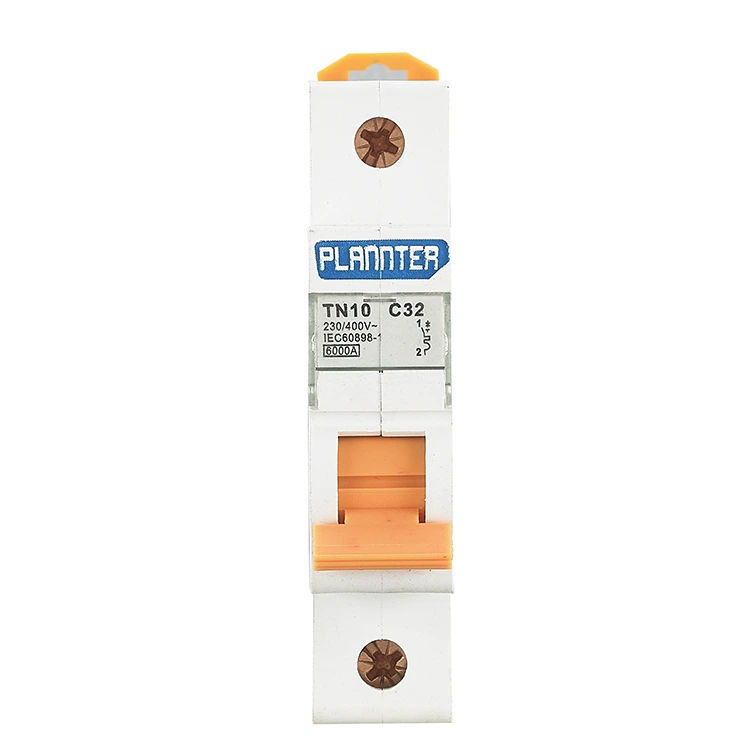

Apsaugos nuo trumpojo jungimo grandinės pertraukikliai

Apsaugos nuo trumpojo jungimo grandinės pertraukikliai yra žemos įtampos elektros paskirstymo įrenginys. Jame yra lanko gesinimo įtaisas, kuris efektyviai apsaugo grandinę. Buitinėje ir pramoninėje aplinkoje grandinės pertraukikliai atlieka panašų vaidmenį kaip ir elektrinių komponentų, tokių kaip peilių jungikliai, saugikliai ir šiluminės relės, derinys, kad būtų užtikrintas saugus grandinių veikimas.

Darbo principas

Viduje grandinės pertraukiklis turi du pagrindinius apsauginius mechanizmus: bimetalinę juostelę, skirtą laipsniškoms perkrovoms pašalinti, ir elektromagnetinę ritę, skirtą trumpiesiems jungimams valdyti. Kad būtų užtikrintas automatinis grandinės atjungimas per kelias milisekundes, įjungus, įrenginys atlieka tokią veiksmų seką:

Momentinis jutimas: Kai įvyksta trumpasis jungimas, per grandinės pertraukiklio viduje esančią ritę teka didžiulis srovės padidėjimas.

Magnetinės jėgos generavimas: Pagal elektromagnetinės indukcijos principus ši išskirtinai didelė srovė akimirksniu sukuria nepaprastai galingą magnetinį lauką.

Mechaninis poveikis: Šio magnetinio lauko sukuriama jėga veikia kaip sunkus plaktukas, akimirksniu smogdamas išjungimo mechanizmui.

Greitas atjungimas: Elektriniai kontaktai priverstinai atsidaro per milisekundes, staigiai nutraukiant srovės tekėjimą ir taip neleidžiant lydyti laidams dėl didelio karščio ar užsiliepsnoti.

Grandinės pertraukiklių polių tipai

1. Vienpoliai grandinės pertraukikliai: Apsaugos nuo trumpojo jungimo grandinės pertraukikliai turi tik vieną perjungimo kontaktą ir dažniausiai naudojami vienfazėms grandinėms, pvz., apšvietimo grandinėms ar lizdams namuose.

2. Dviejų polių grandinės pertraukikliai: dviejų polių grandinės pertraukikliai turi du perjungimo kontaktus, skirtus valdyti fazinius ir nulinius laidus. Dviejų polių grandinės pertraukikliai dažniausiai naudojami tais atvejais, kai vienu metu reikia valdyti ir fazę, ir nulinius laidus, pvz., variklio valdiklius arba dvifazes maitinimo sistemas.

3. 3 polių grandinės pertraukikliai: 3 polių automatiniai jungikliai turi tris perjungimo kontaktus, kurie valdo tris atskirus fazių laidus, pavyzdžiui, komercinę ir pramoninę įrangą, kuriai vienu metu reikia valdyti tris atskiras elektros linijas, kad būtų užtikrintas saugus ir subalansuotas apkrovos paskirstymas.

Privalumai

1. Šis trumpojo jungimo apsaugos jungiklis pritaikytas standartiniam 35 mm DIN bėgelio montavimo metodui ir didelio tikslumo magnetinio-terminio dvigubo atleidimo mechanizmui, kad būtų galima susidoroti su momentine įsijungimo srove;

2. Patobulintas izoliacijos sistemos dizainas, siekiant užkirsti kelią izoliacijos senėjimui, kurį sukelia ilgalaikis šiluminis įtempis;

3. Vardinė izoliacijos įtampa iki AC400V, su apsauga nuo viršįtampių, tinka fotovoltinės energijos gamybai ir sudėtingam elektros paskirstymo tinklui;

4. Nuo 6A iki 63A vardinės srovės parinktys, kompaktiškas ir modulinis dizainas, atitinkantis gyvenamųjų patalpų apšvietimą, lizdus, ​​variklius, fotovoltines sistemas ir kitus skirtingus apkrovos poreikio scenarijus.

5. Produktas palaiko OEM/ODM paslaugą, atitinkančią užsienio platinimo ir prekės ženklo pritaikymo poreikį. PUGAO (Plannter Electric) gamykla išlaikė ISO9001 tarptautinį kokybės sistemos sertifikatą.

Taikymo scenarijai

PUGAO grandinės pertraukikliai, skirti apsaugoti nuo trumpojo jungimo, naudojami gyvenamosiose, komercinėse ir pramoninėse elektros energijos sistemose, užtikrinant patikimą apsaugą įvairiems nustatymams.

1. Gyvenamųjų namų elektros paskirstymo sistemos

Naudojamas apšvietimo, elektros lizdų ir buitinių prietaisų grandinėse; įvykus trumpajam jungimui, kurį sukelia pasenę laidai arba prietaiso gedimai, jie greitai nutraukia maitinimą, kad būtų išvengta laidų perdegimo ar gaisro.

2. Komercinės paskirties pastatų elektros energijos sistemos

Mūsų grandinės pertraukikliai tinka elektros paskirstymo sistemoms komercinėse vietose, pavyzdžiui, prekybos centruose, biurų pastatuose ir viešbučiuose. Naudojami tiek pagrindinėse, tiek šakinėse grandinėse, jie neleidžia trumpiesiems jungimams sukelti plačiai paplitusių elektros energijos tiekimo sutrikimų arba įrangos gedimų.

3. Pramoninė įranga ir gamybos linijos

Naudojamas įvairių tipų pramoninėse mašinose, elektros varikliuose ir automatizuotose gamybos linijose; jie greitai nutraukia maitinimą gedus įrangai ar laidų anomalijai, taip užkertant kelią įrangos pažeidimams ir gamybos pertrūkiams bei sumažinant priežiūros išlaidas ir prastovų riziką.

4. Energijos paskirstymo spintos ir valdymo sistemos

Gali būti montuojamas elektros paskirstymo spintelėse ir valdymo skyduose, kad būtų naudojami kaip pagrindiniai apsauginiai komponentai, užtikrinantys centralizuotą kelių grandinių apsaugą nuo trumpojo jungimo. Jie dažniausiai naudojami inžineriniuose projektuose ir integruotuose elektros įrangos komplektuose.

5. Didelio trumpojo jungimo srovės aplinkos

Šis gaminys yra idealus pasirinkimas grandinėms, esančioms šalia transformatorių ar maitinimo šaltinių, arba kitose vietose, kurioms būdingas didelis trumpojo jungimo srovės lygis, kur reikalingi didelės pertraukimo galios grandinės pertraukikliai.

DUK

K: Ar apsauga nuo trumpojo jungimo ir apsauga nuo perkrovos yra tas pats dalykas?

A: Ne. Nors jie paprastai yra integruoti į tą patį grandinės pertraukiklį, jie veikia skirtingais principais. Apsauga nuo perkrovos apsaugo nuo ilgalaikių pernelyg didelių apkrovų, kurios priklauso nuo šilumos kaupimosi; Apsauga nuo trumpojo jungimo apsaugo nuo momentinių didelio stiprumo srovių, pasikliaujant magnetinėmis traukos jėgomis.

K: Kodėl kai kurių grandinės pertraukiklių galia yra 6 kA, o kitų – 15 kA?

A: Tai rodo pertraukimo gebą. 6 kA nominali srovė reiškia, kad maksimali trumpojo jungimo srovė, kurią jis gali saugiai nutraukti, yra 6000 amperų. Jei tikroji trumpojo jungimo srovė viršija šią vertę, grandinės pertraukiklis gali sprogti. Vietose, kuriose transformatorių galia yra didesnė, reikalingi didesnės pertraukimo galios grandinės pertraukikliai; Prieš pasirinkdami leiskite PUGAO pateikti profesionalių rekomendacijų arba pritaikytą dizaino sprendimą.

K: Ar galiu išvalyti grandinės pertraukiklį? Kaip turėčiau elgtis?

A: Taip, bet prieš tai turite užtikrinti, kad maitinimas būtų visiškai atjungtas.

Sausa šluoste nuvalykite dulkes nuo korpuso, stengdamiesi, kad dulkių dalelės nepatektų į lanko gesinimo kamerą.

Griežtai draudžiama: plastikiniam korpusui valyti nenaudokite cheminių tirpiklių ar vandens, nes tai gali pakenkti ugniai atsparių medžiagų veikimui arba sukelti vidinius trumpuosius jungimus.
