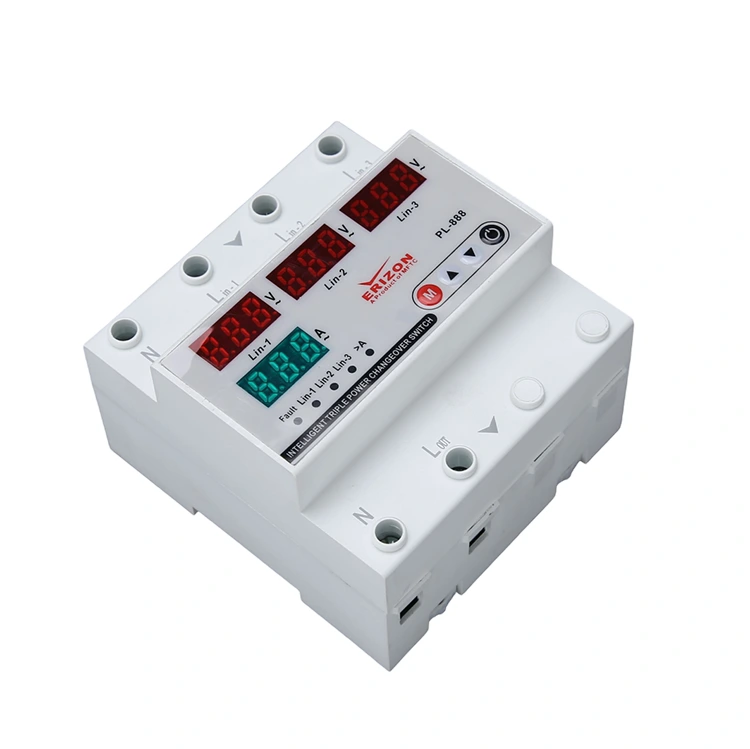

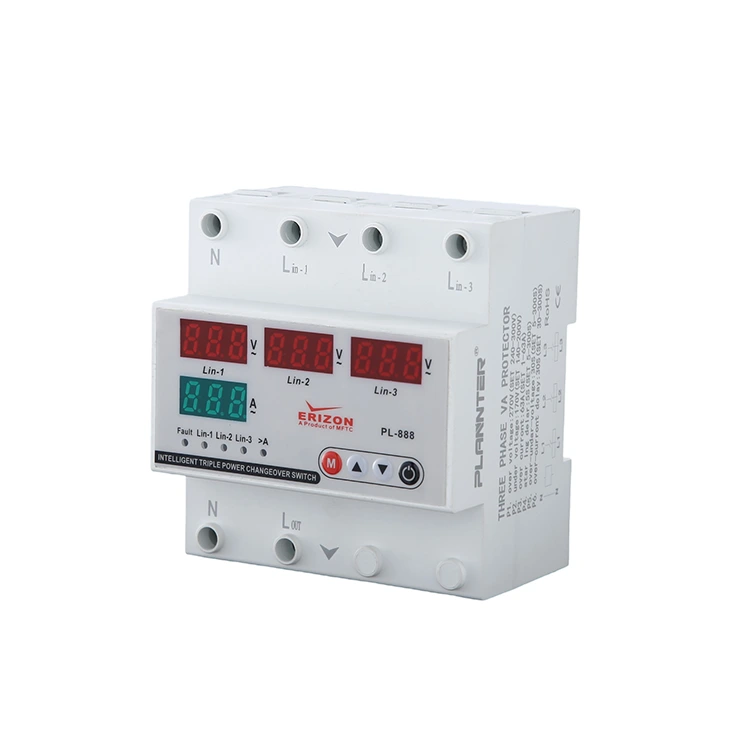

3 fazių keturių ekranų įtampos apsauga

Šis 3 fazių keturių ekranų įtampos apsaugas turi viršįtampą, žemą įtampą ir srovę. Specialios matavimo lusto naudojimas užtikrina, kad elektros parametrų, tokių kaip galia ir energijos suvartojimas, matavimo paklaida būtų ±1%. Jame yra dviejų ekranų LCD ekranas, skirtas stebėti realiu laiku, srovės ir įtampos vertes. Be to, jis gali pritaikyti viršįtampio / žemos įtampos slenkstį, viršsrovės vertę ir veikimo delsos laiką, kad atitiktų skirtingų scenarijų taikymo reikalavimus.

Privalumai

1. Saugokite elektros įrenginius ir prailginkite elektros prietaisų tarnavimo laiką: šiuolaikinės buitinės technikos, tokios kaip šaldytuvai, kondicionieriai, televizoriai, kompiuteriai ir pan. Viršįtampa, galinti sudeginti plokštę, variklį ar kitus pagrindinius prietaiso komponentus arba net sukelti gaisrą. Viršįtampa: gali sudeginti plokštę, variklį ar kitus pagrindinius prietaiso komponentus. Pavyzdžiui, kompiuterių maitinimo moduliai arba oro kondicionierių kompresoriai yra linkę perkaisti esant per didelei įtampai ir netgi sukelti gaisrus. Nepakankama įtampa: Dėl to prietaisas gali neįsijungti arba veikti netvarkingai. Įdiegę 3 fazių keturių ekranų įtampos apsaugą, galite greitai atjungti maitinimą esant neįprastai įtampai, taip išvengsite didelių prietaisų, serverių ir kt.

2. Padidinkite elektros saugą ir išvengsite saugos nelaimingų atsitikimų: Nenormali įtampa ne tik sugadina elektros prietaisus, bet ir gali sukelti saugos nelaimingų atsitikimų. Pavyzdžiui, dėl per didelės įtampos gali pablogėti laidų izoliacija, todėl gali padidėti trumpojo jungimo arba gaisro pavojus. Per maža įtampa variklis perkaista, o tai sukelia linijos perkrovą arba elektros gaisrą.

3. Ekonomiška, maža kaina: 3 fazių keturių ekranų įtampos apsauga yra prieinama, lengvai montuojama, mažos priežiūros išlaidos. Jei neįdiegsite, šis įrenginys egzistuos dėl neįprastos įtampos, kurią sukelia elektros remonto ar pakeitimo išlaidos. Be to, ši apsauga turi automatinio atkūrimo funkciją, kuri sumažina vartotojo rankinį valdymą ir yra saugesnė bei patogesnė.

Užtikrinkite savo pramoninių ir komercinių elektros sistemų ilgaamžiškumą3 fazių keturių ekranų įtampos apsauga. Sukurtas tvirtiems trifaziams tinklams, šis prietaisas suderina tikslų matavimą ir greitą apsaugą. Naudodamas specialų matavimo lustą, jis garantuoja aukštą tikslumą stebint galią ir energiją, todėl tai yra labai svarbus komponentas siekiant išvengti žalos brangiai technikai ir infrastruktūrai.

Pagrindinės funkcijos ir savybės

Ką veikia 3 fazių keturių ekranų įtampos apsauga?

Iš esmės jis veikia kaip jūsų elektros paskirstymo dėžutės „sargas“. Jis nuolat stebi maitinimo šaltinį ir automatiškai atjungia elektrą, jei aptinkamos nesaugios sąlygos. Taip išvengiama brangių remonto darbų ir padidinama saugumas, sumažinant riziką, susijusią su įtampos nestabilumu.

Ką reiškia „keturių ekranų“?

Prietaisas aprūpintas dviejų ekranų LCD sąsaja, kuri užtikrina svarbiausių elektros parametrų matomumą realiu laiku. "Keturių ekranų" paprastai reiškia vienu metu stebimą:

• Įtampa (V):Realaus laiko linijos įtampos stebėjimas.
• Srovė (A):Srovės srauto stebėjimas, kad būtų išvengta perkrovų.
• Galia / energija:Sunaudojimo stebėjimas labai tiksliai (±1 % paklaidos riba).
• Būsenos indikatoriai:Apsaugos būsenų (įjungta/išjungta/gedimas) vizualinis patvirtinimas.

Kokie pagrindiniai apsaugos parametrai?

The3 fazių keturių ekranų įtampos apsaugasiūlo visapusišką apsaugą nuo trijų dažniausiai pasitaikančių elektros pavojų:

• Apsauga nuo viršįtampių:Neleidžia sudeginti grandinių plokščių, variklių ir pagrindinių komponentų (pvz., kintamosios srovės kompresoriuose ar serveriuose), kurį sukelia įtampos šuoliai.
• Apsauga nuo žemos įtampos:Apsaugo variklius nuo perkaitimo ir perdegimo dėl žemos įtampos, o tai gali sukelti netolygų veikimą arba gedimą.
• Apsauga nuo per didelės srovės:Apsaugo nuo linijos perkrovų, kurios gali sukelti izoliacijos pablogėjimą ir elektros gaisrus.

Įdiegimas ir veikimas

Kaip ji įdiegta?

Ši apsauga sukurta kaip standartinis namų ir pramoninių elektros skirstomųjų dėžių komponentas. Jis yra kompaktiškas, lengvai montuojamas ir reikalauja minimalios priežiūros. Įdiegus jis veikia automatiškai, todėl nebereikia rankinio įsikišimo.

Ką reiškia 4P?

„4P“ reiškia4 polius. Trifazėje sistemoje tai rodo, kad jungiklis sujungia ir apsaugo visas tris fazes (L1, L2, L3) ir neutralią liniją (N). Tai užtikrina visišką visos trifazės grandinės izoliaciją ir apsaugą.

Ar jis reguliuojamas?

Taip, lankstumas yra pagrindinė jo savybė3 fazių keturių ekranų įtampos apsauga. Vartotojai gali tinkinti nustatymus, kad atitiktų konkrečius programos reikalavimus, įskaitant:

• Slenksčio koregavimas:Nustatykite konkrečias viršįtampio ir žemos įtampos ribas.
• Viršsrovės vertė:Apibrėžkite srovės išjungimo ribą.
• Veiksmo delsos laikas:Konfigūruokite delsą prieš įrenginio suveikimą arba nustatymą iš naujo, kad išvengtumėte nemalonumų dėl laikinų svyravimų.

Kodėl reikia įdiegti šią apsaugą?

• Pailginti prietaiso tarnavimo laiką:Apsaugo šaldytuvus, kompiuterius ir pramoninius variklius nuo įtampos.
• Priešgaisrinė prevencija:Sumažina elektros gaisrų, kuriuos sukelia laidų izoliacijos gedimas dėl per didelės įtampos ar srovės, riziką.
• Ekonomiškas:Maža kaina3 fazių keturių ekranų įtampos apsaugayra nereikšminga, palyginti su didelėmis sugadintos elektros įrangos remonto ar keitimo išlaidomis.

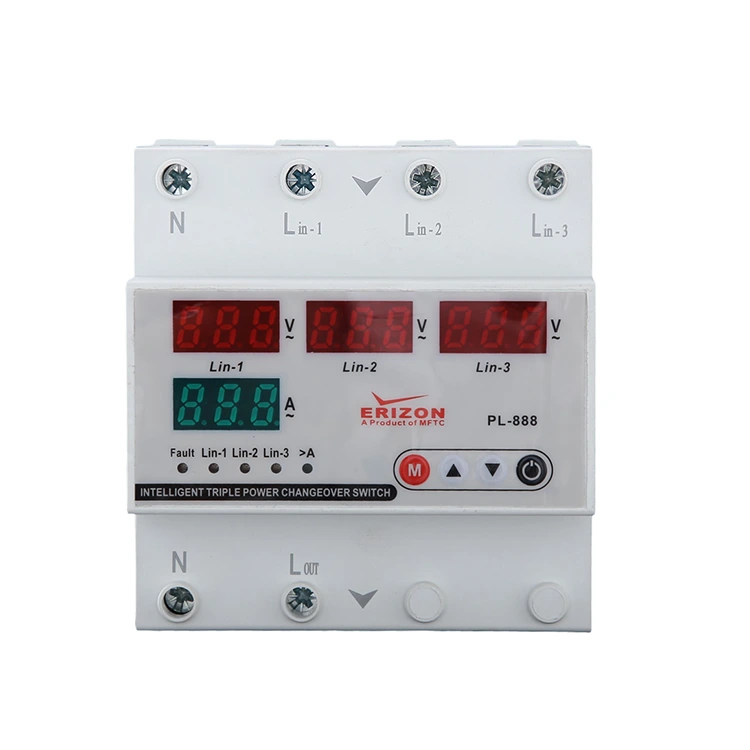

Ekranas ir mygtukai

1 – NUSTATYMO mygtukas: Šis mygtukas naudojamas išsaugoti po to, kai nustačius/pakeitus viršsrovių reikšmes ir aukštos/žemos įtampos nustatymo vertes ir klaidas

laukimo laikas.

2 – UP mygtukas: padidinkite reikiamą reikšmę.

3 – Mygtukas žemyn: sumažinkite reikiamą vertę.

4 – Rankinis įjungimo/išjungimo mygtukas

naudojamas įrenginio išvesties įjungimui/išjungimui valdyti. Išjungus išvestį, ekrane bus rodomas žodis „OFF“ ir įrenginys automatiškai nebebus tęsiamas į šią būseną. Jei prietaisas nėra sugedęs, dar kartą paspauskite šį mygtuką, kad įrenginys paleistumėte iš naujo ir pratęstumėte įprastą naudojimą.

5 – DABARTINIS EKRANAS

PAGRINDINĖ EKRANO SRITIS: Įprasto veikimo metu įėjimo įtampa čia rodoma realiu laiku. Ekranas lieka apšviestas, kai įrenginys yra nesugedęs; įvykus gedimui su nenormalia įtampa (per aukšta arba per žema), ekranas mirksės aliarmu. Parametrų nustatymo metu ekrane sinchroniškai bus rodomos atitinkamų programavimo elementų nustatytos reikšmės (įskaitant apsaugos nuo viršsrovių vertę, aukštos ir žemos įtampos slenksčius, gedimo delsą ir atstatymo delsą ir kitus parametrus).

6 - Įtampos ekranas

Dviguba rodymo grupė: normaliai veikiant įrenginiui, čia rodoma esama srovės reikšmė ir ekranas visada šviečia ne gedimo sąlygomis; esant gedimams (pvz., viršsrovei), ekranas mirksi kaip aliarmas. Parametrų nustatymo metu čia rodomos atitinkamų užprogramuotų elementų reikšmės.

7 – Rodiklio aprašymas

A>: Šis indikatorius užsidega, kai įvyksta viršsrovės gedimas.

V>: Šis indikatorius užsidega, kai atsiranda viršįtampio gedimas.

V<: Šis indikatorius užsidega, kai atsiranda žemos įtampos gedimas.

Išjungimas: šis indikatorius užsidega, kai įrenginys pradeda išvesti.

Sujungimo schema

Nuliniai ir faziniai laidai iš tinklo turi būti prijungti prie "N" ir "L" gnybtų, esančių įrenginio "Įvesties" pusėje.

Įrenginių, kuriems reikalinga apsauga nuo viršįtampio ir žemos įtampos, nuliniai ir faziniai laidai turi būti ištraukti iš „N“ ir „L“ gnybtų įrenginio „išėjimo“ pusėje.

Matmenys
