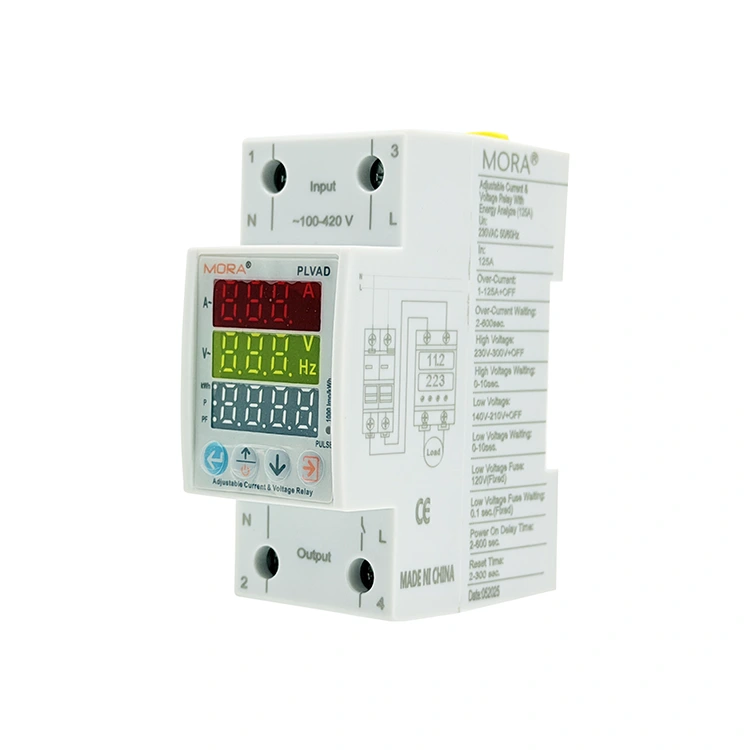

2P skaitmeninis C tipo įtampos apsauginis blokas su trigubu ekranu

Pramoninių skirstomųjų įrenginių pirkėjai ieško daugiafunkcinių stebėjimo įrenginių, kurie taupo vietą bėgiuose ir sumažina lauko laidų sudėtingumą. Tiksliai sukurtas PUGAO (Mora), didelio efektyvumo 2P skaitmeninis įtampos apsaugos tipas C su trigubu ekranu atitinka šį paieškos tikslą su „viskas viename“ 36 mm pločio moduliniu paketu. Skirtingai nuo senesnių dviejų langų modelių, šis įrenginys turi įmontuotą vidinį srovės jutiklį ir didelės raiškos nuotėkio sekimo grandinę. Integruotas mikroprocesorius apdoroja šias įvestis vienu metu, suteikdamas nepriklausomus viršįtampio, viršsrovių ir liekamosios srovės gedimų reguliavimo diapazonus, kad būtų užtikrinta visiška jautrių automatizuotų mašinų apsauga.

Ką gali padaryti trijų langų sąsaja, kad jūsų priežiūra būtų efektyvesnė?

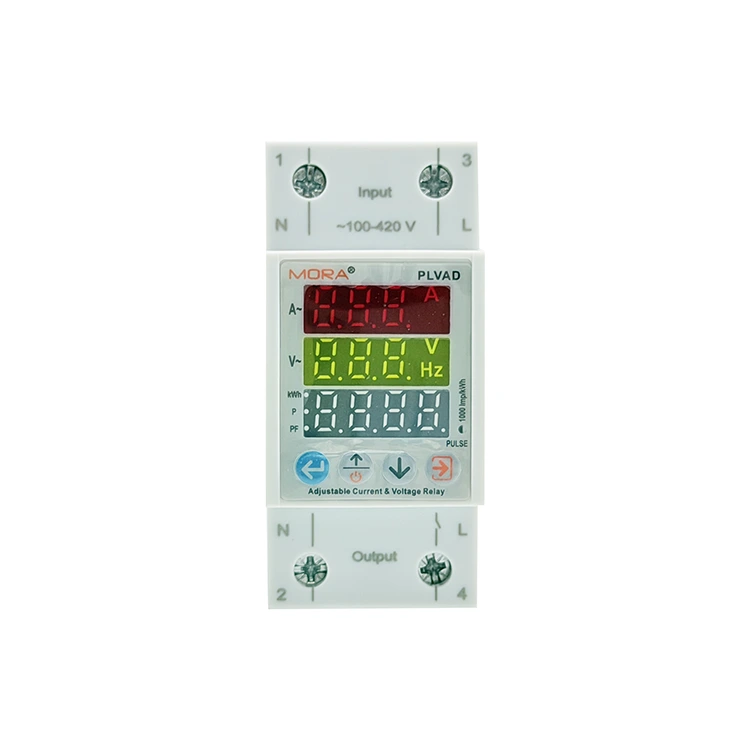

Siekiant supaprastinti diagnostiką ir išvengti prastovų, šiuolaikiniams automatikos pogrupiams reikalingi išsamūs elektros duomenys. C tipo 2P skaitmeninės įtampos apsaugos priemonė su trigubu ekranu naudoja tris nepriklausomus, sudėtus skaitmeninius ekranus, kuriuose vienu metu rodoma linijos įtampa (V), aktyviosios grandinės srovė (A) ir realiojo laiko liekamosios srovės / galios metrika. Šis realaus laiko duomenų ekranas pašalina poreikį rankiniu būdu pereiti per meniu naudojant priekinio skydelio mygtukus, todėl techninės priežiūros komandos gali akimirksniu pastebėti nesubalansuotas apkrovas, harmonines sroves arba izoliacijos gedimą, kol dėl kritinio gedimo neplanuotai išjungiama sistema.

Techniniai našumo parametrai

• Darbinės įtampos diapazonas: nuo 140 V iki 300 V kintamosios srovės (50/60 Hz)

• Srovės stebėjimo talpa (Iₘₐₓ): Reguliuojama nuo 1A iki 63A (žingsnis: 0,1A)

• Jautrumo nuotėkiui spektras: nuo 10 mA iki 99 mA diapazonas arba konfigūruojamas apėjimas

• Duomenų atnaujinimo greitis / tikslumas: ≤ 0,5 s mėginių ėmimo ciklas / 1.0 klasės metrologija

• Gnybtų laidų talpa: tinka iki 25 mm² vientiso / 16 mm² lankstaus suvyta kabelio

• Atitiktis ir sertifikatai: CE sertifikuotas, RoHS atitinkantis, pagamintas pagal IEC 60947-2 B priedo standartus

Mikrosekundžių žemės nuotėkio stebėjimas

Milimetro lygio nuotėkio tikslumo stebėjimas: aprūpintas profesionalia liekamosios srovės stebėjimo šerdimi, palaiko miliamperų lygio įžeminimo srovės stebėjimą realiuoju laiku, tiksliai fiksuodamas nedidelius nuotėkio signalus, atsirandančius dėl laidų senėjimo, drėgmės įsiskverbimo ir izoliacijos pažeidimo.

Dviguba gaisro ir elektros smūgio prevencija: ji sukuria antrinę grandinės saugos barjerą, remdamasi trumpojo jungimo apsauga, veiksmingai užkertant kelią elektros gaisrams ir elektros smūgiams, atsirandantiems dėl izoliacijos gedimo, ir tinka seniems elektros instaliacijos įrenginiams ir aukšto saugumo lygio pramoniniams scenarijams.

Integruotas mažų nuostolių srovės jutiklis ir apsauga nuo viršsrovių

Integruotas jutiklinis, erdvę taupantis dizainas: įmontuotas mažos varžos didelio tikslumo srovės transformatorius, palaiko 0–63 A viso diapazono didelio tikslumo srovės stebėjimą. 2P skaitmeninis įtampos apsaugos tipas C su trigubu ekranu pašalina išorinių CT jutiklių ir pagalbinių laidų poreikį, todėl labai optimizuojamas vidinis paskirstymo dėžutės išdėstymas ir sumažinamos inžinerinės išlaidos.

Išmanusis įsijungimo srovės identifikavimas: vartotojai gali tinkinti viršsrovių išjungimo slenkstį ir delsos laiką. Sistema gali automatiškai atpažinti ir išvengti momentinės įsijungimo srovės variklio paleidimo metu, nesukels trikdžių ir gali greitai nutraukti maitinimą dėl tikrų nuolatinių perkrovos gedimų, kad apsaugotų grandinės įrangą.

Ilgalaikis stabilus ryšys

• Dujoms nelaidi laidų konstrukcija: nikeliuoti variniai spaustukai ir M5 plieniniai kompozitiniai varžtai palaiko maksimalų 2,5 Nm laidų sukimo momentą ir turi didelę suspaudimo jėgą.

• Anti-Aging & Anti-Loose: gilios neslystančios gnybtų vidinės sienelės dantukai tvirtai įsirėžia į varinės vielos šerdį, efektyviai išsprendžia laisvų kontaktų gedimus, atsiradusius dėl vario šliaužimo ir ilgalaikio terminio ciklo, ir palaiko mažo atsparumo stabilų veikimą.

DUK

K: Kodėl dabartinis ekranas rodo 0,0 A, kai mažos galios įranga veikia normaliai?

A: Šio modelio įmontuotas srovės transformatorius yra sukalibruotas pramoniniam didelės galios apkrovos stebėjimui, o minimali aptikimo riba yra 0,5 A. Mažos galios įrangos, pvz., mažų žibintų ir budėjimo elektronikos, veikimo srovė yra mažesnė už aptikimo ribą, todėl ekrane rodoma 0,0 A. Šis 2P skaitmeninis C tipo įtampos apsaugas su trigubu ekranu yra skirtas pramoninei apsaugai nuo didelės apkrovos, o ne mažos galios įrangos mikrosrovei matuoti.

Kl.: Ar galima išjungti apsaugos nuo nuotėkio funkciją senuose įrenginiuose, kuriuose yra didelis pradinis nuotėkis?

A: Taip. Liekamosios srovės slenkstį galima laisvai reguliuoti 10–99 mA arba rankiniu būdu išjungti per programavimo meniu, kad būtų išvengta nemalonumų dėl senų linijų pradinio nuotėkio. Rekomenduojama, kad jį eksploatuotų kvalifikuotas elektrikas, įsitikinęs, kad vietoje laidai yra saugūs, kad būtų užtikrinta atitiktis vietoje įžeminimo saugos specifikacijoms.

Klausimas: Ar nutrūkus maitinimui bus prarasti pritaikyti įtampos ir srovės parametrai?

A: Jokių nuostolių. Visi vartotojo nustatyti apsaugos slenksčiai ir veikimo parametrai yra įtvirtinti nepastovioje EEPROM lustoje, nereikia atsarginės baterijos. Parametrai išsaugomi visam laikui ir gali būti automatiškai įkeliami, kad būtų atnaujintas apsaugos darbas po tinklo energijos atkūrimo.
