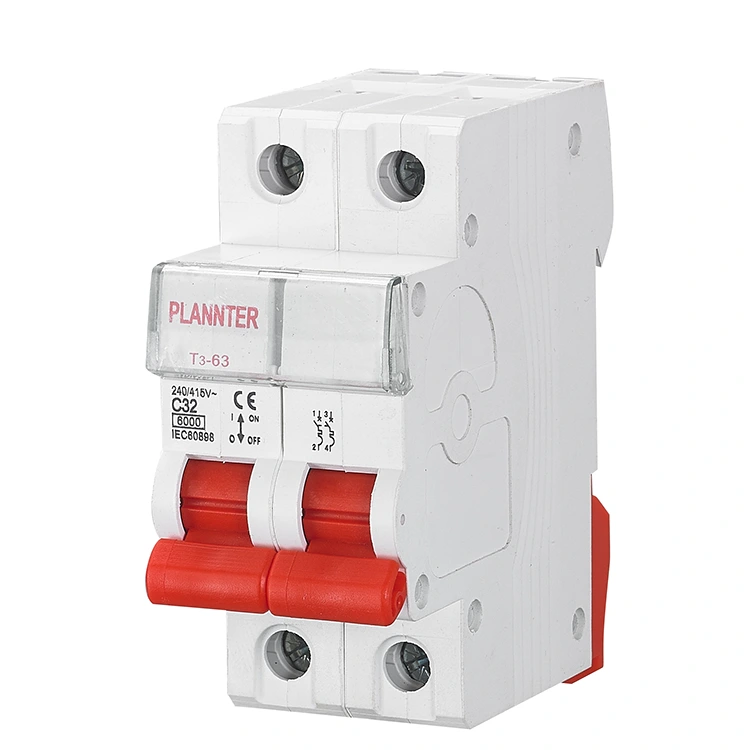

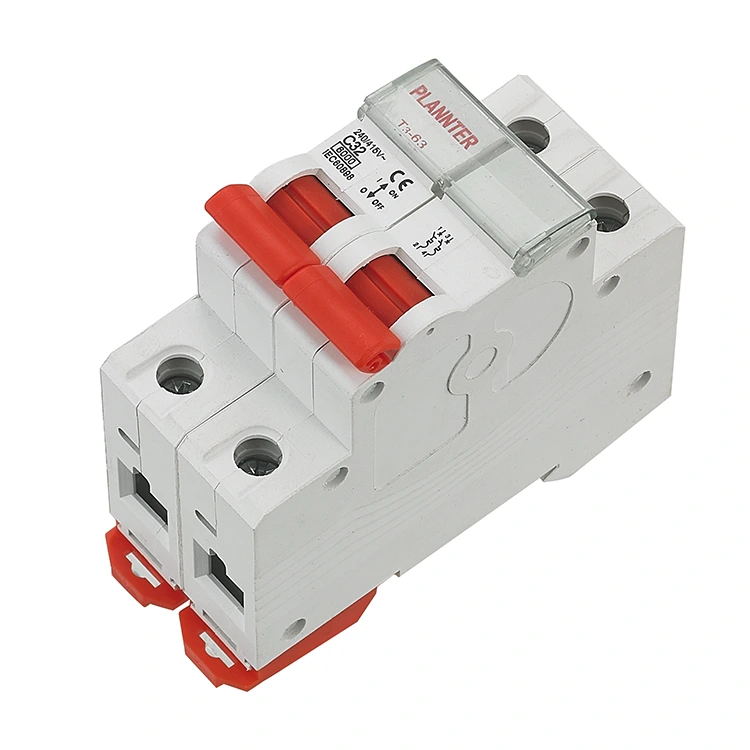

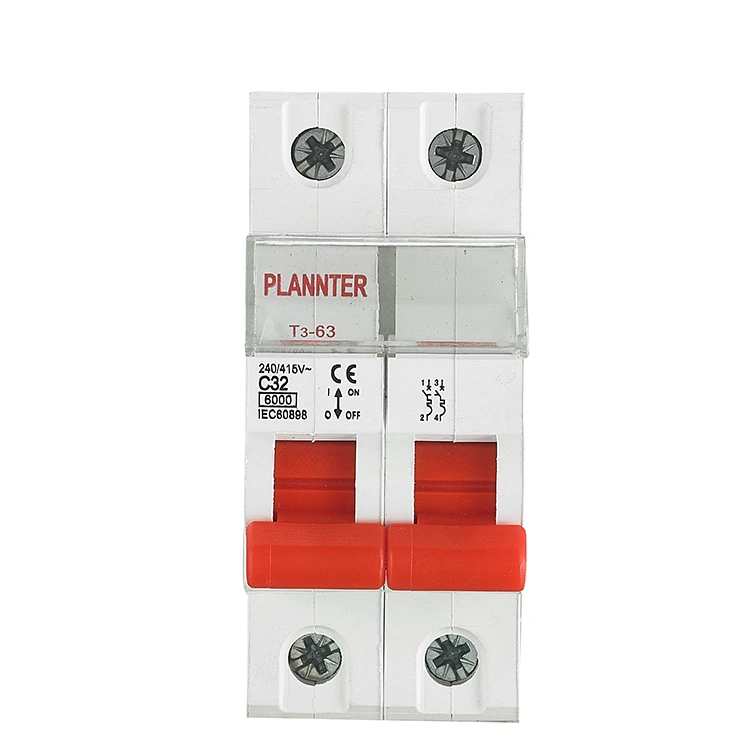

Varinis MCB miniatiūrinis grandinės pertraukiklis

Varinis MCB miniatiūrinis grandinės pertraukiklis yra žemos įtampos nuolatinės srovės miniatiūrinis grandinės pertraukiklis (MCB), kuris apsaugo grandines nuo trumpojo jungimo ir perkrovos srovių. Jis turi 2P, 32A vardinę srovę ir C tipo išleidimo kreivę. Nominali trumpojo jungimo galia yra iki 6 kA, o mechaninis tarnavimo laikas yra iki 10 000 ciklų. Galima montuoti ant DIN bėgelio. Tinka nuolatinės srovės grandinėms, tokioms kaip pramoninis valdymas ir automatika, transportavimas, atsinaujinanti energija ir kt.

Kurie vario miniatiūrinio grandinės pertraukiklio (MCB) komponentai naudoja varį?

Kurdama ir gamindama varinius MCB, PUGAO naudoja aukštos kokybės vario medžiagas trijose svarbiose srityse:

1. Kontaktai:

Tai pats svarbiausias komponentas; naudojamas sidabro ir alavo oksidas, sidabro ir kadmio oksido lydiniai arba sidabro pagrindu pagamintos vario kompozicinės medžiagos.

Funkcija: pertraukiant dideles sroves, kontaktai sukuria elektros lanką. Vario/sidabro lydiniai pasižymi dideliu atsparumu karščiui ir atsparumui abliacijai, todėl kontaktai nesusivirina po pasikartojančių suveikimo įvykių.

2. Magnetinis išjungimo blokas:

MCB viduje esanti elektromagnetinė ritė, kuri atlieka apsaugos nuo trumpojo jungimo funkciją, yra suvyniota emaliuota varine viela.

Funkcija: Varinė viela pasižymi maža elektrine varža ir generuoja minimalią šilumą; be to, jis leidžia sukurti tikslesnį magnetinį lauką, taip užtikrinant momentinį magnetinį trauką ir išjungimą trumpojo jungimo atveju.

3. Terminalai ir šynos:

Metaliniai komponentai, esantys gaminio maitinimo įvesties ir išvesties prievaduose, yra pagaminti iš raudono vario (gryno vario) arba žalvario. Funkcija: Tai užtikrina itin mažą kontaktinę varžą prijungus laidus, neleidžiant komponentams perkaisti ir išlydyti korpusą – tai rizika, susijusi su ilgalaikiu didelių srovių srautu.

Varis prieš geležį/aliuminį: MCB svarba

Funkcija

1. Grandinės apsauga, išvengiant saugos pavojų

Veikiant kintamosios srovės grandinei, jei srovė perkraunama dėl įrangos gedimo, linijos senėjimo, didelės apkrovos arba trumpasis jungimas sukuria momentinę didelę srovę, tai gali sukelti įrangos perdegimą, grandinės gaisrą ir kitas rimtas pasekmes. Šis varinis MCB miniatiūrinis grandinės pertraukiklis gali stebėti dabartinį pokytį realiuoju laiku, o kai keičiasi srovė, PUGAO gali stebėti dabartinį pokytį realiuoju laiku. kai srovė viršija vardinę vertę, vidinis atjungimo mechanizmas veiks greitai ir tuo pačiu metu nutrauks gaisro laidą ir nulinį laidą, visiškai atjungs maitinimą, sumažindamas saugos riziką.

2. Visiškai izoliuokite maitinimo šaltinį, pagerinkite veikimo saugą

Techninės priežiūros, įrangos keitimo ar kasdienės priežiūros metu būtina užtikrinti, kad grandinė būtų visiškai izoliuota nuo maitinimo šaltinio, kad būtų išvengta elektros smūgio. PUGAO Copper MCB miniatiūrinis grandinės pertraukiklis yra skirtas apsaugoti nuo atsitiktinio veikimo ir turi aiškų įjungimo-išjungimo būsenos indikatorių, leidžiantį operatoriui intuityviai nustatyti, ar grandinė yra atvira, ar ne, taip dar labiau padidinant operacijos saugos koeficientą.

3. Pritaikomas vienfazėms didelės galios apkrovoms, stabilus maitinimo šaltinis

Pavyzdžiui, buitiniams didelės galios prietaisams (oro kondicionieriams, elektriniams vandens šildytuvams), komercinėms apšvietimo sistemoms, pramoninei vienfazei įrangai ir kt. būtini patikimi grandinės apsaugos įtaisai, užtikrinantys stabilų veikimą. Jis turi platų vardinių srovių diapazoną nuo 6A iki 63A. Varinis MCB miniatiūrinis grandinės pertraukiklis yra platus srovės diapazonas nuo 6A iki 63A. Jis turi platų srovių diapazoną nuo 6A iki 63A, kurį galima lanksčiai pasirinkti pagal apkrovos poreikį, kad būtų galima ne tik patenkinti didelės galios įrangos dabartinį poreikį, bet ir laiku nutraukti grandinę, kai įvyksta sutrikimas, užtikrinti stabilų įrangos veikimą ir sumažinti gamybos ar eksploatavimo nutraukimą dėl grandinės gedimo.

Kaip atpažinti tikrą varinį miniatiūrinį grandinės pertraukiklį (MCB)?

Kaip prekės ženklas, paremtas daugiau nei dešimtmetį gamybos patirties, PUGAO vario MCB serija siūlo daugiau nei tik žodinius garantijas dėl medžiagų; Mes teikiame ekspertų rekomendacijas gaminių pasirinkimo procese ir kartu su gaminiais pateikiame išsamius bandymų sertifikatus. Galite patikrinti, ar MCB atitinka reikiamas „viso vario“ specifikacijas, išnagrinėję šias pagrindines charakteristikas:

Pertraukimo pajėgumas: Grandinės pertraukikliai, galintys pasiekti 6 kA arba 10 kA pertraukimo galią, turi naudoti aukštos kokybės vidinius varinius komponentus, kad atlaikytų didžiulę energiją, susidarančią trumpojo jungimo metu.

Produkto svoris: tų pačių specifikacijų įrenginiuose grandinės pertraukikliai, kurių vidiniai komponentai yra iš vario, bus pastebimai sunkesni.

Temperatūros kilimo standartai: Atitiktis IEC 60898-1 standartui, kuris nustato griežtus temperatūros kilimo apribojimus, įpareigoja naudoti tik varinius vidinius komponentus.

DUK

K: Kodėl variniai MCB yra brangesni nei standartiniai MCB?

A: Vario kaina yra daugiau nei tris kartus didesnė nei aliuminio ir daugiau nei penkis kartus didesnė už geležį. Jūsų mokama priemoka apima garantiją, kad pertraukiklis nesuges kritiniais momentais, taip pat papildomą saugos ribą, reikalingą gaisrų prevencijai.

K: Ar visi PUGAO grandinės pertraukikliai pagaminti iš vario?

A: Taip. Visoje mūsų produktų linijoje PUGAO naudoja varį arba vario lydinius visoms pagrindinėms laidžioms sudedamosioms dalims, užtikrinant visišką atitiktį tarptautiniam standartui IEC 60898.

K: Ar variniai MCB tinka naudoti namuose?

A: Visiškai. Nors buitinės elektros srovės paprastai nėra labai didelės, laidai dažnai yra paslėpti sienose; Jei grandinės pertraukiklis perkaistų arba dėl trumpojo jungimo užsidegtų gaisras, pasekmės gali būti katastrofiškos. Varinių MCB naudojimas reiškia aukščiausią atsakomybės lygį, kurį galite prisiimti už savo šeimos saugumą.
