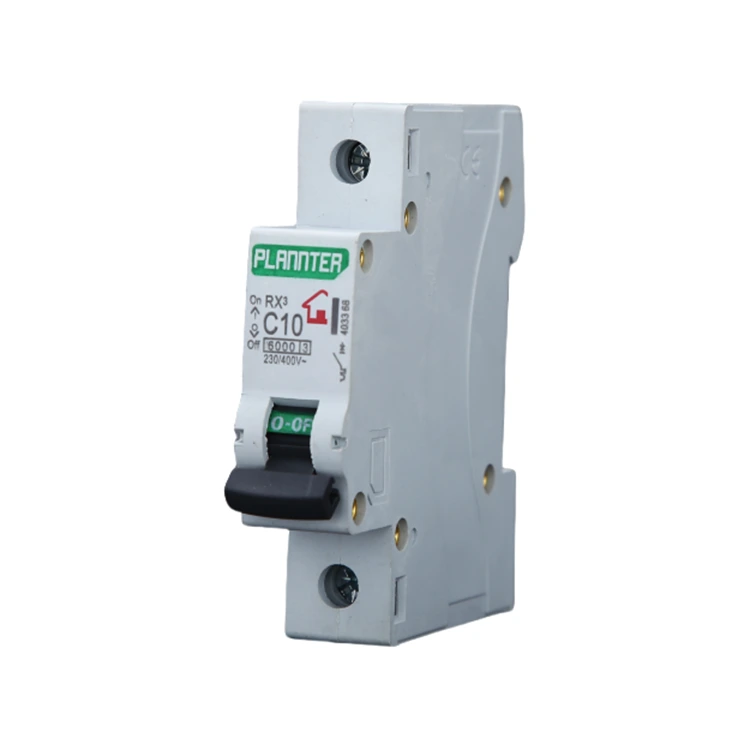

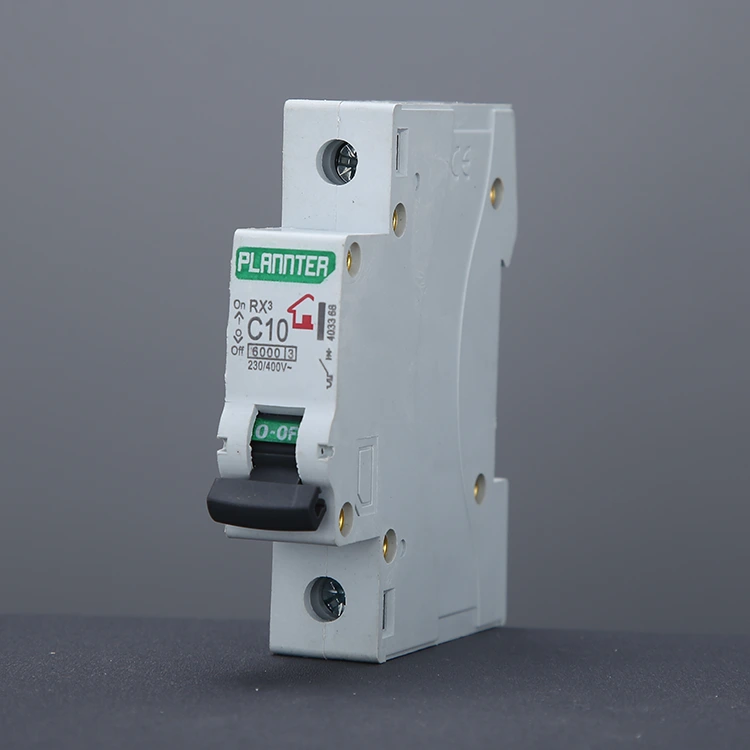

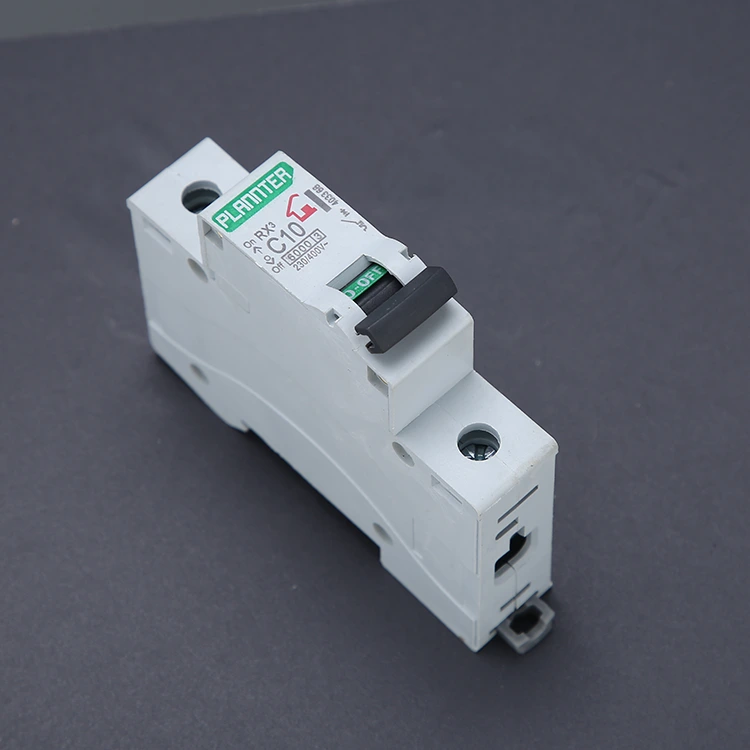

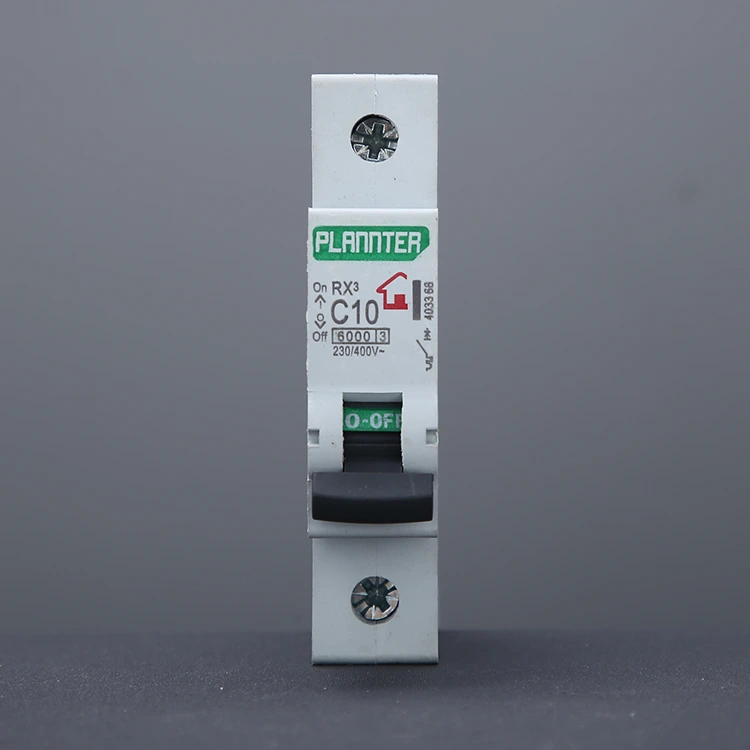

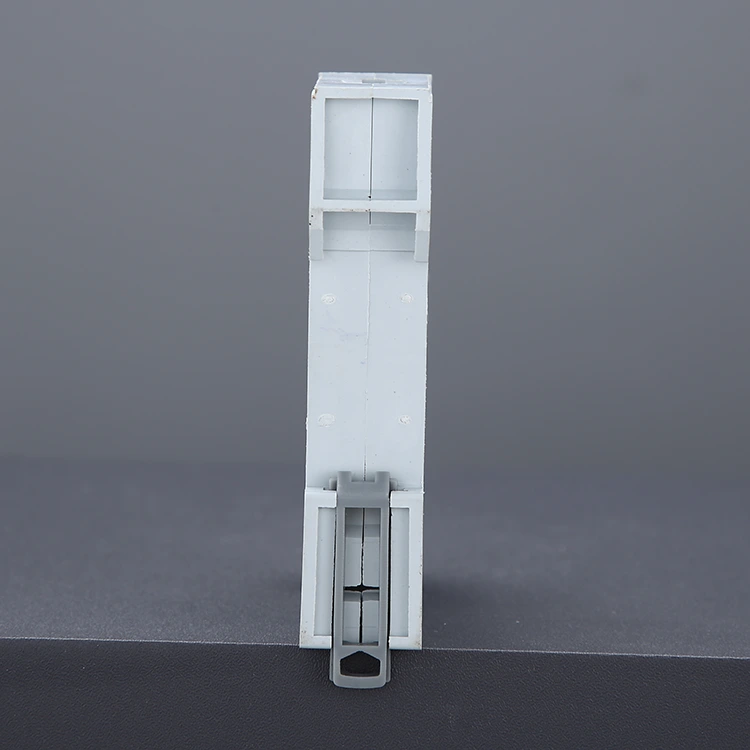

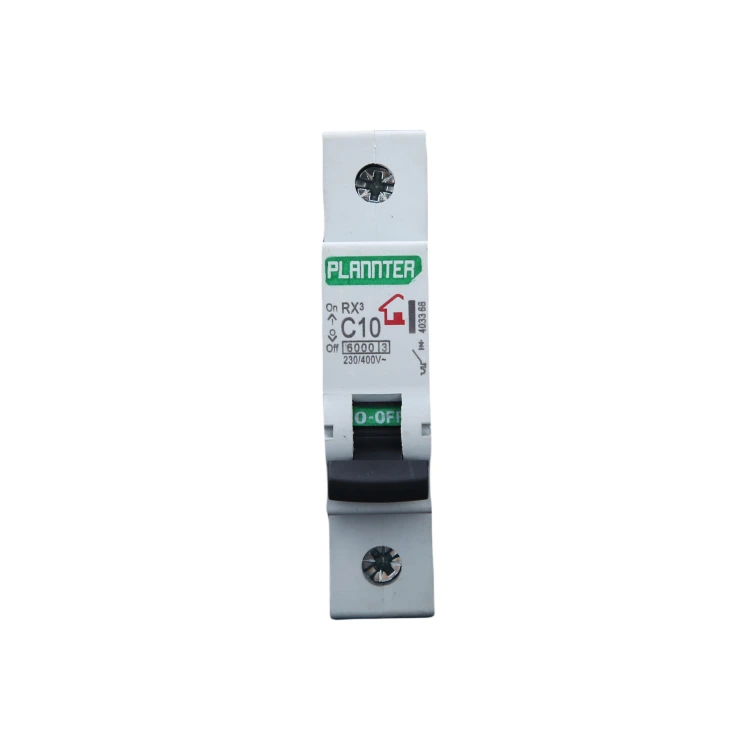

Oro jungiklio grandinės pertraukiklis

PUGAO (Plannter Electric) yra profesionalus gamintojas ir tiekėjas Kinijoje. Mūsų oro jungiklio grandinės pertraukiklio (MCB) tūris yra tik 1/3 tradicinių gaminių (standartinis 1P plotis 18 mm), palaiko tvirtinimą ant bėgio, keitimo laiką galima valdyti per 2 minutes, o permatomas apvalkalas yra patogus trikčių šalinimui. Saugos charakteristikos, su perkrovos terminiu išjungimu ir trumpojo jungimo magnetiniu dviguba apsauga, lanko gesinimo technologija gali atlaikyti 400 V atkūrimo įtampą, lanko gesinimo laikas <0,1 sekundės.

Didelis pritaikomumas, oro jungiklio grandinės pertraukiklis tinka nuo -5°C iki 40°C aplinkoje. Ekonominius pranašumus įrodo 10 000 operacijų eksploatavimo trukmė 40 % mažesnėmis sąnaudomis nei saugiklių sistemos. Taikymas apima buitinių ir pramoninių grandinių apsaugą, kai pasirenkant reikia sutelkti dėmesį į srovę (6A-125A), pertraukimo pajėgumą (6kA buitiniams, ≥10kA pramoniniams).

Kas yra oro jungiklio grandinės pertraukiklis?

Oro jungiklio grandinės pertraukiklis yra grandinės apsaugos įtaisas, kuris kaip lanko gesinimo priemonę naudoja orą. Jis sukurtas taip, kad įvykus perkrovai ar trumpajam jungimui automatiškai nutrauktų maitinimą, taip užtikrinant laidų ir įrangos saugumą.

Kai jungiklis nutraukia didelės srovės srautą, tarp kontaktų susidaro intensyvus aukštos temperatūros elektros lankas. Jei šis lankas greitai neužgesinamas, jis gali perdegti jungiklį arba net sukelti gaisrą.

Oro jungiklis turi specialiai suprojektuotą vidinę lanko gesinimo kamerą. Kai sukuriamas lankas, jis nukreipiamas į šią kamerą, kur jis suskaidomas į daugybę mažesnių lankų ir greitai atšaldomas supančio oro, todėl lankas užgęsta.

Taikymas

1. Buitinės technikos apsauga: miniatiūriniai grandinės pertraukikliai yra plačiai naudojami oro kondicionieriuose, skalbimo mašinose ir kituose buitiniuose prietaisuose, siekiant užtikrinti namų elektros energijos saugumą. Saugokite įrangą ir asmeninį saugumą.

2. Pramoninis pritaikymas: Air-Switch grandinės pertraukikliai yra labai svarbūs pramoninėje automatikoje, maitinimo sistemose ir ryšių įrangoje, apsaugai nuo perkrovos ir trumpojo jungimo, kurie gali užtikrinti stabilų darbą net sudėtingose ​​elektros sistemose.

Privalumas

Geras saugos veikimas: PUGAO turi savo techninę komandą ir taiko pažangią elektroninio valdymo technologiją, kuri turi itin saugos apsaugos funkciją ir gali automatiškai nutraukti maitinimą, kai nutrūksta elektra, taip veiksmingai išvengiant gaisro ir kitų nelaimingų atsitikimų.

Lengvas montavimas ir priežiūra: kompaktiškas ir patogus, nesvarbu, ar montuojant naują įrangą, ar atliekant kapitalinį grandinių remontą, lengva ir greita kasdieninė priežiūra ir keitimas.

Stiprus pritaikomumas: Air-Switch grandinės pertraukikliai gali būti pritaikyti pagal skirtingų elektros sistemų poreikius, įskaitant specifikacijų parametrus, prekės ženklus ir kt.

Naudojimo rekomendacijos

1. Pasirinkite teisingą vardinę srovę

Oro jungiklio grandinės pertraukiklio vardinė srovė turi būti ≥ 1,2–1,5 karto didesnė už faktinę apkrovos srovę. Pasirinkus per žemą reitingą, gali dažnai užkliūti, o pasirinkus per aukštą, pablogėja apsaugos jautrumas. Pateikite konkrečią savo projekto informaciją, o PUGAO įvertins jūsų poreikius ir rekomenduos tinkamą sprendimą.

2. Pagal apkrovą pasirinkite tinkamą išjungimo kreivę

B tipas: apšvietimas ir varžinės apkrovos

C tipas: bendrosios paskirties įranga, elektros lizdai ir maži varikliai

D tipas: Įranga su didelėmis įsijungimo srovėmis ir dideliais varikliais

Jei nesate tikri, pirmenybę teikite C kreivės pasirinkimui, nes ji suteikia didžiausią universalumą.

3. Tinkamas montavimas

Montuojant ACB, jis turi būti montuojamas ant standartinio DIN bėgelio. Laidų gnybtai turi būti tvirtai priveržti, kad būtų išvengta atsipalaidavimo ir vėlesnio perkaitimo. Naudokite laidus, kurie atitinka nurodytus gabarito reikalavimus (pvz., 32A vardiniam laidui rekomenduojamas ≥ 4 mm² laido skerspjūvis).

Rekomenduojama montavimo aplinka: montuokite sausoje, gerai vėdinamoje paskirstymo dėžutėje. Venkite aukštos temperatūros, drėgmės ar korozinės aplinkos poveikio; jei reikia, sumontuokite papildomą apsauginį gaubtą.

4. Venkite ilgo veikimo pilna apkrova

Rekomenduojama, kad faktinė darbinė srovė neviršytų 70–80 % vardinės vertės. Ilgai dirbant visa apkrova gali per daug pakilti temperatūra ir sutrumpėti tarnavimo laikas.

Dažni gedimai ir trikčių šalinimas

Oro jungiklio grandinės pertraukiklių gedimai paprastai kyla dėl perkrovos, prastos laidų arba netinkamo gaminio pasirinkimo. Užtikrinus teisingą gaminių pasirinkimą, tinkamą montavimą ir reguliarius patikrinimus, galima veiksmingai išvengti daugiau nei 90 % galimų problemų.

Kartu su jūsų gaminio pristatymu pateikiame išsamias rekomendacijas dėl montavimo, naudojimo ir priežiūros; toliau pateiktas dažniausiai pasitaikančių problemų sąrašas yra naudinga nuoroda.

1. Dažnas suklupimas

Simptomas: tam tikrą laiką eksploatavus didelės galios prietaisus, automatiškai išsijungia grandinės pertraukiklis, o jungiklis jaučiasi pastebimai šiltas palietus.

Priežastys:

Per didelė apkrova: bendra srovė, kurią ima grandinėje veikiantys prietaisai, viršija grandinės pertraukiklio vardinę srovės galią.

Aukšta aplinkos temperatūra: dėl prasto šilumos išsklaidymo paskirstymo dėžutėje per anksti įsijungia grandinės pertraukiklio vidiniai šiluminio jutimo komponentai.

Sprendimas: sumažinkite didelės galios prietaisų, prijungtų prie tos pačios grandinės, skaičių, kad paskirstytumėte apkrovą.

Jei apkrova tikrai būtina ir esamos laidų specifikacijos tai leidžia, atnaujinkite į grandinės pertraukiklį, kurio srovė yra didesnė.

2. Momentinis išjungimas

Simptomas: iš karto uždarius grandinės pertraukiklį arba įjungus konkretų prietaisą, išjungiklis išjungiamas akimirksniu – dažnai kartu su stipriu trenksmu arba matoma kibirkštimi.

Priežastys:

Linijos trumpasis jungimas: Įtampos laidas tiesiogiai liečiasi su neutraliu laidu.

Sugadintas prietaisas: viename iš prijungtų prietaisų įvyko vidinis elektros gedimas arba trumpasis jungimas.

Sprendimas: Nemėginkite pakartotinai priverstinai uždaryti pertraukiklio. Atjunkite visus prie tos konkrečios grandinės prijungtus prietaisus, tada bandykite dar kartą uždaryti pertraukiklį.

Jei pertraukiklis nebeveikia, tai rodo, kad vienas iš prietaisų yra sugedęs; Jei jis ir toliau suveikia, tai rodo, kad sienoje įtaisyti laidai yra pažeisti, todėl jį turi patikrinti profesionalus elektrikas.

3. Nepavyko iš naujo nustatyti perjungimo svirties

Simptomas: Suklupus perjungimo svirtis atsipalaiduoja arba suglemba; pastumtas į "ON" padėtį, jis iš karto grįžta į "OFF" padėtį.

Priežastys:

Gedimas nepašalintas: linijoje vis dar yra trumpasis jungimas arba didelė perkrova; grandinės pertraukiklio „laisvos eigos“ mechanizmas įsijungia ir užtikrina apsaugą.

Vidinio mechanizmo pažeidimas: po ekstremalaus trumpojo jungimo vidiniai kontaktai gali būti suvirinti arba mechaninės spyruoklės galėjo būti pažeistos dėl nuovargio.

Sprendimas: Pirmiausia patikrinkite, ar likutinės srovės įrenginio (RCD) atstatymo mygtukas neiššoko.

Jei negalite uždaryti išjungiklio net ir atmetę išorinius gedimus, tai rodo, kad pats grandinės pertraukiklis yra pažeistas ir jį reikia pakeisti.

4. Terminalo perkaitimas arba korpuso spalvos pakitimas

Simptomas: Aptiktas degimo kvapas arba plastikinis korpusas aplink grandinės pertraukiklio laidų gnybtus yra pageltęs arba pajuodęs.

Priežastys:

Atsipalaidavę jungtys: tai yra pavojingiausias pavojus. Netinkamai priveržus varžtus, padidėja atsparumas sąlyčiui ir susidaro didelis karštis.

Netinkamas laido matuoklis: naudojant per plonus laidus, šiluma perduodama tiesiai į grandinės pertraukiklį.

Sprendimas: Nedelsdami atjunkite maitinimą! Nupjaukite apdegusius laidų galus, iš naujo nuimkite izoliaciją ir tvirtai priveržkite varžtus. Jei grandinės pertraukiklio korpusas dėl karščio deformuojasi, reikia pakeisti visą įrenginį.

5. Aiškus zvimbimo garsas veikimo metu

Simptomas: Veikdamas grandinės pertraukiklis skleidžia silpną, bet nuolatinį elektromagnetinį zvimbimo garsą (būdingą kintamosios srovės srovėms).

Priežastys:

Elektromagnetinio mechanizmo vibracija: vidinė elektromagnetinė armatūra yra netolygi arba į mechanizmą pateko pašalinių daiktų.

Didelė srovės apkrova: kai veikia beveik visu pajėgumu, dėl magnetinio lauko jėgų vidiniai komponentai šiek tiek rezonuoja.

Sprendimas: Labai silpnas zvimbimas paprastai yra normalus reiškinys. Tačiau jei garsas yra stiprus arba intensyvus, ypač jei jį lydi perkaitimas, tai rodo, kad vidiniai komponentai sensta; rekomenduojama pakeisti įrenginį.
