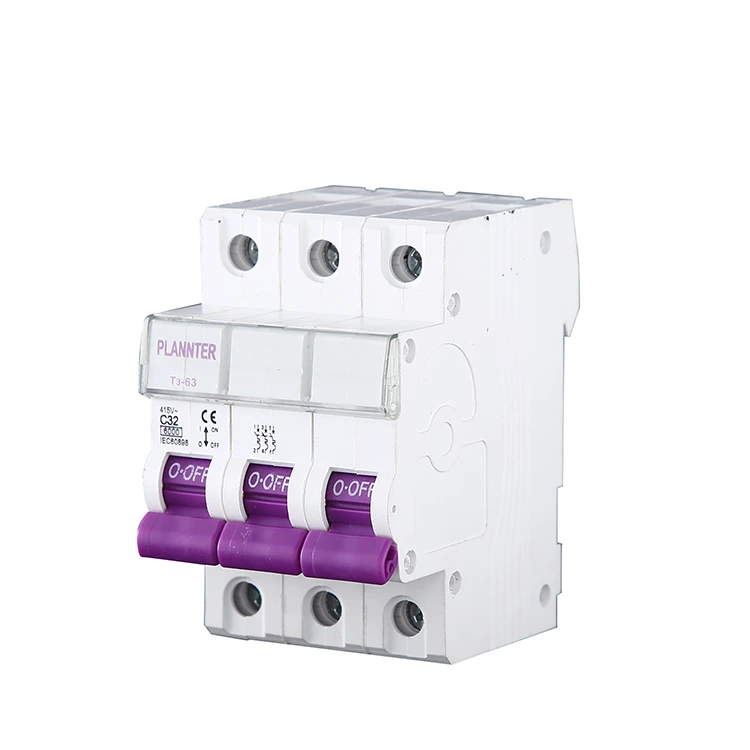

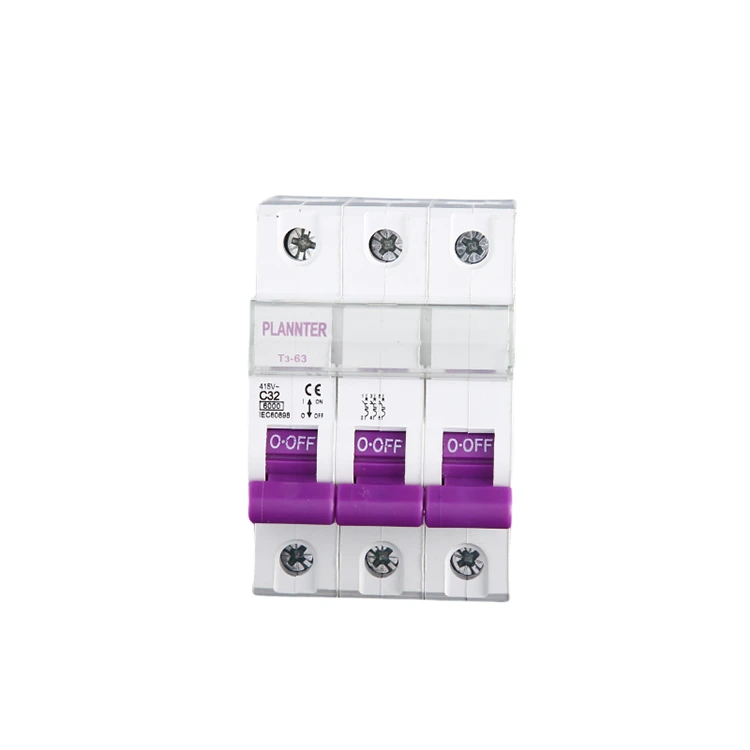

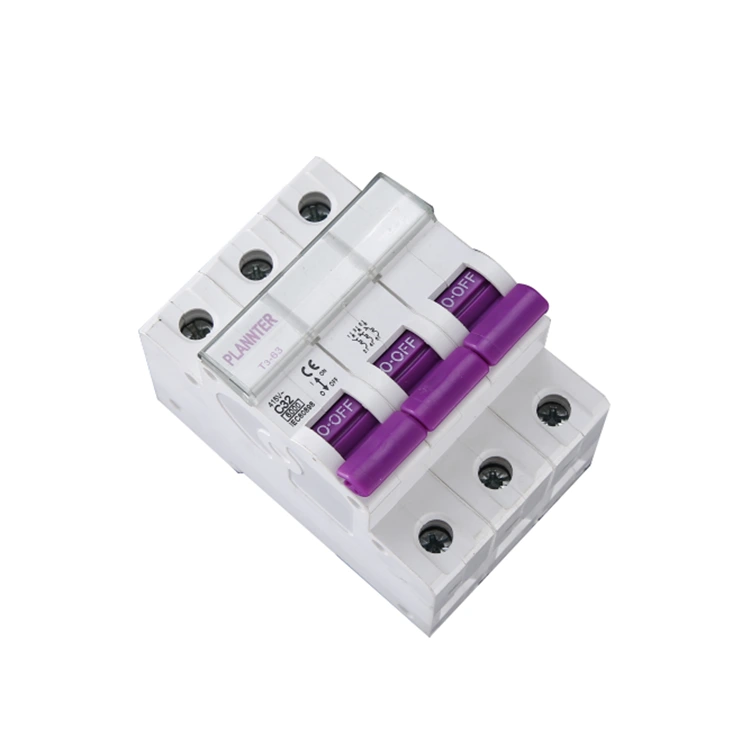

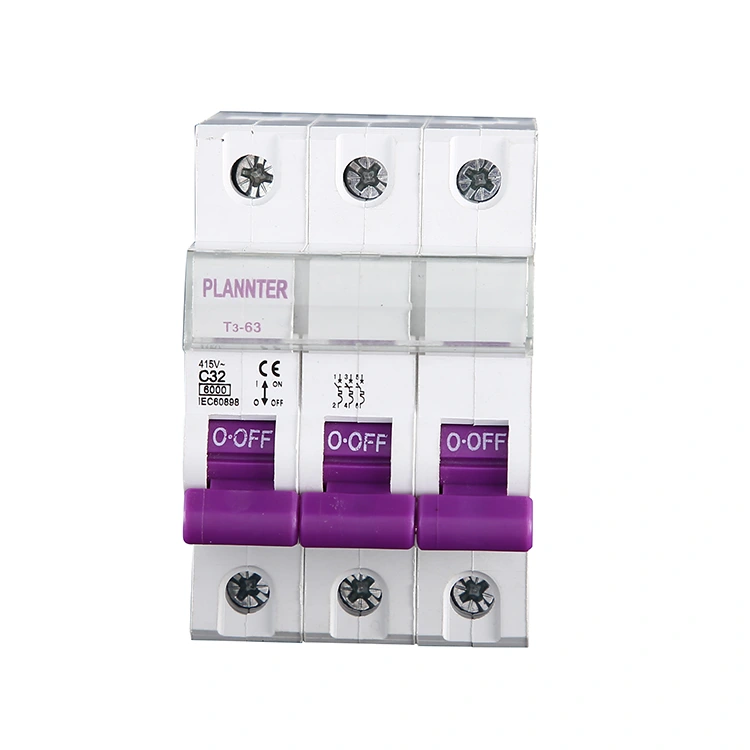

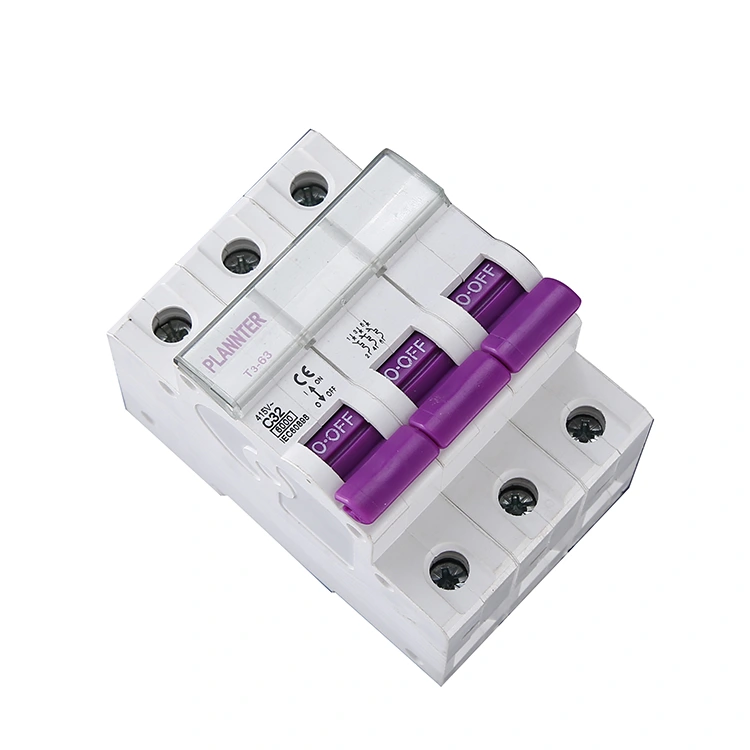

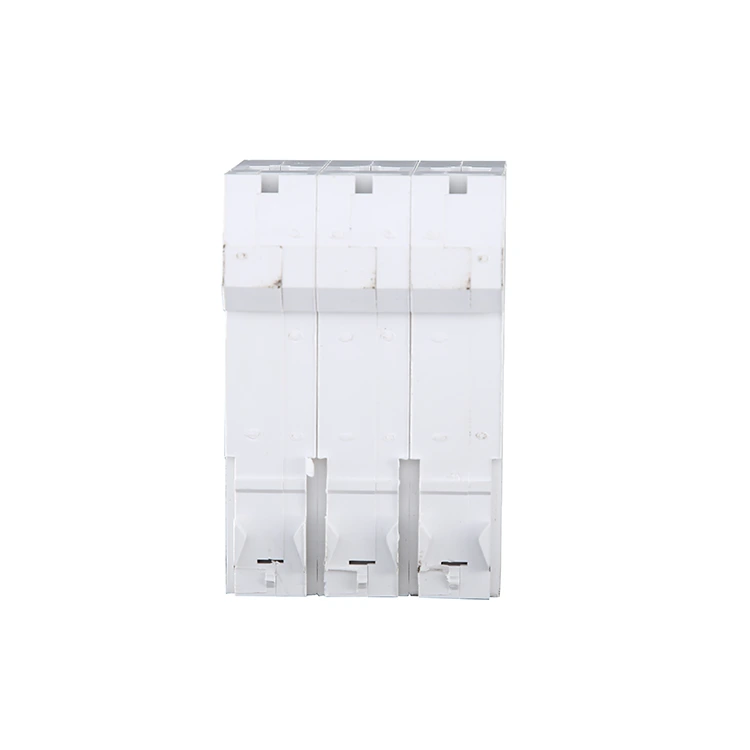

3 polių kintamosios srovės grandinės pertraukiklis

3 polių kintamosios srovės grandinės pertraukiklis priklauso žemos įtampos elektros prietaisų, plačiai naudojamų pramonėje, komercinėje ir civilinėje srityse, kategorijai, skirtų trifazėms grandinėms, gali būti srovės sutrikimų, tokių kaip perkrova, trumpojo jungimo sąlygos automatiškai nutraukia grandinę, siekiant apsaugoti įrangą ir personalo saugumą. Pasirinkite PUGAO (Plannter Electric) kaip gamintoją ir gaukite tiesioginę gamyklos kainą.

Produkto savybės

1. Trifazis sinchroninis valdymas

Šis 3 polių kintamosios srovės grandinės pertraukiklis gali vienu metu prijungti arba atjungti L1, L2 ir L3 trifazes elektros linijas. Jei vienoje fazėje įvyktų gedimas, įrenginys vienu metu išjungs maitinimą visose trijose fazėse, taip išvengdamas įrangos sugadinimo, kurį sukelia veikimas fazės nutrūkimo sąlygomis.

2. Apsauga nuo perkrovos ir trumpojo jungimo

Apsauga nuo perkrovos: Naudoja terminį išjungimą, kad būtų pašalintos nuolatinės per didelės srovės sąlygos.

Apsauga nuo trumpojo jungimo: naudoja magnetinį išjungimą, kad iš karto nutrauktų didelės srovės gedimus.

Pasirinkę šį pažangų gaminį, užtikrinate visapusišką elektros grandinių apsaugą.

3. Patobulinta įrangos eksploatavimo sauga

Šis gaminys sumažina riziką, susijusią su trifaziu įtampos disbalansu, apsaugo svarbią įrangą, pvz., variklius ir kompresorius, ir efektyviai sumažina išlaidas, susijusias su įrangos pažeidimu ir prastovomis.

4. Modulinis projektavimas ir montavimas

PUGAO gaminiai turi DIN bėgelio tvirtinimo dizainą, leidžiantį sklandžiai integruoti į elektros paskirstymo spintas arba valdymo pultus. Tai palengvina efektyvų paketinį montavimą ir techninę priežiūrą vykdant inžinerinius projektus.

Pagrindiniai parametrai ir specifikacijos

Pirkdami arba rinkdamiesi gaminį, galite patikrinti šiuos 3 polių kintamosios srovės grandinės pertraukiklio parametrus, atsižvelgdami į konkrečius projekto reikalavimus, arba susisiekti su mumis, kad sukurtume visapusį sprendimą, pritaikytą jūsų poreikiams.

Nominali įtampa (Ue): Paprastai 380 V, 400 V arba 415 V kintamoji įtampa (trifazėms sistemoms).

Nominali srovė (in): Įprasti įvertinimai apima 16A, 32A ir 63A; galimi aukštos srovės modeliai iki 100A arba 125A.

Pertraukimo geba (Icn): pvz., 6kA arba 10kA. Atsižvelgiant į aukštesnius energijos lygius, susijusius su trifaze galia, rekomenduojama teikti pirmenybę 10 kA specifikacijai, kad būtų padidintas saugos dubliavimas.

Išjungimo kreivė:

C tipas: tinka biurų pastatams, apšvietimo sistemoms arba bendram komerciniam elektros energijos paskirstymui.

D tipas: specialiai sukurtas variklio užvedimui, galintis atlaikyti momentines įsijungimo sroves, 10–14 kartų didesnes už vardinę srovę.

Atsargumo priemonės naudojant

1. Elektros sistemos yra labai sudėtingos. Saugumo sumetimais 3 polių kintamosios srovės grandinės pertraukiklius turėtų valdyti ir montuoti kvalifikuoti specialistai. Pavyzdžiui, darbo metu pirmiausia atjunkite apkrovos pusės maitinimą, tada atjunkite antrinę ir tretinę puses.

2. Eksploatacijos metu griežtai laikykitės darbo procedūrų. Atsiradus situacijai, kuri turi įtakos normaliam elektros sistemos darbui, nedelsdami imkitės avarinių priemonių.

3. Sėkmingai įdiegus, grandinės pertraukiklis veiks normaliai. Eksploatacijos metu nedelsdami stebėkite esamus duomenis ir periodiškai atlikite patikrinimus bei techninę priežiūrą.

Kada reikalingas 3 polių kintamosios srovės grandinės pertraukiklis?

Kaip profesionalus gamintojas ir tiekėjas, PUGAO taip pat siūlo 1 polių (1P) ir 2 polių (2P) grandinės pertraukiklius; tačiau renkantis gaminį, dirbant su trifaze elektros įranga arba trifazėmis elektros linijomis, reikia naudoti 3 polių (3P) grandinės pertraukiklį. Toliau pateikiamos mūsų rekomendacijos konkretiems scenarijams:

1. Trifazių variklių įranga

Pavyzdžiui, pramoniniai varikliai, vandens siurbliai, oro kompresoriai ir kt.

Priežastis:

Trifaziams varikliams reikia vienu metu tiekti maitinimą visose trijose fazėse. Jei nutrūksta tik viena fazė, o kitos lieka aktyvios, variklis veiks „fazės praradimo“ sąlygomis; tai neišvengiamai veda prie variklio perdegimo ir dėl to patiriami dideli finansiniai nuostoliai.

2. Trifazės maitinimo sistemos

Pavyzdžiui, gamyklos elektros paskirstymo sistemos, komerciniai trifaziai laidai, trifazės skirstomosios spintos ir kt.

Priežastis:

Loginis pagrindas čia atspindi aukščiau paminėtos įrangos kategorijos pagrindą: trifazės linijos turi būti įjungiamos ir išjungiamos sinchroniškai. Jei vienoje fazėje atsirastų anomalija, visa grandinė turi būti atjungta, kad būtų užtikrinta visapusė, sinchronizuota trifazė apsauga.

3. Didelės galios pramoninė arba komercinė įranga

Pavyzdžiui, centrinės oro kondicionavimo sistemos, pramoninė šildymo įranga, automatizuotos gamybos mašinos ir kt.

Priežastis:

Tokia įranga paprastai sunaudoja daug energijos ir priklauso nuo trifazio maitinimo; vadinasi, norint tinkamai veikti, reikalinga stabili ir subalansuota trifazė srovė.

4. Kiti scenarijai, kuriems reikalinga apsauga nuo fazės praradimo

Projektuose, kuriuose naudojama tokia įranga, naudojant 1P arba 2P grandinės pertraukiklius, o ne 3P bloką, kyla pavojus: jei viena fazė nutrūksta, o kitos lieka įjungtos, įranga ir toliau veiks, nors ir pažeistos ir nenormalios būklės.

Dėl konkretaus sprendimo dizaino ir techninės pagalbos paslaugų susisiekite su PUGAO.

DUK

K: Ar PUGAO siūlo pritaikymo paslaugas?

A: Taip, mes teikiame individualų aptarnavimą. Kaip Kinijos 3 polių kintamosios srovės grandinės pertraukiklio gamintojas, turintis 14 metų profesinę patirtį gamykloje, galite pritaikyti tokius parametrus kaip vardinė srovė, pertraukimo galia ir montavimo būdas pagal konkrečius poreikius.

K: Kokius techninius parametrus turiu pamatyti?

A: 1. Nominali srovė – turi atitikti faktinę apkrovos darbinę srovę;

2. Nominali darbinė įtampa – turi būti tokia pati kaip sistemos įtampos lygis;

3. Trumpojo jungimo pertraukimo galia – turi būti didesnė už numatomą trumpojo jungimo srovę montavimo vietoje.
